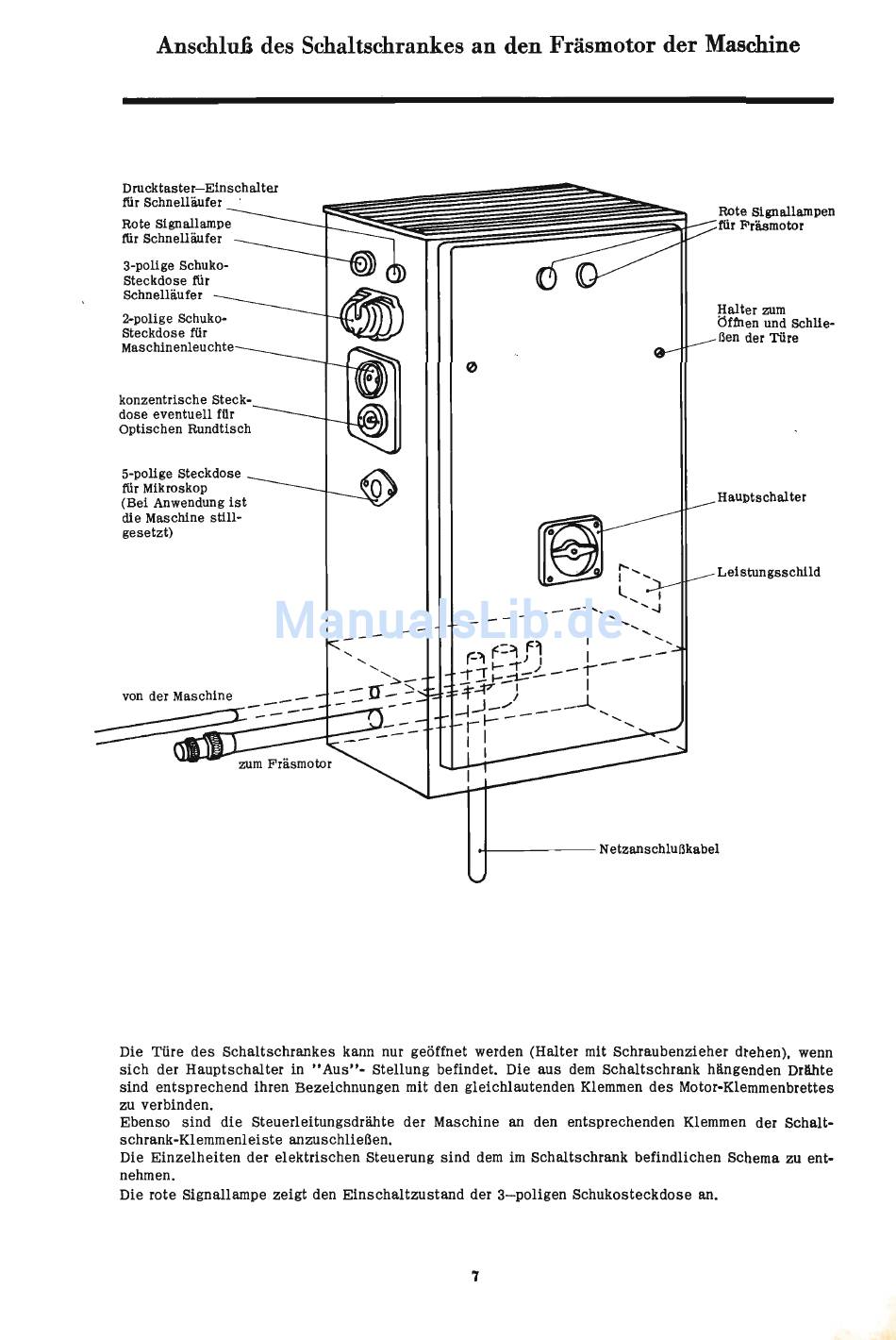

Anschluli des Schaltschrankes an den Fräsmotor der Maschine
Drucktaster-Einschalter
für Schnelläufer
Rote Signallampe
für Schnelläufer
3-polige schuko-
Steckdose für
Schnelläufer
2-polige Schuko-
Steckdose für
Maschinenleuchte
konzentrische Steck-
dose eventuell für
Optischen Rundtisch
o
Rote Signallampen
für Fräsmotor
Halter zum
Öffnen und SChlie-
ßen der Türe
Leistungsschild
Hauptschalter
r--.....
I ....
l..
J
------T . . . . . . .
....
....
.....
,
o f - - - - - - -
Netzanschlußkabel
5-polige Steckdose
für Mikroskop
(Bei Anwendung ist
die Maschine still-
gesetzt)
Die Türe des Schaltschrankes kann nur geöffnet werden (Halter mit Schraubenzieher drehen), wenn
sich der Hauptschalter in "Aus"- Stellung befindet. Die aus dem Schaltschrank hängenden Drähte
sind entsprechend ihren Bezeichnungen mit den gleichlautenden Klemmen des Motor-Klemmenbrettes
zu verbinden.
Ebenso sind die Steuerleitungsdrähte der Maschine an den entsprechenden Klemmen der Schalt-
schrank-Klemmenleiste anzuschließen.
Die Einzelheiten der elektrischen Steuerung sind dem im Schaltschrank befindlichen Schema zu ent-
nehmen.
Die rote Signallampe zeigt den Einschaltzustand der 3-poligen Schukosteckdose an.
7
