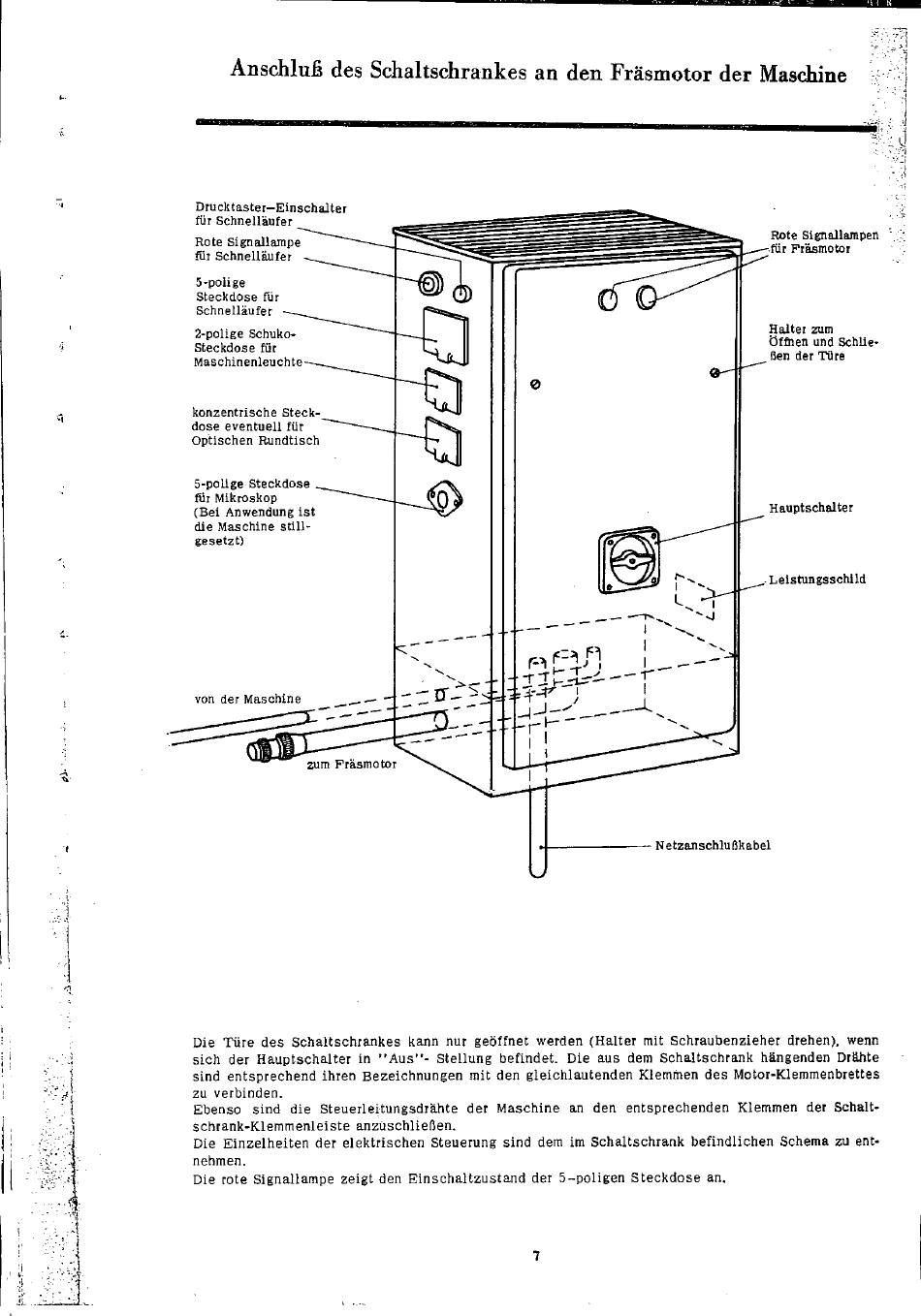

Anschluß des Schaltschrankes an den Fräsmotor der Maschine
Drucktaster—Einschalter
für Schnelläufer
Rote Signallampe
für Schnelläufer
5-polige
Steckdose für
Schnelläufer
2-polige Schuko-
Steckdose für
Maschinenleuchte
konzentrische Steck-
dose eventuell für
Optischen Rundtisch
5-polige Steckdose
für Mikroskop
(Bei Anwendung ist
die Maschine still-
gesetzt)
von der Maschine
Ii
Rote Signallampen
für Fräsmotor
Halter zum
Öffnen und Schlie-
ßen der Türe
Hauptschalter
Leistungsschild
Netzanschlußkabel
Die Türe des Schaltschrankes kann nur geöffnet werden (Halter mit Schraubenzieher drehen), wenn
sich der Hauptschalter in " A u s " - Stellung befindet. Die aus dem Schaltschrank hängenden Drahte
sind entsprechend ihren Bezeichnungen mit den gleichlautenden Klemmen des Motor-Klemmenbrettes
zu verbinden.
Ebenso sind die Steuerleitungsdrähte der Maschine an den entsprechenden Klemmen der Schalt-
schrank-Klemmenleiste anzuschließen.
Die Einzelheiten der elektrischen Steuerung sind dem im Schaltschrank befindlichen Schema zu ent-
nehmen.
Die rote Signallampe zeigt den Einschaltzustand der 5-poligen Steckdose an.
