Schwenkbarer Winkeltisch - Deckel fp1 Betriebsanleitung

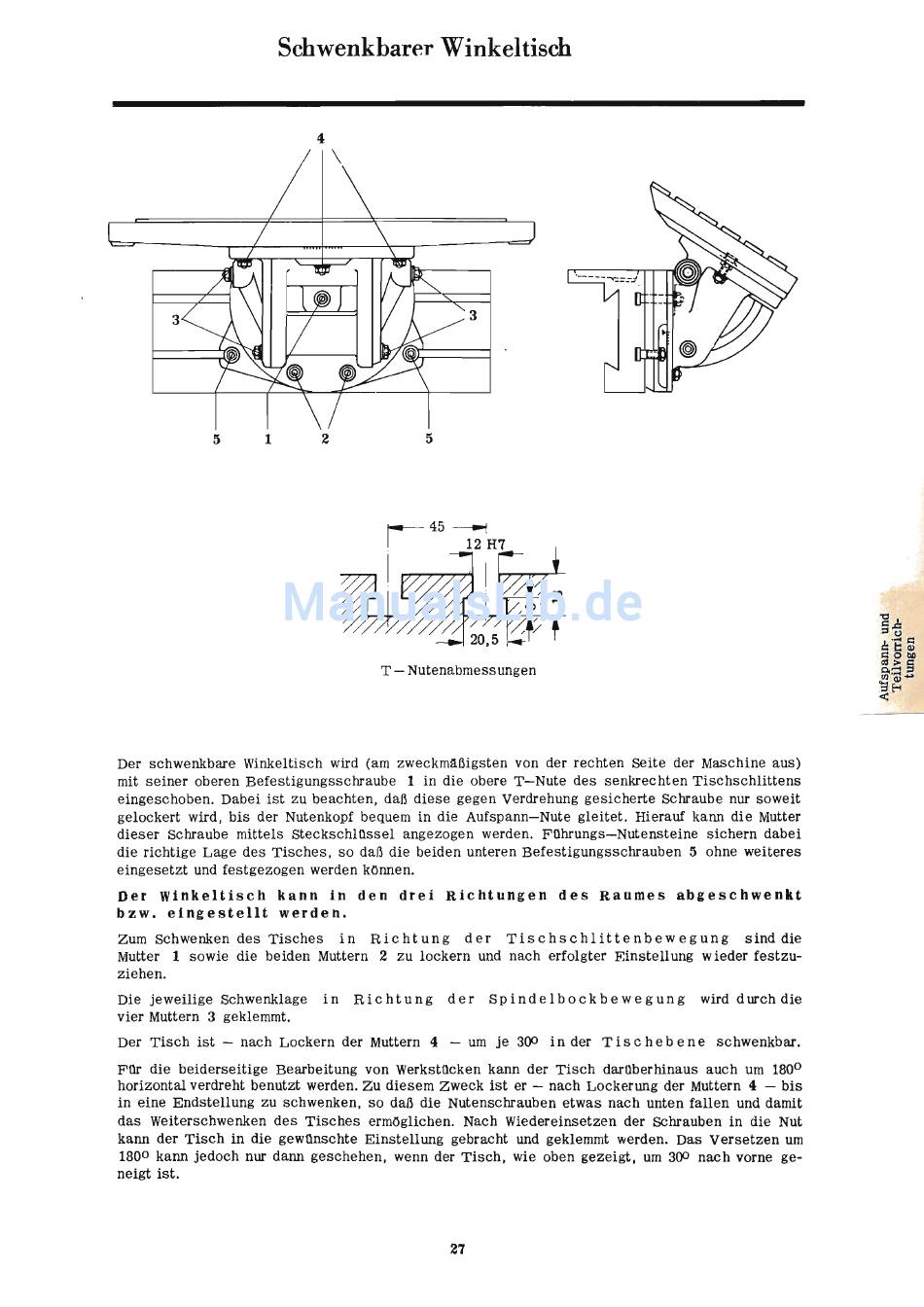

Schwenkbarer Winkeltisch
3
3
5 1 2
5
r -
45
I
T - Nutenabmessungen
Der schwenkbare Winkeltisch wird (am zweckmäßigsten von der rechten Seite der Maschine aus)
mit seiner oberen Befestigungsschraube 1 in die obere T-Nute des senkrechten Tischschlittens
eingeschoben. Dabei ist zu beachten, daß diese gegen Verdrehung gesicherte Schraube nur soweit
gelockert wird , bis der Nutenkopf bequem in die Aufspann-Nute gleitet. Hierauf kann die Mutter
dieser Schraube mittels Steckschlüssel angezogen werden. Führungs-Nutensteine sichern dabei
die richtige Lage des Tisches, so daß die beiden unteren Befestigungsschrauben 5 ohne weiteres
eingesetzt und festgezogen werden können.
Der Winkeltisch kann in den drei Richtungen des Raumes abgeschwenkt
bzw. eingestellt werden.
Zum Schwenken des Tisches in Richtung der Tischschlittenbewegung sind die
Mutter 1 sow ie die beiden Muttern 2 zu lockern und nach erfolgter Einstellung wieder festzu-
ziehen.
Die jeweilige Schwenklage in Richtung der Spindelbockbewegung wird durch die
vier Muttern 3 geklemmt.
Der Tisch ist - nach Lockern der Muttern 4 - um je 300 inder Ti sc heb e ne schwenkbar.
Für die beiderseitige Bearbeitung von Werkstücken kann der Tisch darüberhinaus auch um 180 0
horizontal verdreht benutzt werden. Zu diesem Zweck ist er - nach Lockerung der Muttern 4 - bis
in eine Endstellung zu schwenken, so daß die Nutenschrauben etwas nach unten fallen und damit
das Weiterschwenken des Tisches ermöglichen. Nach Wiedereinsetzen der SChrauben in die Nut
kann der Tisch in die gewünschte Einstellung gebracht und geklemmt werden. Das Versetzen um
180
0
kann jedoch nur dann geschehen, wenn der Tisch, wie oben gezeigt, um 300 nach vorne ge-
neigt ist.
27
