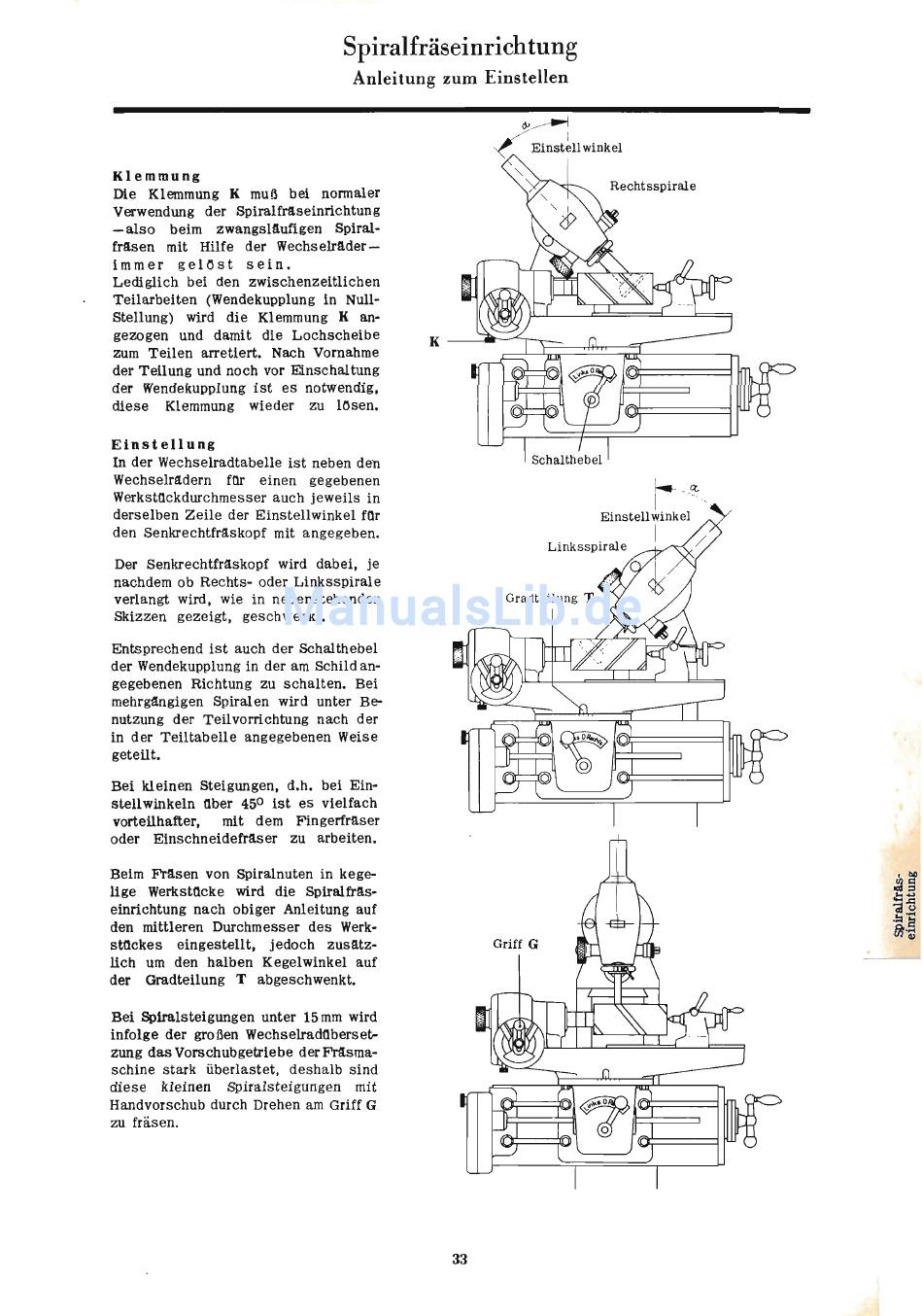

Spiralfräseinrichtung
Anleitung zum Einstellen
r
- '
~
~
Einstell winkel
I
<V~
e:
Einst~ll
winkel
'"
I
Y
Rechtsspirale
-,
"
I
<9
Entsprechend
ist auch der SChalthebel
der Wendekupplung in der am Schild an-
gegebenen Richtung zu schalten. Bei
mehrgängigen
Spiralen wird unter Be-
nutzung der Teilvorrichtung nach der
in der Teiltabelle angegebenen Weise
geteilt.
Der
Senkrechtfräskopf
wird dabei, je
nachdem ob Rechts- oder Linksspirale
verlangt wird, wie
in
nebenstehenden
Skizzen gezeigt,
geschwenkt.
Einstellung
In der
Wechselradtabelle
ist neben den
Wechse
lrädern
für
einen
gegebenen
Werkstückdurchmesser auch jeweils in
derselben Zeile der E
instellwinkel
rar
den Senkrechtfräskopf mit angegeben.
Klemmung
Die Klemmung K muß bei normaler
Verwendung der Spiralfräseinrichtung
-also beim zwangsläufigen Spiral-
fräsen mit Hilfe der Wechselrll.der-
immer gelöst sein.
Lediglich bei den zwischenzeitllchen
Teilarbeiten (Wendekupplung in Null-
Stellung) wird die Klemmung K an-
gezogen und damit die Lochscheibe
zum Teilen
arretiert.
Nach Vornahme
der Teilung und noch vor Einschaltung
der Wendekupplung
i
st es notwendig,
diese
Klemmung wieder zu lösen.
Bei Spiralsteigungen unter 15 mm wird
irifolge der großen Wechselradüberset-
zung das Vorschubgetriebe der
Fräsrna-
schine stark
überlastet,
deshalb
sind
diese kleinen
Spiralsteigungen mit
Handvorschub durch Drehen am Griff G
zu fräsen.
Bei kleinen Steigungen, d.h, bei Ein-
s tellwinkeln über 45
0
ist es vielfach
vorteilhafter,
mit dem Fingerfrll.ser
oder Einschneidefrll.ser zu arbeiten.
Beim Frll.sen von Spiralnuten in kege-
lige Werkstücke wird die Spiralfr!l.s-
einrichtung nach obiger Anleitung auf
den mittleren Durchmesser des Werk-
stackes eingestellt, jedoch
zusätz-
lich um den halben Kegelwinkel auf
der
Gradteilung Tabgeschwenkt.
33
