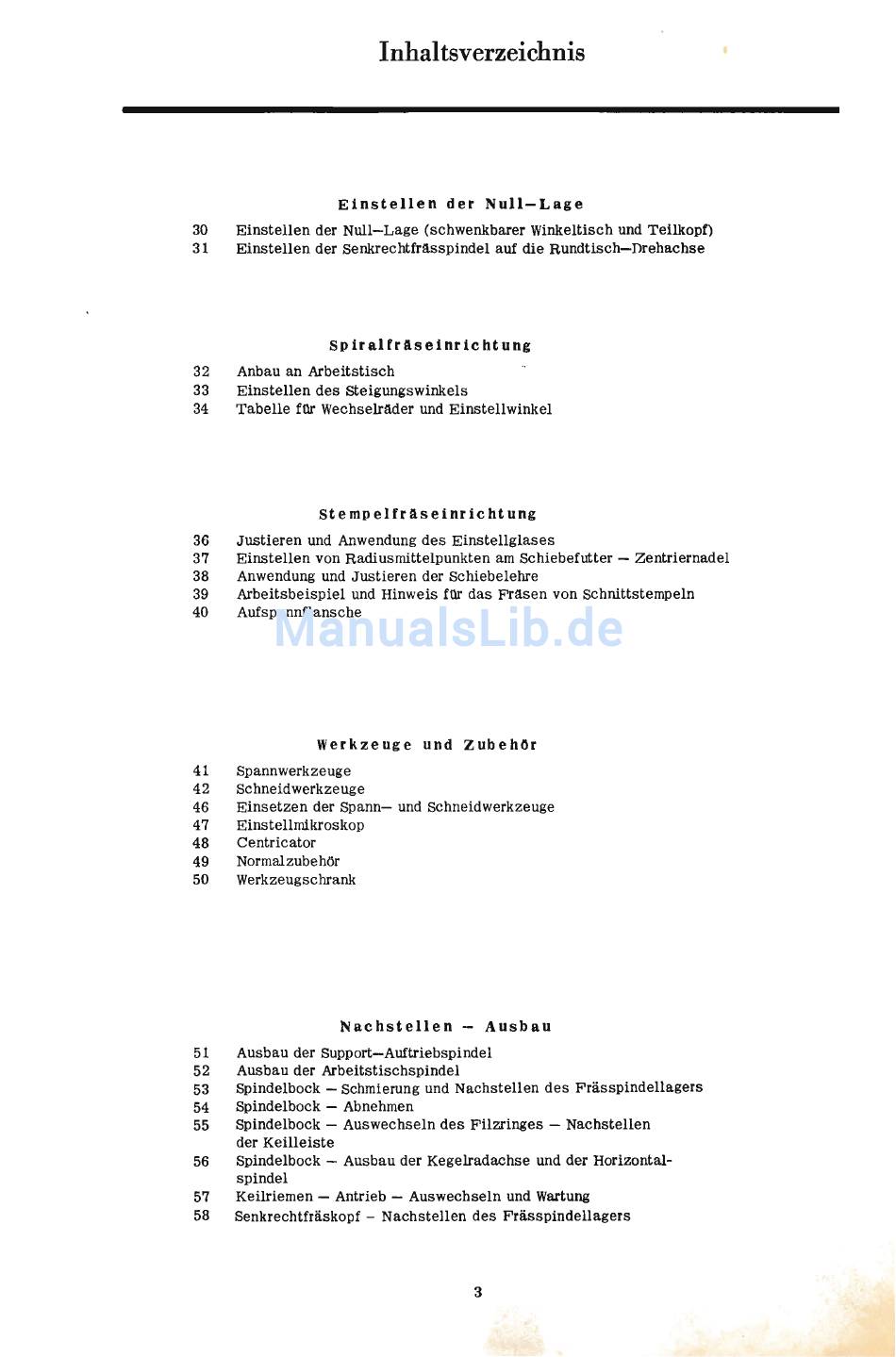

Inhaltsverzeichnis
Einstellen der Null-Lage
30 Einstellen der Null-Lage (schwenkbarer Winkeltisch und Teilkopf)
31 Einstellen der Senkrechtfrässpindel auf die Rundtisch-Drehachse
sp ir alfr
ä
s e 1nr ic ht ung
32 Anbau an Arbeitstisch
33 Einstellen des steigungswinkels
34 Tabelle ftlr Wechselräder und Einstellwinkel
ste mp elfr äseihr ic ht ung
36 Justieren und Anwendung des Einstellglases
37 Einstellen von Radiusmittelpunkten am Schiebefutter - Zentriernadel
38 Anwendung und Justieren der Schiebelehre
39 Arbeitsbeispiel und Hinweis ftlr das Fräsen von SChnittstempeln
40 Aufspannflansche
werkzeuge und Zubehör
41 Spannwerkzeuge
42 Schneidwerkzeuge
46 Einsetzen der Spann- und Schneidwerkzeuge
47 Einstellmikroskop
48 Centricator
49 Normalzubehör
50 Werkzeugschrank
Nachstellen - Ausbau
51 Ausbau der Support-Auftriebspindel
52 Ausbau der Arbeitstischspindel
53 Spindelbock - Schmierung und Nachstellen des Frässpindellagers
54 Spindelbock - Abnehmen
55 Spindelbock - Auswechseln des Filzringes - Nachstellen
der Keilleiste
56 Spindelbock - Ausbau der Kegelradachse und der Horizontal-
spindei
57 Keilriemen - Antrieb - Auswechseln und Wartung
58 Senkrechtfräskopf - Nachstellen des Frässpindellagers
3
