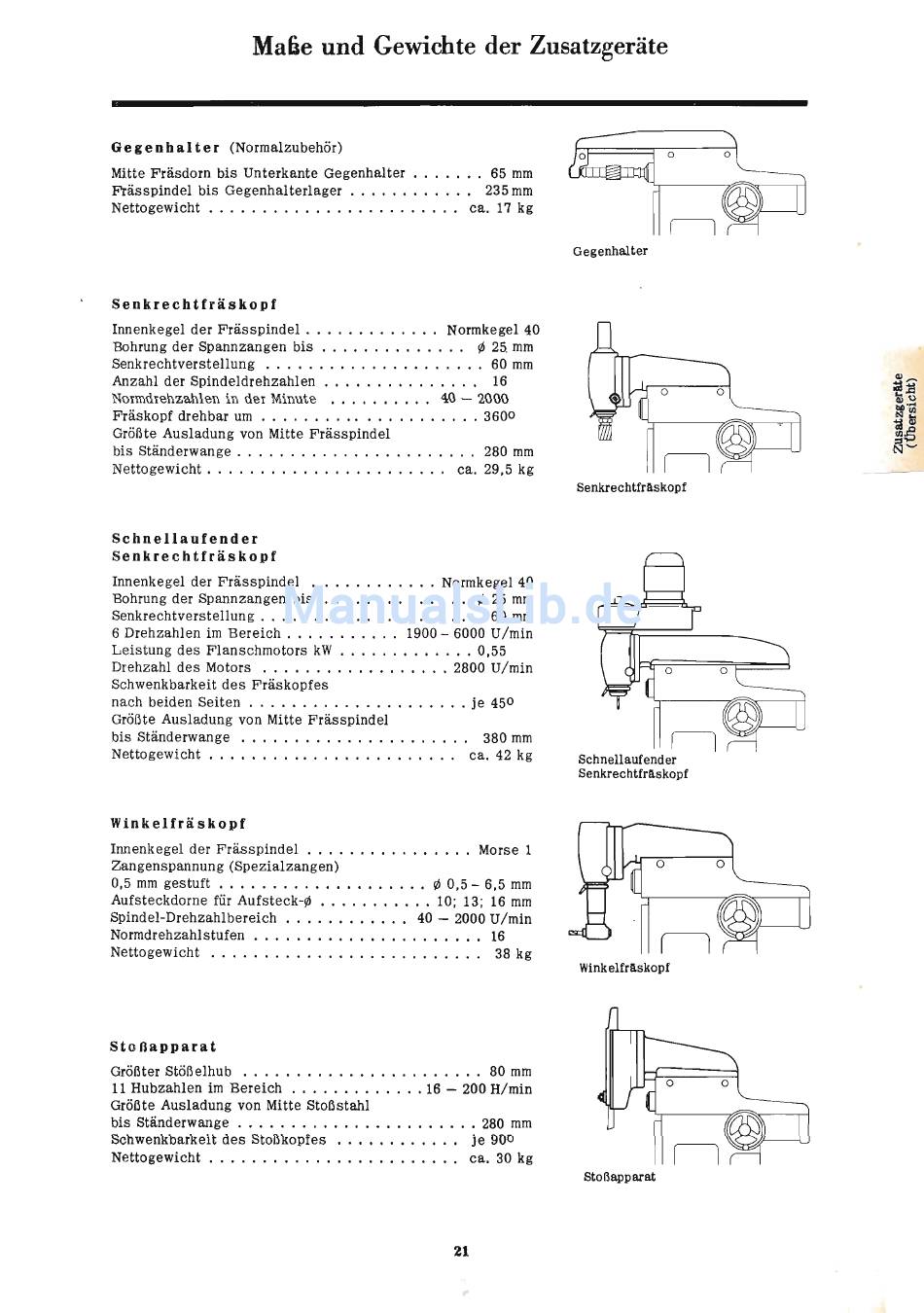

Mafie und Gewichte der Zusatzgeräte
Gegenhalter (Normalzubehör)
Mitte Fräsdorn bis Unterkante Gegenhalter 65 rnrn
Frässpindel bis Gegenhalterlager . . . . . . . . . . .. 235 rnrn
Nettogewicht ca. 17 kg
Gegenhalter
Sen kre c h tfr ä s ko p f
Innenkegel der Frässpindel . . . . . . . . . . . . . Normkegel 40
Bohrung der Spannzangen bis . . . . . . . . . . . . ..
\il
25, rnrn
Senkrechtverstellung . . . . . . . • . . . . . . . . . . . . . 60 rnrn
Anzahl der Spindeldrehzahlen . . . . . . . . . . . . . .. 16
Normdrehzahlen in der Minute 40 - 2000
Fräskopf drehbar um . . . . . . . .. • . . . . . . . . . . . 3600
Größte Ausladung von Mitte Frässpindel
bis Ständerwange . . . . . . . . . . . . . . . . . . . . . . . 280 rnrn
Nettogewicht. . . . . . . . . . . . . . . . . . . . . .. ca. 29,5 kg
Schnellaufender
Se n k re e h tfr äs k
0
p f
I nnenkegel der Frässpindel . . Normkegel 40
Bohrung der Spannzangen bis . . . . . . . . . . . . . .
\il
25 rnrn
Senkrechtverstellung . . . . . . . . . . . . . . . . . . . . . 60 rnrn
6 Drehzahlen im Bereich 1900 - 6000 U/rnin
L eistung des Flanschmotors kW 0,55
Drehzahl des Motors . . . . • . . . . . . . . . .. . . 2800 U/rnin
Schwenkbarkeit des Fräskopfes
nach beiden Seiten . . . . • . . . . . . . . . . . . . . .. je 45 0
Größte Ausladung von Mitte Frässpindel
bis Ständerwange . . . . . . . . . . . . . . • . . . . . .. 380 rnrn
Nettogewicht . . . . . . . . .. . . . . . . . . . . . . .. ca. 42 kg
Winkelfräskopf
Innenkegel der Frässpindel . . . . . • . . . . . . . • . . Morse 1
Zangenspannung (Spezialzangen)
0,5 rnrn gestuft • . . . . . . . . • . • . . • . . .••
\il
0,5 - 6,5 rnrn
Aufsteckdorne für Aufsteck-e • . . . . . . . . . . 10; 13; 16 mrn
Spindel-Drehzahlbereich . . . . . . . . . . . • 40 - 2000 U/rnin
Normdrehzahlstufen • . . • . . . . . . . . . • . . . . . . . . 16
Nettogewicht . . . . . . . . . . . . • . • . . . . . . . . . .. 38 kg
Stoßapparat
Größter Stößelhub .. . . . . . . . . . . . . • . . . . . . • • 80 rnrn
11 Hubzahlen im Bereich 16 - 200 H/rnin
Größte Ausladung von Mitte Stoßstahl
bis Ständerwange . • . . . . . . . . . • • . . . . . • . • . . 280 rnrn
Schwenkbarkeit des Stoßkopfes . • . • . . • . . . • • je 900
Nettogewicht . . . . . . . . . . . . . . . . • . . . • . " ca. 30 kg
21
Senkrechtfräskopf
11
Schnellaufender
Senkrechtfräskopf
Winkelfrll.skopf
Stoßapparat
