Dell EqualLogic FS7600 Installations- und Setup-Handbuch
Nummer Komponente
Service-Tag-Nummer
1
Zeigt die Service-Tag-Nummer des Geräts an (sie ist identisch mit der Service-Tag-
Nummer auf der Vorderseite).
Netzteil (eines von zwei)
2
Links: PSU1
3 Controller-Freigabevorrichtung
4 Controller-Griff
Controller (eins von zwei): Redundante NAS-Verarbeitungseinheit
5
Links: Controller 1
Serieller COM-Anschluss (Mini-USB-Stecker)
Über diesen Anschluss können Sie ein serielles Gerät an das System anschließen.
6
Vorsicht: Dieser Anschluss ist für Wartungszwecke reserviert. Verwenden Sie diesen
Anschluss nur, wenn Sie durch den Dell Support explizit dazu aufgefordert werden.
7 USB-Ports
8 Video-Port
Von links nach rechts: Wartungstaste, Netzstromanzeige/Betriebsschalter, Controller-
Zustandsanzeige, Systemidentifizierungstaste und LED für aktiven/nicht belasteten Cache-
9 Speicher. Informationen zu diesen Anzeigen und Tasten finden Sie im FS7600 NAS
appliance Hardware Owner's Manual (Hardware-Benutzerhandbuch des FS7600 NAS-
Geräts).
10 Remote-KVM
12

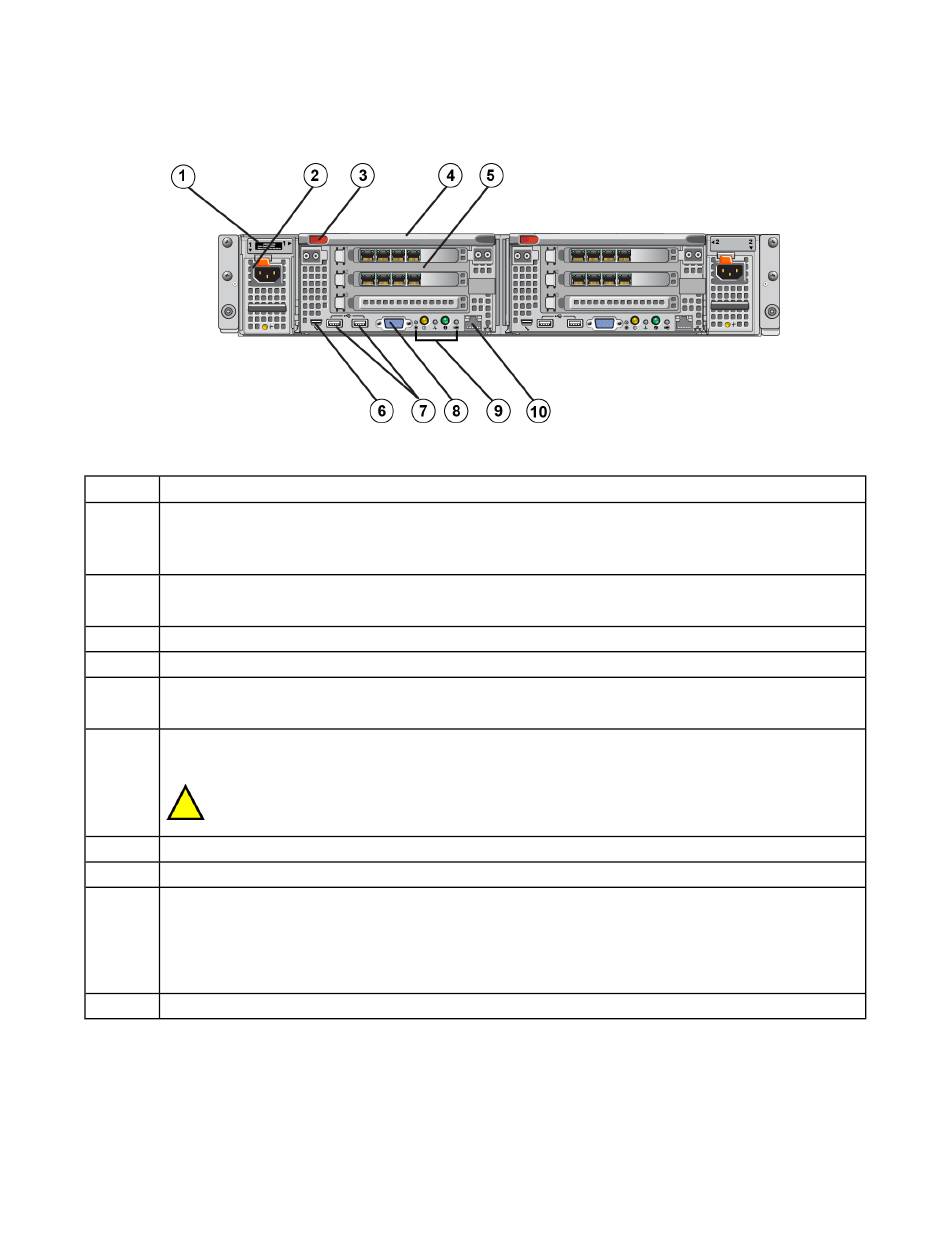

Abbildung 4: Rückseite
Tabelle 6: Komponenten an der Rückseite
Rechts: PSU2
Rechts: Controller 2
2 Montieren des Hardware-Racks
