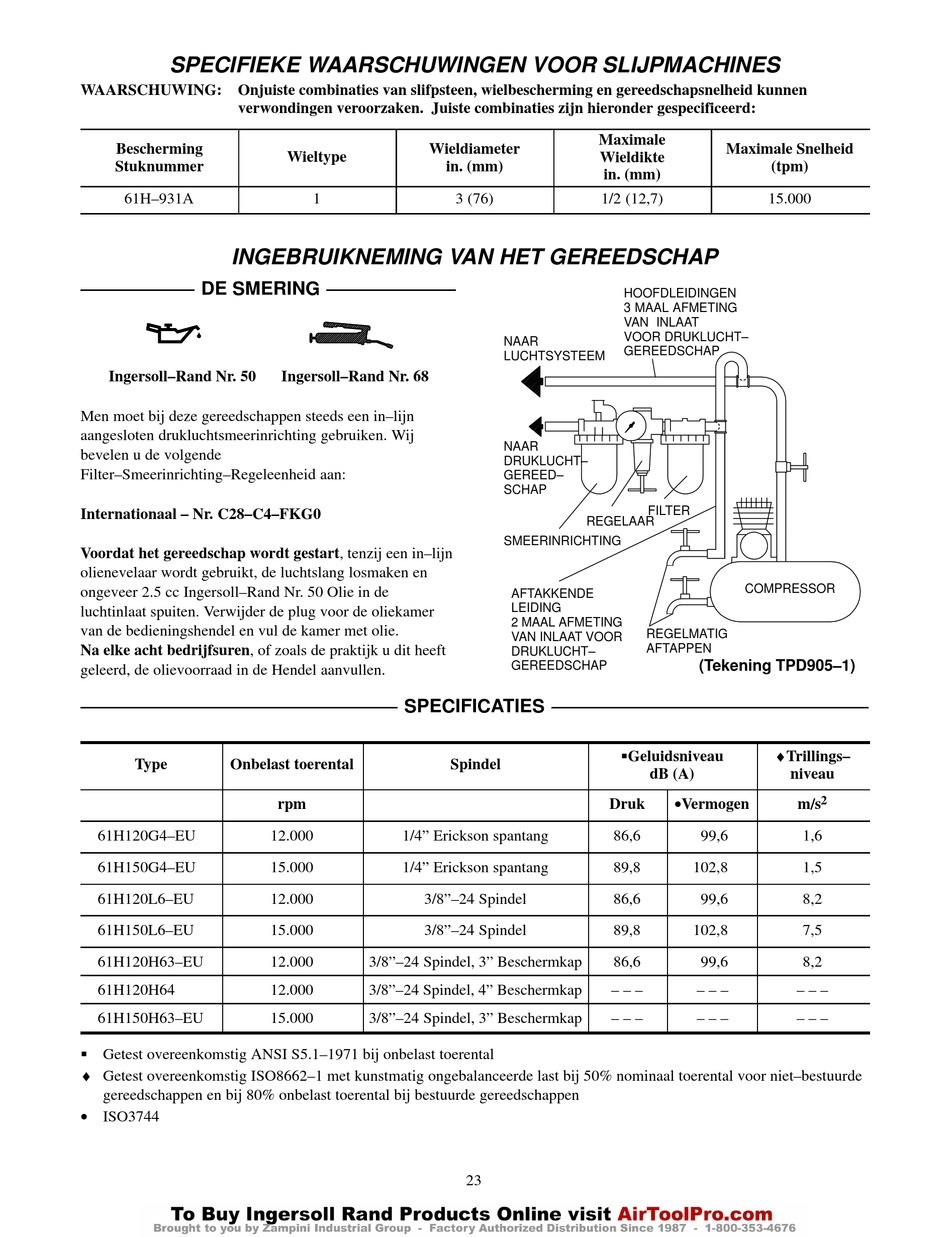

Ingersoll-Rand 61H-EU series Bedienungsanleitung Seite 23

SPECIFIEKE WAARSCHUWINGEN VOOR SLIJPMACHINES
WAARSCHUWING: Onjuiste combinaties van slifpsteen, wielbescherming en gereedschapsnelheid kunnen
verwondingen veroorzaken. Juiste combinaties zijn hieronder gespecificeerd:
Bescherming
Stuknummer
61H–931A
INGEBRUIKNEMING VAN HET GEREEDSCHAP
DE SMERING
Ingersoll–Rand Nr. 50
Men moet bij deze gereedschappen steeds een in–lijn
aangesloten drukluchtsmeerinrichting gebruiken. Wij
bevelen u de volgende
Filter–Smeerinrichting–Regeleenheid aan:
Internationaal – Nr. C28–C4–FKG0
Voordat het gereedschap wordt gestart, tenzij een in–lijn
olienevelaar wordt gebruikt, de luchtslang losmaken en
ongeveer 2.5 cc Ingersoll–Rand Nr. 50 Olie in de
luchtinlaat spuiten. Verwijder de plug voor de oliekamer
van de bedieningshendel en vul de kamer met olie.
Na elke acht bedrijfsuren, of zoals de praktijk u dit heeft
geleerd, de olievoorraad in de Hendel aanvullen.
Type Onbelast toerental
61H120G4–EU
61H150G4–EU
61H120L6–EU
61H150L6–EU
61H120H63–EU
61H120H64
61H150H63–EU
G Getest overeenkomstig ANSI S5.1–1971 bij onbelast toerental
♦ Getest overeenkomstig ISO8662–1 met kunstmatig ongebalanceerde last bij 50% nominaal toerental voor niet–bestuurde
gereedschappen en bij 80% onbelast toerental bij bestuurde gereedschappen
• ISO3744
Wieldiameter
Wieltype
in. (mm)
1
Ingersoll–Rand Nr. 68
SPECIFICATIES
Spindel
rpm
12.000 1/4" Erickson spantang
15.000 1/4" Erickson spantang
12.000 3/8"–24 Spindel
15.000 3/8"–24 Spindel
12.000 3/8"–24 Spindel, 3" Beschermkap
12.000 3/8"–24 Spindel, 4" Beschermkap
15.000 3/8"–24 Spindel, 3" Beschermkap
Maximale
Wieldikte
in. (mm)
3 (76) 1/2 (12,7)
HOOFDLEIDINGEN
3 MAAL AFMETING
VAN INLAAT
VOOR DRUKLUCHT–
NAAR
GEREEDSCHAP
LUCHTSYSTEEM
NAAR
DRUKLUCHT–
GEREED–
SCHAP
REGELAAR
SMEERINRICHTING
AFTAKKENDE
LEIDING
2 MAAL AFMETING
VAN INLAAT VOOR
DRUKLUCHT–
GEREEDSCHAP
GGeluidsniveau
Druk
86,6
89,8
86,6
89,8
86,6
– – –
– – –
23
Maximale Snelheid
(tpm)
15.000
FILTER
COMPRESSOR
REGELMATIG
AFTAPPEN
(Tekening TPD905–1)
♦Trillings–
dB (A) niveau
•Vermogen
2
m/s
99,6 1,6
102,8 1,5
99,6 8,2
102,8 7,5
99,6 8,2
– – – – – –
– – – – – –
