MONTAGESCHRITTE:

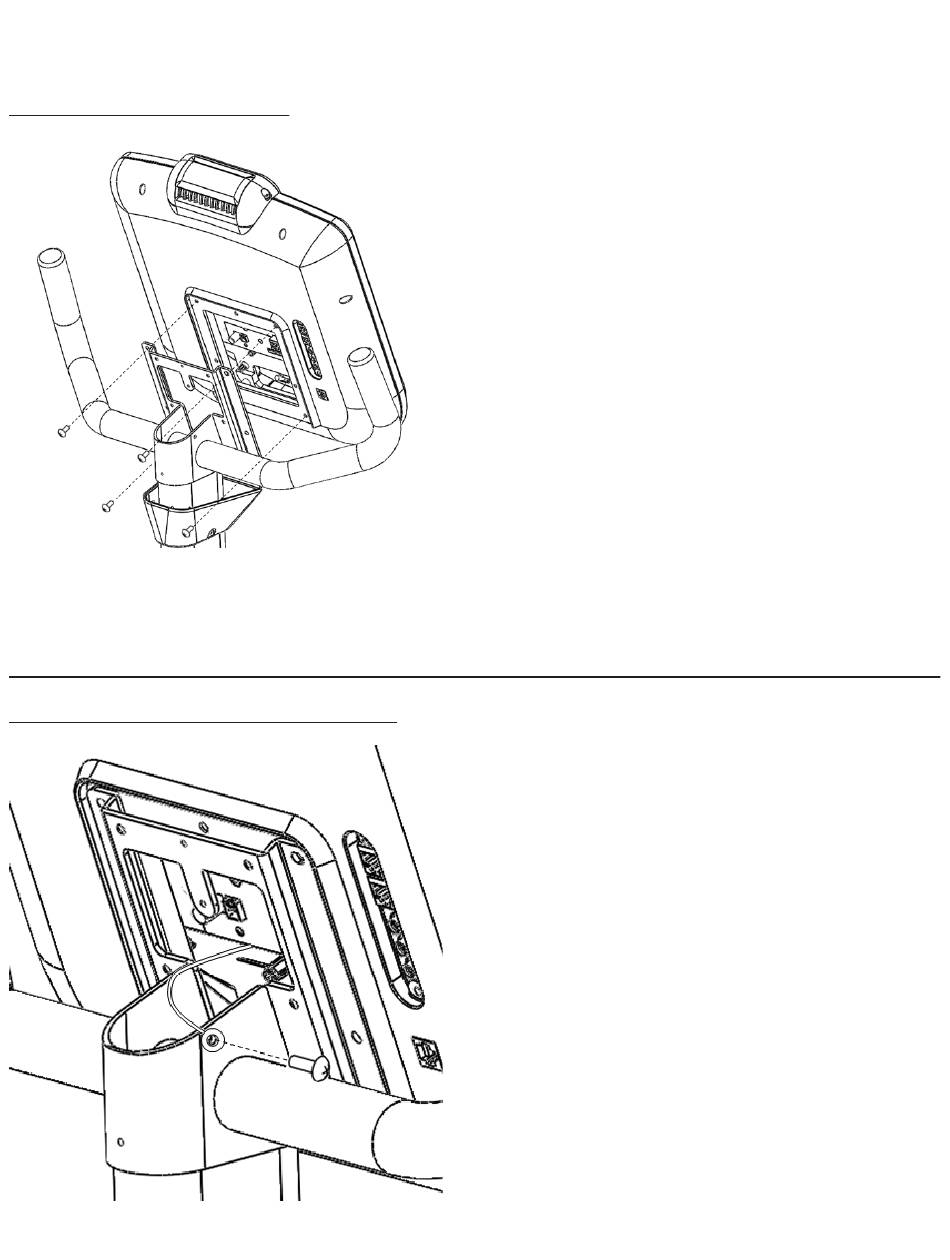

Schritt 12: Konsolenmontage

• Mindestens eine Person sollte die Konsole
halten, während die andere Person die Konsole
montiert.
Schritt 13: Anschließen des Massekabels
KAPITEL 2: MONTAGEANLEITUNG
Truefitness.com / +1 800.426.6570 / +1 636.272.7100
• Die für die Montage der Konsole benötigten
Befestigungsteile finden Sie in der
Konsolenverpackung.
• Richten Sie die Rückseite der Konsole an der
Montageplatte der Vorderstange aus.
• Befestigen Sie die Konsole an der Platte, indem Sie
alle vier Schrauben mit einem nicht mitgelieferten
Kreuzschlitzschraubendreher festziehen.
• Die Masseschraube ist bereits in die Vorderstange
eingeschraubt.
• Entfernen Sie die Masseschraube mit einem nicht
mitgelieferten Kreuzschlitzschraubendreher.
• Schieben Sie den Schraubenkörper durch den
am grünen Massedraht der Konsole befestigten
Metallring.
• Schrauben Sie die Masseschraube wieder an der
Vorderstange fest.
• Achten Sie darauf, dass der Massering zwischen
dem Kopf der Masseschraube und der
Vorderstange fest eingeklemmt ist.
20 von 39
