MONTAGESCHRITTE:

Schritt 6: Befestigung der hinteren Drehachsenabdeckung

Anleitungen für die Montage des optionalen Armlehnengriffs finden Sie im entsprechenden Abschnitt unter
Schritt 4–7.

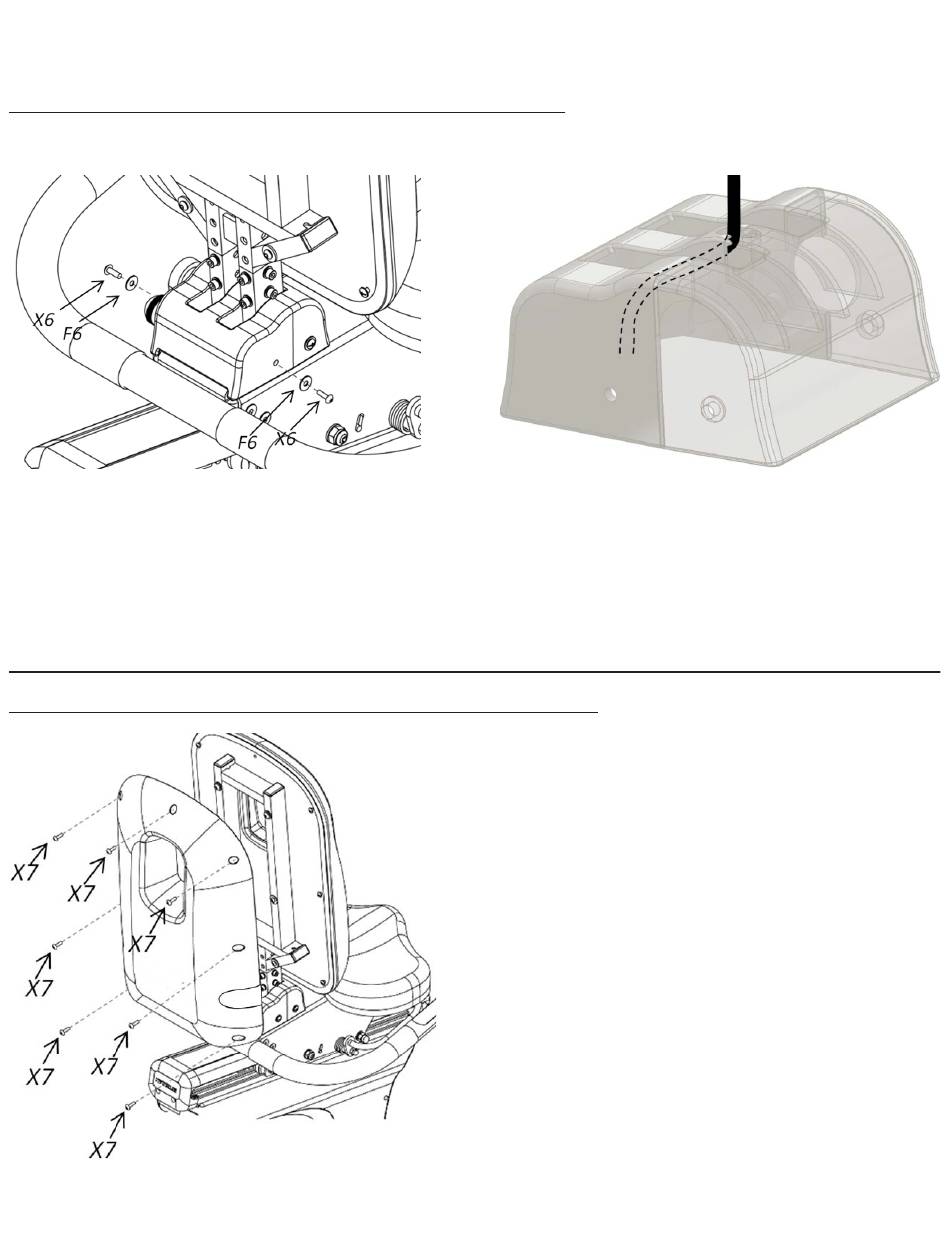

• Befestigen Sie die hintere Drehachsenabdeckung auf dem Sitzschlitten.
• Die hintere Abdeckung sollte sauber an die vordere Abdeckung anschließen (siehe Abbildung oben).
• Das Kabel des Sitzrückenrahmens sollte in der Mitte der hinteren Drehachsenabdeckung positioniert werden
(siehe Abbildung oben).
• Verwenden Sie für jede Kreuzschlitzschraube (X6, x 2) eine Unterlegscheibe (F6).
• Befestigen Sie die hintere Drehachsenabdeckung am Sitzschlitten, indem Sie beide Schrauben mit einem
Kreuzschlitzschraubendreher (nicht mitgeliefert) festziehen.
Schritt 7: Befestigung der Abdeckung des Sitzrückenrahmens
KAPITEL 2: MONTAGEANLEITUNG
Truefitness.com / +1 800.426.6570 / +1 636.272.7100
• Richten Sie die Durchgangsbohrungen (x 7) der
Abdeckung mit den Gewindelöchern am
Sitzrückenrahmen (x 7) aus.
• Befestigen Sie die Abdeckung des Sitzrückens am
Rahmen, indem Sie alle 7 Schrauben (X7) mit einem
nicht mitgelieferten Kreuzschlitzschraubendreher
anziehen.
