MONTAGESCHRITTE:
Schritt 4: Kabelanschlüsse des Sitzgriffs
*Anleitungen für die Montage des optionalen Armlehnengriffs finden Sie im entsprechenden Abschnitt unter
Schritt 4–7.
Schritt 5: Montage des Sitzgriffs
KAPITEL 2: MONTAGEANLEITUNG
Truefitness.com / +1 800.426.6570 / +1 636.272.7100
• Mindestens eine Person sollte den Griff halten, während
die andere Person die Kabel anschließt.
• Überprüfen Sie vor Anschluss der Kabel, dass der Griff
korrekt ausgerichtet ist. Die Symbole auf den HF-Kontakt-
Daumenschaltern sollten nach oben weisen.

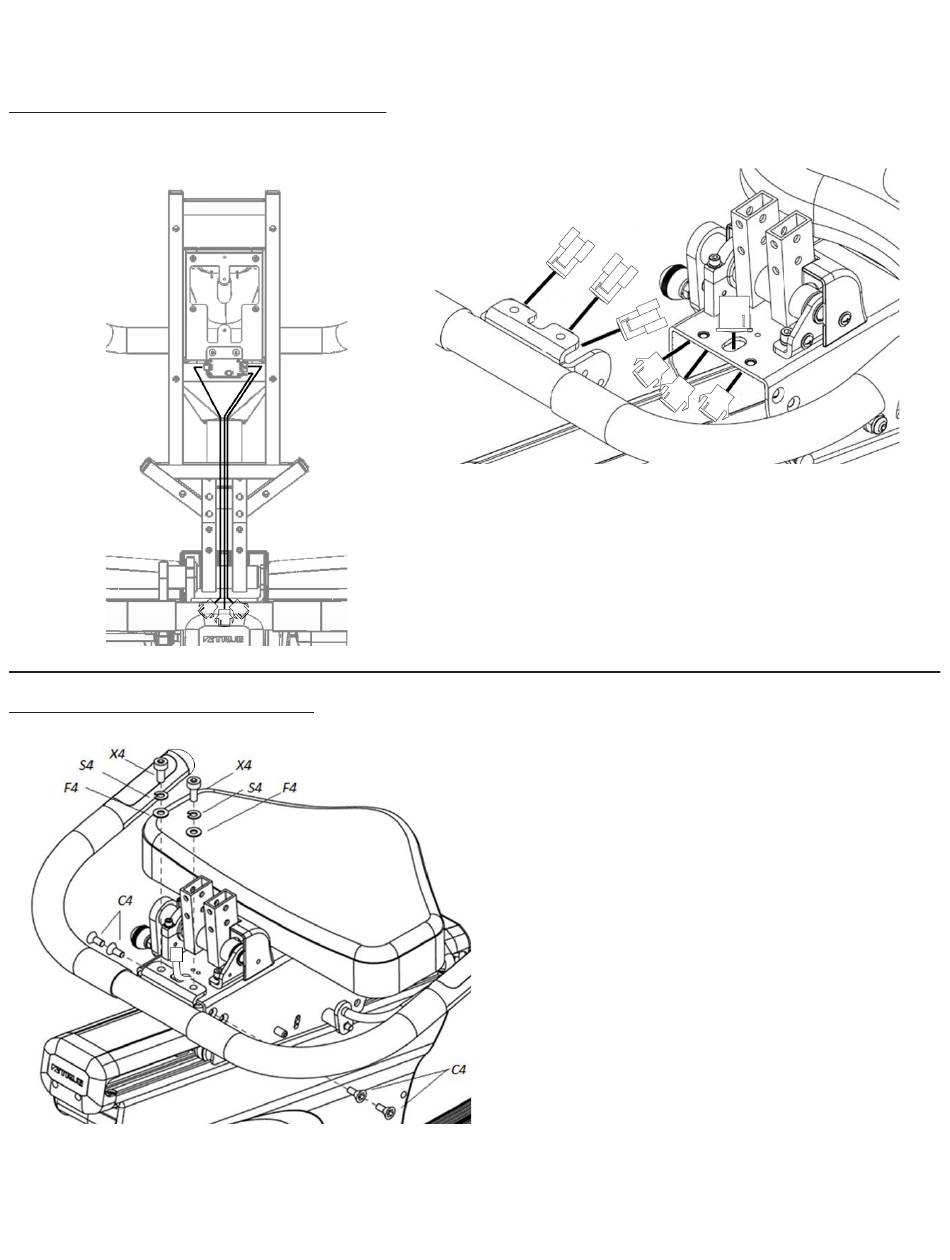

• Schließen Sie die Griffkabel wie in den Diagrammen mit
Linien abgebildet an (oben, links).
• Befestigen Sie die Halterung des Sitzgriffs im
Sitzschlitten. Die obere Griffhalterung sollte auf
dem Sitzschlitten aufliegen (siehe Abbildung links).
• Führen Sie jede der Senkkopf-Sechskantschrauben
(C4, x 4) mit dem mitgelieferten 5-mm-
Sechskantschlüssel durch den Sitzschlitten und die
Griffhalterung.
• Verwenden Sie für jede Sechskantschraube
(X4, x 2) einen Federring (S4) gefolgt von einer
Unterlegscheibe (F4).
• Beginnen Sie, jede der Sechskantschrauben
mit den mitgelieferten 5-mm- und 6-mm-
Sechskantschlüsseln durch die Griffhalterung und
den Sitzschlitten einzuschrauben.
• Ziehen Sie die 4 Schrauben (C4) mit dem 5-mm-
Sechskantschlüssel und die anderen beiden Schrauben
(X4) mit dem 6-mm-Sechskantschlüssel fest.
