Montagehinweis für Hängeelemente
Legen Sie an der Wand die Oberkante und seitliche Position des Hängeelements fest und
1.
markieren diese.
Zeichnen Sie die Löcher für das Tragblech wie in der Skizze unten dargestellt an und bohren
2.
(d = 8mm) diese.
3.
Dübel (8x40) einstecken und Tragblech mit je zwei Schrauben (5x60) anschrauben.
Hängeelemente auf die Tragbleche einhängen; wenn nötig an den Stellschrauben des
4.
Aufhängebeschlags einstellen.
5. Die Löcher der Rückwand mit den Abdeckkappen verschließen.

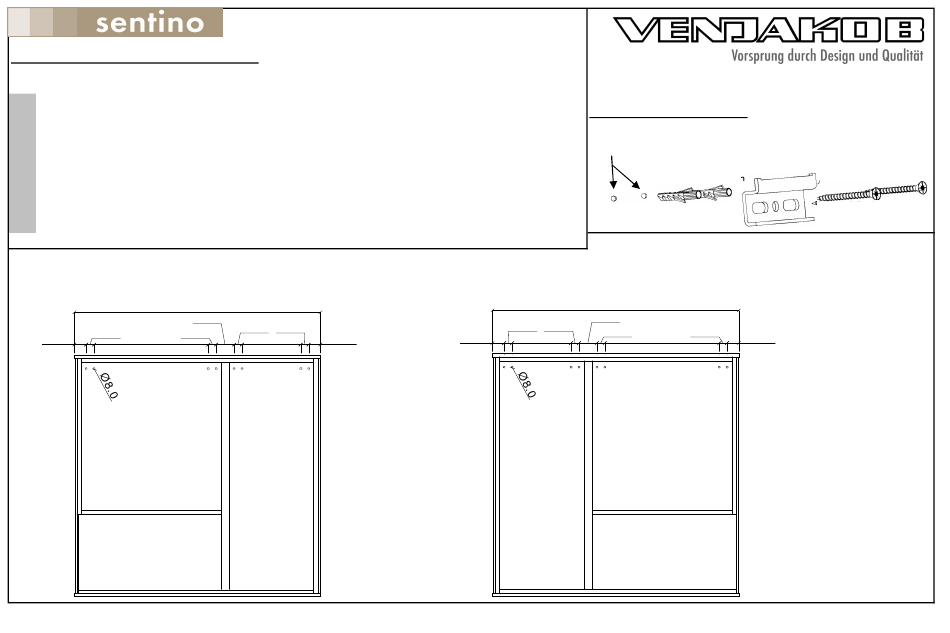

99cm breites Hängeelement li.
Oberkante Hängeelement
993.0
32.0
32.0
47.0
461.0
Belastbarkeit
bis 50 kg
73.0
32.0
32.0
237.0
47.0
Befestigung der Tragbleche
2 Wandbohrungen
Ø 8mm
99cm breites Hängeelement re.
Oberkante Hängeelement
993.0
73.0
32.0
32.0
32.0
47.0
237.0
Belastbarkeit
bis 50 kg
1 Stück
Tragblech
2 Stück
Dübel 8x40
32.0
461.0
47.0
2 Stück
Schrauben 5x60
