Montagehinweis für Hängeelemente
Legen Sie an der Wand die Oberkante und seitliche Position des Hängeelements fest und
1.
markieren diese.

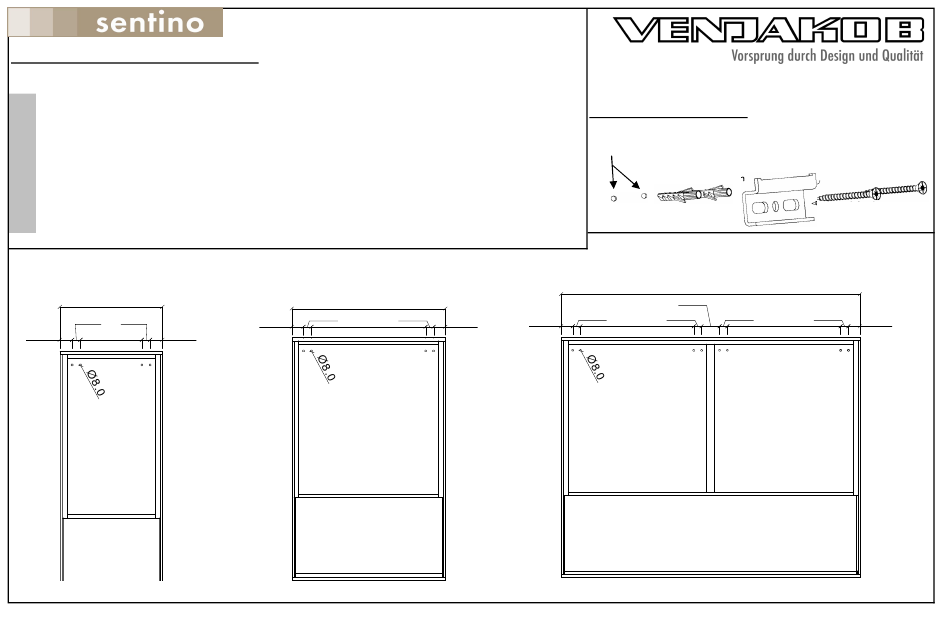

Zeichnen Sie die Löcher für das Tragblech wie in der Skizze unten dargestellt an und bohren
2.
(d = 8mm) diese.
3.
Dübel (8x40) einstecken und Tragblech mit je zwei Schrauben (5x60) anschrauben.
Hängeelemente auf die Tragbleche einhängen; wenn nötig an den Stellschrauben des
4.
Aufhängebeschlags einstellen.
5. Die Löcher der Rückwand mit den Abdeckkappen verschließen.
39cm breites Hängeelement
Oberkante Hängeelement
395.0
32.0
32.0
47.0
237.0
47.0
Belastbarkeit
bis 30 kg
62cm breites Hängeelement
Oberkante Hängeelement
619.0
32.0
32.0
47.0
461.0
Belastbarkeit
Belastbarkeit
max. 40 kg
bis 30 kg
Befestigung der Tragbleche
2 Wandbohrungen
Ø 8mm
32.0
47.0
461.0
47.0
1 Stück
Tragblech
2 Stück
Dübel 8x40
122cm breites Hängeelement
Oberkante Hängeelement
1217.0
73.0
32.0
32.0
32.0
461.0
Belastbarkeit
bis 60 kg
2 Stück
Schrauben 5x60
47.0
