Aufbauanleitung / assembly instructions mod.
2624, 2625 SAM mit Frontauszug
8x
M6 x 30

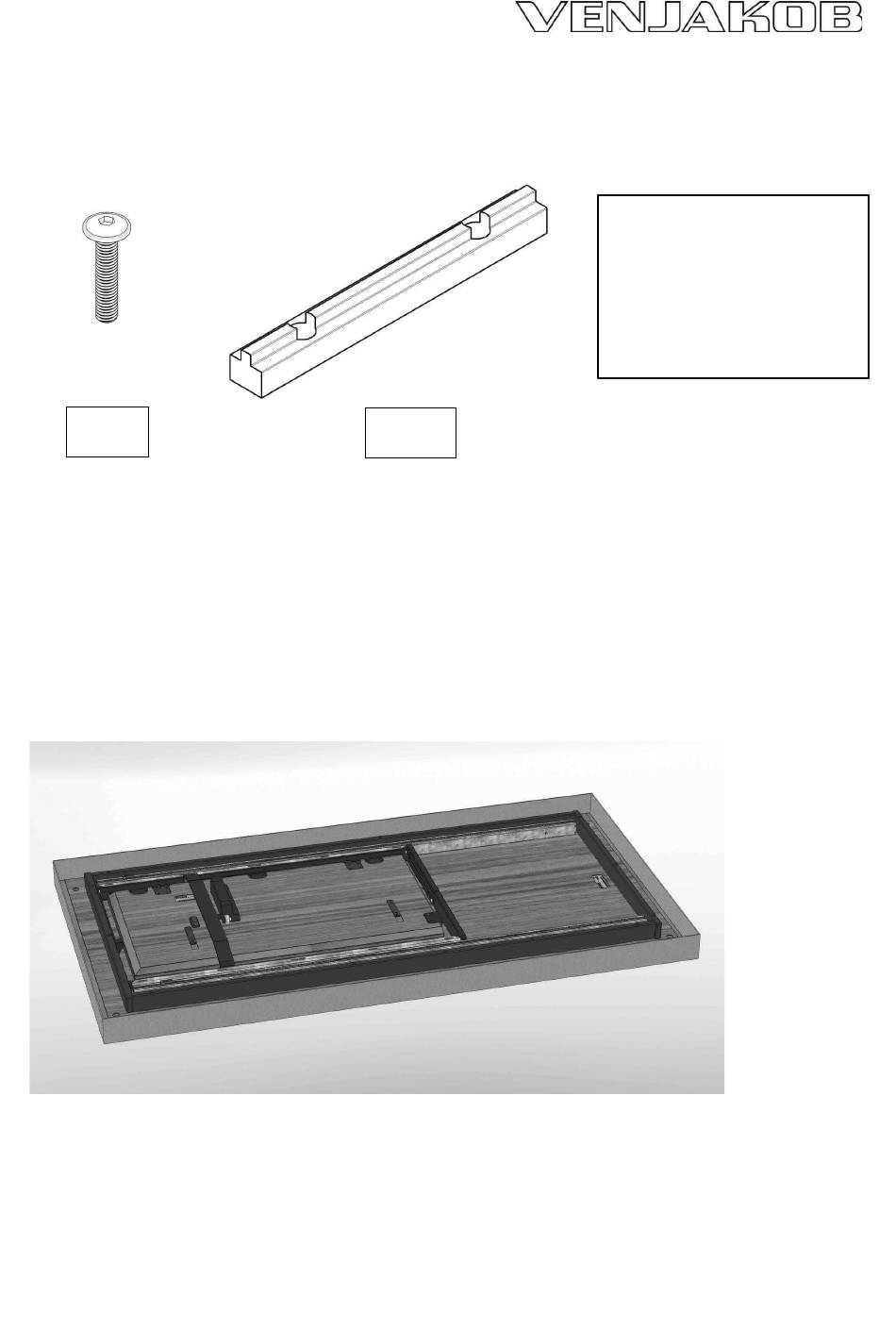

1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht ablegen.
Die Verpackung öffnen.
2. Put the table-top upside down onto the floor.
Open the packaging.
2624, 2625 SAM mit Frontauszug
4x
90/10/10
1 / 8
Bitte diese
Aufbauanleitung sorgfältig
aufbewahren!
Please keep this
assembly instructions
safe!
Änderungsdatum: 06.04.23
Werbung
Verwandte Anleitungen für Venjakob SAM 2624
Inhaltszusammenfassung für Venjakob SAM 2624
- Seite 1 Aufbauanleitung / assembly instructions mod. 2624, 2625 SAM mit Frontauszug Bitte diese Aufbauanleitung sorgfältig aufbewahren! Please keep this assembly instructions safe! M6 x 30 90/10/10 1.Montagematerial. 1. Fitting material. 2. Den Oberbau umgedreht ablegen. Die Verpackung öffnen. 2. Put the table-top upside down onto the floor. Open the packaging.
- Seite 2 90/10/10 3. Die 4 Aluminium Distanzstücke auf die Schiene auflegen. 3. Put the 4 Aluminium distance pieces onto the frame. M10 x 25 4. Sechs Schrauben ausdrehen und aufbewahren. 4. Uncrew six srews and keep them. 2 / 8 2624, 2625 SAM mit Frontauszug Änderungsdatum: 06.04.23...
- Seite 3 M10 x 25 5. Die Bodenplatte zunächst lose verschrauben. 5. First screw the bottom plate only loosly. 6. Die 4 Montageschutz Ecken nun entfernen. 7. Nun die 6 Schrauben fest anziehen. 6. Take away the 4 assebly protections. 7. Now tighten the 6 screws. 3 / 8 2624, 2625 SAM mit Frontauszug Änderungsdatum: 06.04.23...
- Seite 4 M6 x 30 8. Den Unterbau nun auf die 4 Alu-Distanzstüche stellen und verschrauben. 8. Now put the base onto the 4 alu-distancepieces and screw on. 9. Den fertig montierten Tisch wenden. 10. FertigerTisch, nicht ausgezogen. 9. Turn the assbled table. 10.
- Seite 5 11. Vor dem Ausziehen auf beiden Seiten die schwarzen Bremshebel lösen. 11. Before the extension can be pulled out, the two black levers must be released. 5 / 8 2624, 2625 SAM mit Frontauszug Änderungsdatum: 06.04.23...
- Seite 6 Klappeinlage in der itte einstellen / adjust the extension in iddle 12. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte innen auf einer Höhe sind. Nur wenn nicht … 12. Check in the middle if the upper surfaces of the board and the extension are on one level.
-
Seite 7: R Ight Side
15. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … 15. Check at the outer sides, if the upper surfaces of the board and the extension are on one level. If not ... echte Seite einstellen / adjust the ight side: schwarze Stellschrauben... -
Seite 8: L Eft Side
inke Seite einstellen / adjust the eft side: 17a. Die Klappeinlage fassen und beide Teile 17b. … und beide Halbteile umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 17a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 17b.
