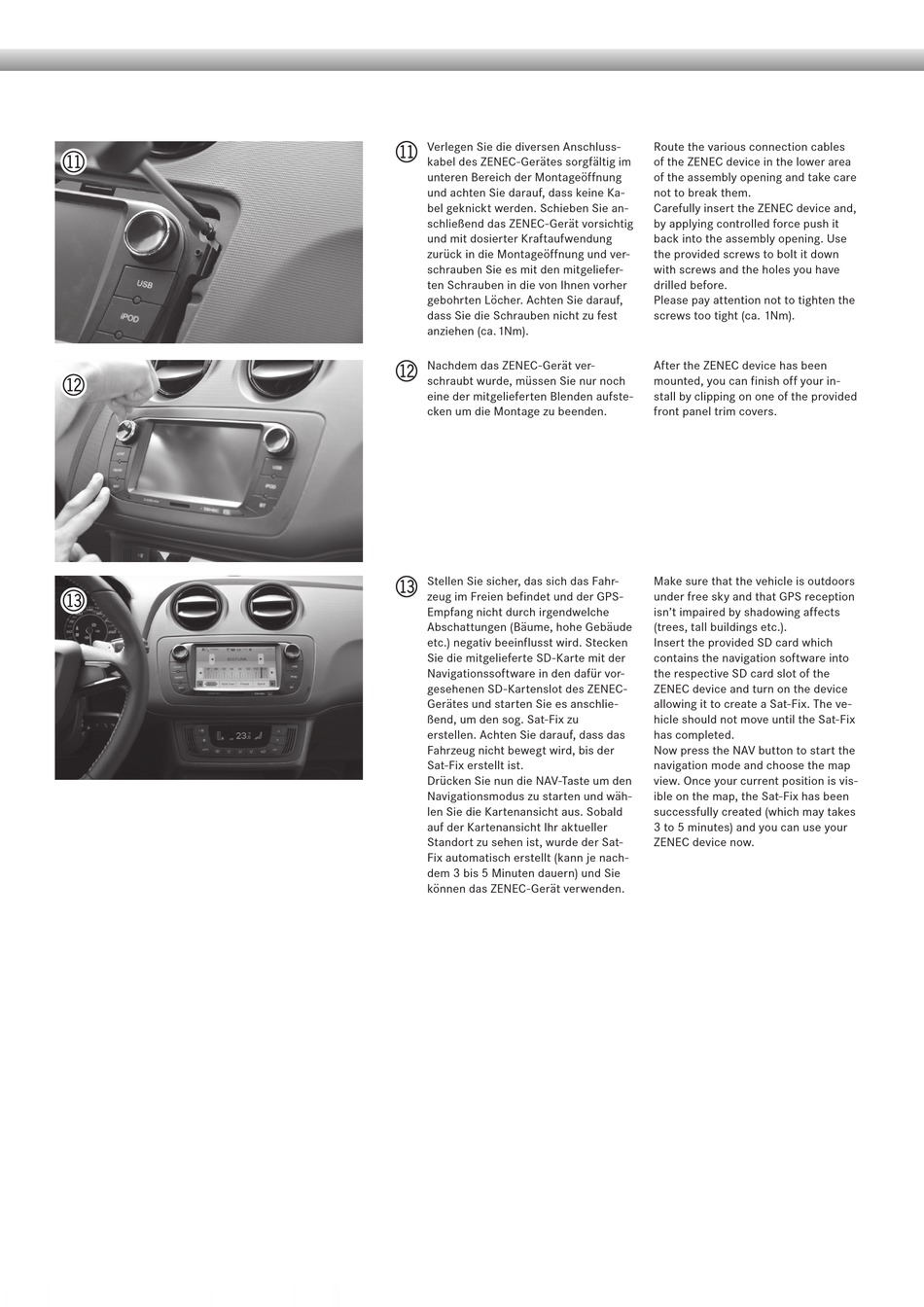

ZENEC Z-E5514M Installationsanleitung Seite 4

bm
bn
bo
Verlegen Sie die diversen Anschluss-
bm
kabel des ZENEC-Gerätes sorgfältig im
unteren Bereich der Montageöffnung
und achten Sie darauf, dass keine Ka-
bel geknickt werden. Schieben Sie an-
schließend das ZENEC-Gerät vorsichtig
und mit dosierter Kraftaufwendung
zurück in die Montageöffnung und ver-
schrauben Sie es mit den mitgeliefer-
ten Schrauben in die von Ihnen vorher
gebohrten Löcher. Achten Sie darauf,
dass Sie die Schrauben nicht zu fest
anziehen (ca. 1Nm).
Nachdem das ZENEC-Gerät ver-
bn
schraubt wurde, müssen Sie nur noch
eine der mitgelieferten Blenden aufste-
cken um die Montage zu beenden.
Stellen Sie sicher, das sich das Fahr-
bo
zeug im Freien befindet und der GPS-
Empfang nicht durch irgendwelche
Abschattungen (Bäume, hohe Gebäude
etc.) negativ beeinflusst wird. Stecken
Sie die mitgelieferte SD-Karte mit der
Navigationssoftware in den dafür vor-
gesehenen SD-Kartenslot des ZENEC-
Gerätes und starten Sie es anschlie-
ßend, um den sog. Sat-Fix zu
erstellen. Achten Sie darauf, dass das
Fahrzeug nicht bewegt wird, bis der
Sat-Fix erstellt ist.
Drücken Sie nun die NAV-Taste um den
Navigationsmodus zu starten und wäh-
len Sie die Kartenansicht aus. Sobald
auf der Kartenansicht Ihr aktueller
Standort zu sehen ist, wurde der Sat-
Fix automatisch erstellt (kann je nach-
dem 3 bis 5 Minuten dauern) und Sie
können das ZENEC-Gerät verwenden.
Route the various connection cables
of the ZENEC device in the lower area
of the assembly opening and take care
not to break them.
Carefully insert the ZENEC device and,
by applying controlled force push it
back into the assembly opening. Use
the provided screws to bolt it down
with screws and the holes you have
drilled before.
Please pay attention not to tighten the
screws too tight (ca. 1Nm).
After the ZENEC device has been
mounted, you can finish off your in-
stall by clipping on one of the provided
front panel trim covers.
Make sure that the vehicle is outdoors
under free sky and that GPS reception
isn't impaired by shadowing affects
(trees, tall buildings etc.).
Insert the provided SD card which
contains the navigation software into
the respective SD card slot of the
ZENEC device and turn on the device
allowing it to create a Sat-Fix. The ve-
hicle should not move until the Sat-Fix
has completed.
Now press the NAV button to start the
navigation mode and choose the map
view. Once your current position is vis-
ible on the map, the Sat-Fix has been
successfully created (which may takes
3 to 5 minutes) and you can use your
ZENEC device now.
