d Fehlerstrom-Schutzschalter
e Stromversorgung
f Erde
2 Kabel der Benutzerschnittstelle: Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen, dann das
Kabel mit Kabelbindern fixieren.
3 Verbindungskabel (innen↔außen): Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (darauf
achten, dass die Nummern mit denen der Außeneinheit
übereinstimmen; auch das Erdkabel anschließen), dann das
Kabel mit Kabelbindern fixieren.
4 Stromversorgungskabel:
funktionieren, MUSS
Verbindungskabel an
angeschlossen werden. Bei Wartungsarbeiten müssen alle
Stromversorgungsanschlüsse getrennt werden.

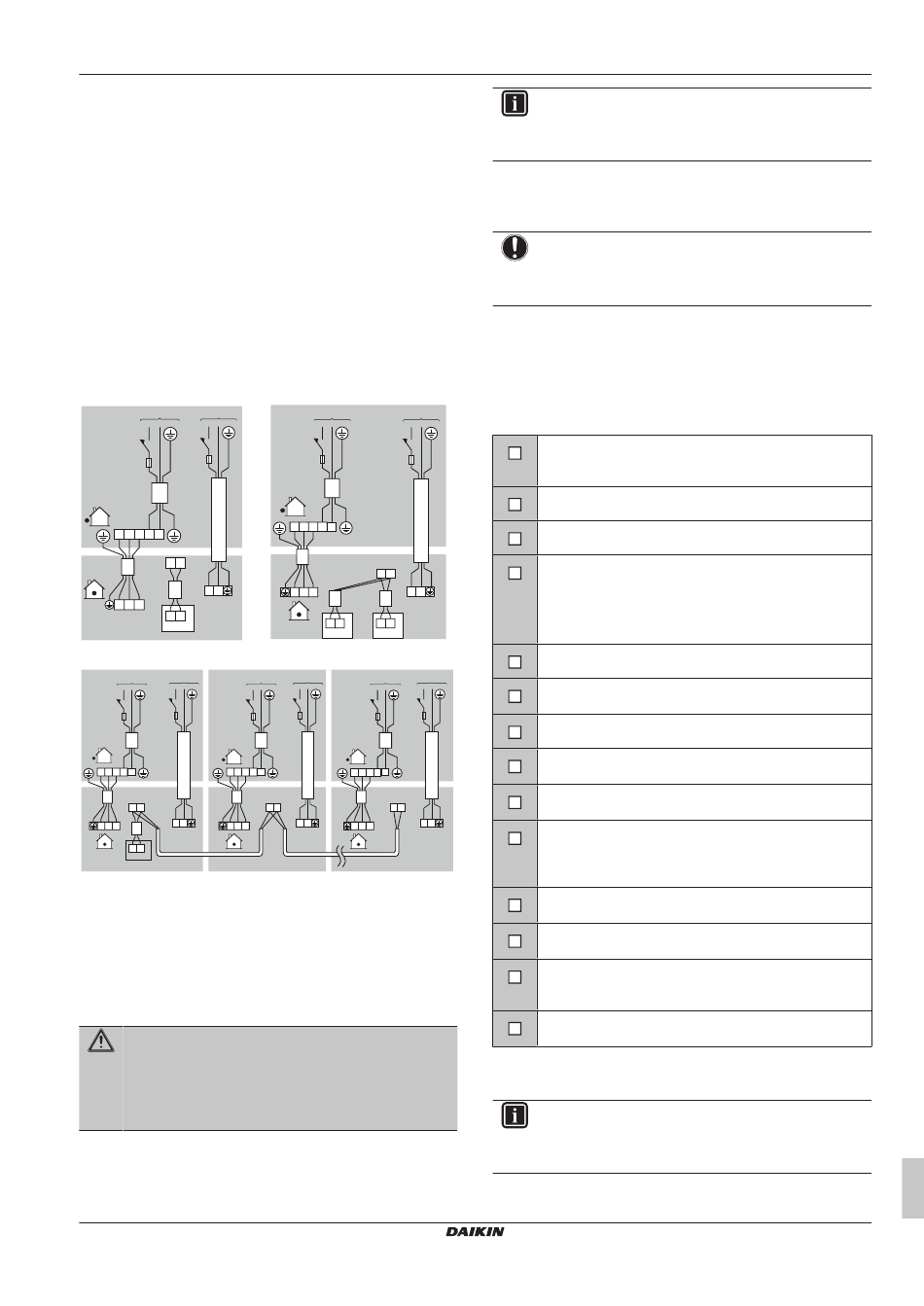

Bei Verwendung von 1
Benutzerschnittstelle mit 1
Inneneinheit.
a e
b
b
c
c
1 2 3 L N
P P
1 2
L N
1 2 3
P P
1 2
d
Bei Verwendung von Grupenregelung
a e
b
b
b b
c c
c
1 2 3 L N 1 2 3 L N
P P
2
1
L N
1 2 3 1 2 3
P P
d 2
1
a Stromversorgung
b Hauptschalter
c Sicherung
d Benutzerschnittstelle
e Separate Stromversorgung
5 Dichtmaterial (bauseitig zu lioefern) um die Kabel wickeln, um
zu verhindern, dass von außen Wasser in die Einheit
eindringen kann. Alle Zwischenräume dicht machen, damit
keine Kleintiere ins System gelangen können.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern,
dass das Gerät von Kleinlebewesen als Unterschlupf
verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen,
Rauch oder Feuer verursachen.
6 Die Wartungsblende wieder anbringen.
▪ Master-Einheit: Achten Sie bei der Kombination mit einem
Simultan-Multi-Betriebsmodul in der Gruppenregelung darauf, die
Verdrahtung anzuschließen.
FDA200+250AXVEB
Split-System-Klimageräte
3P580564-1 – 2019.04
Um ordnungsgemäß
die Einheit zusätzlich
einer separaten Stromquelle
Bei Verwendung von 2
Benutzerschnittstellen
a e
b b
c c
1 2 3 L N
P P
1 2
1 2 3 L N
d d
P P P P
1 2 1 2
a e a e
b b
b
c c
c
1 2 3 L N
P P P P
1 2 2
1
L N L N
1 2 3
INFORMATION
Im Falle einer Gruppenregelung ist es nicht notwendig, der
Inneneinheit eine Adresse zuzuweisen. Die Adresse wird
bei Einschalten der Stromzufuhr automatisch festgelegt.
6

Inbetriebnahme

HINWEIS
Betreiben Sie das Gerät NIEMALS ohne Thermistoren
zu
und/oder Drucksensoren/-schalter. Die Missachtung dieses
zum
Hinweises kann zu einem Brand des Verdichters führen.
6.1

Checkliste vor Inbetriebnahme

Überprüfen Sie erst die folgenden Punkte, nachdem die Einheit
installiert worden ist. Nachdem alle nachfolgend beschriebenen
Überprüfungen durchgeführt worden sind, MUSS die Einheit
geschlossen werden. NUR dann kann sie in Betrieb genommen
werden.
Sie lesen
vollständig
Installateure und Benutzer beschrieben ist.
Das Innengerät ist ordnungsgemäß montiert.
Das Außengerät ist ordnungsgemäß montiert.
Darauf achten, dass Abflussrohre ordnungsgemäß
installiert und abgedichtet sind, damit Wasser gut
ablaufen kann. Das System auf Leckagen hin überprüfen.
Mögliche Folge: Es könnte kondensierendes Wasser
abtropfen.
Kanäle sind ordnungsgemäß installiert und isoliert.
Kältemittelrohre (Gas und Flüssigkeit) sind korrekt
installiert und wärmeisoliert.
Es gibt KEINE Kältemittel-Leckagen.
Es gib keine
Phasenumkehr.
Das System ist ordnungsgemäß geerdet und die
Erdungsklemmen sind festgezogen.
Größe und Ausführung der Sicherungen oder der vor Ort
installierten
Angaben in diesem Dokument und sind NICHT bei der
Prüfung ausgelassen worden.
Die Versorgungsspannung stimmt mit der auf dem
Typenschild des Geräts angegebenen Spannung überein.
Es gibt KEINE losen Anschlüsse oder beschädigte
elektrische Komponenten im Schaltkasten.
Es gibt KEINE beschädigten Komponenten oder
zusammengedrückte Rohrleitungen in den Innen- und
Außengeräten.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät
sind vollständig geöffnet.
6.2 Probelauf durchführen
INFORMATION
Beachten Sie zur Durchführung eines Probelaufs die
Angaben in der Referenz oder im Wartungshandbuch der
benutzten Benutzerschnittstelle.
6 Inbetriebnahme
die Installations- und Betriebsanleitung
durch, wie es in der Referenz
fehlenden Phasen
Schutzvorrichtungen entsprechen
Installations- und Betriebsanleitung
für
und keine
den
