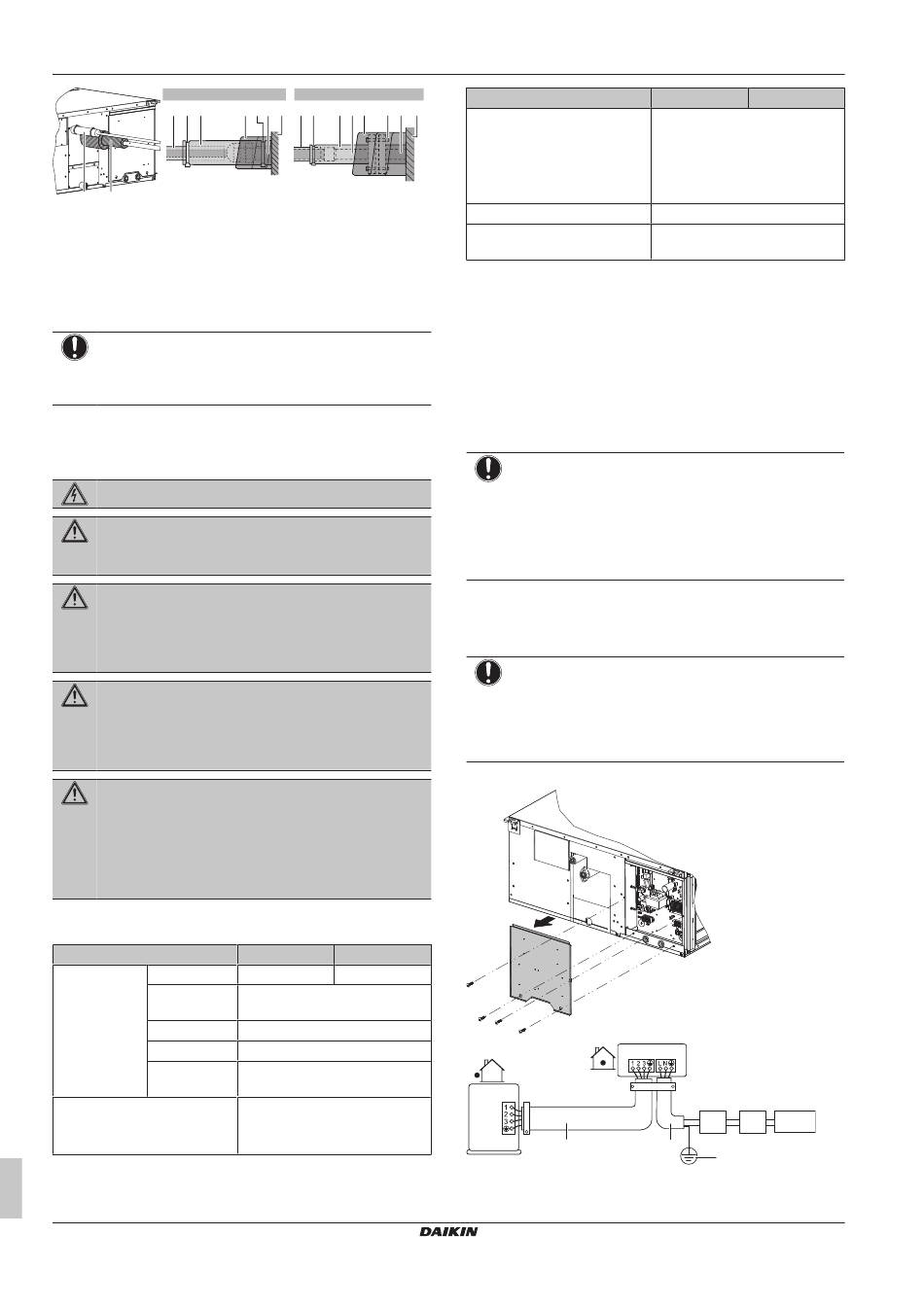

5 Installation
A
a b a
A B
A Flüssigkeitsleitung
B Gasleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (bauseitig zu liefern)
c Angebrachtes Rohr (Zubehör)
d Sechskantschraube und Federscheibe (Zubehör)
e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
5.3 Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
WARNUNG
Verwenden Sie einen allpoligen Abschalter mit einer
Kontakttrennung von mindestens 3 mm der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Um Gefahren durch versehentliches Zurücksetzen des
Thermoschutzschalters zu vermeiden, DARF dieses Gerät
NICHT über ein externes Schaltgerät, wie zum Beispiel
eine Zeitsteuerung, mit Strom versorgt werden oder mit
einem Stromkreis verbunden sein, der regelmäßig vom
Stromversorger ein- und ausgeschaltet wird.
5.3.1

Spezifikationen der Standardelektroteile

Komponente
(a)
Stromversorgun MCA
gskabel
Elektrische
Spannung
Phase
Frequenz
Kabelstärken
Verbindungskabel
(innen↔außen)
Installations- und Betriebsanleitung
8
B
a b e f a b a c a d e
Fachkraft ausgewechselt
FDA200 FDA250
4 A 4,3 A
220~240 V
1~
50/60 Hz
Muss den geltenden gesetzlichen
Vorschriften entsprechen
2
4-adriges Kabel 1,5 mm ~2,5 mm
und anwendbar für 220~240 V
H07RN-F (60245 IEC 66)
Komponente
f
Kabel der Benutzerschnittstelle
Empfohlener Schutzschalter
Fehlerstrom-Schutzschalter
(a) MCA=Minimale Stromstärke. Die angegebenen Werte sind
Maximalwerte (die genauen Werte finden Sie in den
elektrischen Daten bei Kombination mit Innengeräten).
Die elektrische Ausstattung muss EN/IEC 61000-3-12 entsprechen,
der europäischen/internationalen technischen Norm für die Grenzen
von Oberschwingungsstrom,
Niederspannungssystemen
Eingangsströmen von >16 A und ≤75 A pro Phase.
5.3.2 Elektrokabel an der Inneneinheit
anschließen
HINWEIS
▪ Halten Sie
Lieferumfang der Einheit enthalten, befindet sich auf
der Abdeckung des Schaltschranks).
▪ Achten Sie
ordnungsgemäße Anbringung der Wartungsblende
verhindern.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabel
STETS mindestens 50 mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen
unbedingt örtlich voneinander getrennt verlegt werden.
Stromversorgungskabel und Übertragungskabel dürfen
sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.
1 Die Wartungsblende abnehmen.
2
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
FDA200 FDA250
Vinylkabel mit 0,75 bis 1,25 mm
Ummantelung oder Kabel (2-
adrig)
Maximum = 500 m
H03VV-F (60227 IEC 52)
6 A
Muss den geltenden gesetzlichen
Vorschriften entsprechen
erzeugt von an öffentlichen
angeschlossenen Anlagen
sich an den Elektroschaltplan
darauf, dass Kabel NICHT
c d
b
f
FDA200+250AXVEB
Split-System-Klimageräte
3P580564-1 – 2019.04
2
mit
(im
die
e
