9.1

Schaltplan

9.1.1

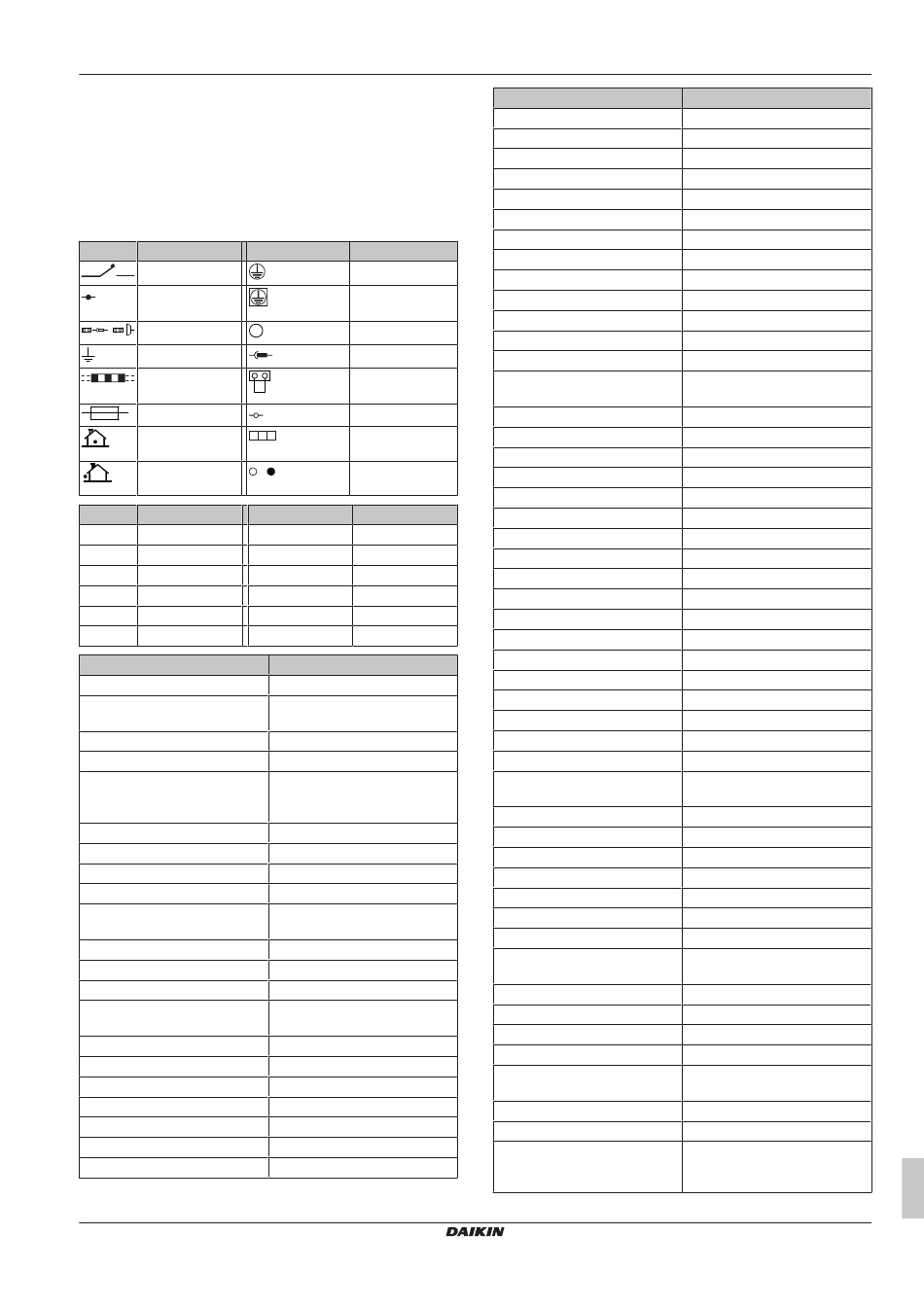

Vereinheitlichte Schaltplan-Legende

Informationen zu den Teilen und die Nummerierung entnehmen Sie
bitte dem Elektroschaltplan der betreffenden Einheit. In der
Übersicht unten wird durch "*" die Nummerierung jedes Teils im
Teilecode dargestellt, und zwar in Form arabischer Ziffern in
aufsteigender Folge.
Symbol Bedeutung Symbol
Hauptschalter
Verbindung
A
,
Konnektor
Erde
Verkabelung vor
Ort
Sicherung
Inneneinheit
INDOOR
Außeneinheit
OUTDOOR
Symbol Farbe Symbol
BLK Schwarz ORG
BLU Blau PNK
BRN Braun PRP, PPL
GRN Grün RED
GRY Grau WHT
YLW
Symbol
A*P
BS*
BZ, H*C
C*
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
D*, V*D
DB*
DS*
E*H
FU*, F*U, (Eigenschaften siehe
Platine innerhalb Ihrer Einheit)
FG*
H*
H*P, LED*, V*L
HAP
HIGH VOLTAGE
IES
IPM*
K*R, KCR, KFR, KHuR, K*M
L
L*
L*R
FDA200+250AXVEB
Split-System-Klimageräte
3P580564-1 – 2019.04
Bedeutung
Schutzerde
Schutzerde
(Schraube)
Gleichrichter
Relais-Anschluss
Kurzschlussstecke
r
Anschluss
Anschlussleiste
Drahtklammer
Farbe
Orange
Rosa
Lila
Rot
Weiß
Gelb
Bedeutung
Platine
Drucktaste EIN/AUS,
Betriebsschalter
Summer
Kondensator
Anschluss, Konnektor
Diode
Dioden-Brücke
DIP-Schalter
Heizgerät
Sicherung
Konnektor (Gehäusemasse)
Kabelbaum
Kontrollleuchte, Leuchtdiode
Leuchtdiode (Wartungsmonitor,
Grün)
Hochspannung
Intelligentes Sensorauge
Intelligentes Power Modul
Magnetrelais
Stromführend
Rohrschlange
Drosselspule
Symbol
M*
M*C
M*F
M*P
M*S
MR*, MRCW*, MRM*, MRN*
N
n=*, N=*
PAM
PCB*
PM*
PS
PTC*
Q*
Q*DI
Q*L
Q*M
R*
R*T
RC
S*C
S*L
S*NPH
S*NPL
S*PH, HPS*
S*PL
S*T
S*RH
S*W, SW*
SA*, F1S
SR*, WLU
SS*
SHEET METAL
T*R
TC, TRC
V*, R*V
V*R
WRC
X*
X*M
Y*E
Y*R, Y*S
Z*C
ZF, Z*F
A*P
BS*
BZ, H*C
C*
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
9 Technische Daten
Bedeutung
Schrittmotor
Verdichtermotor
Ventilatormotor
Motor von Entwässerungspumpe
Schwenkklappenmotor
Magnetrelais
Neutral
Anzahl der Ferritkern-Durchläufe
Pulsamplitudenmodulation
Platine
Power Modul
Schaltnetzteil
PTC Thermistor
Bipolartransistor mit isolierter
Gate-Elektrode (IGBT)
Fehlerstrom-Schutzschalter
Überlastschutz
Thermoschalter
Widerstand
Thermistor
Empfänger
Endschalter
Schwimmerschalter
Druck-Sensor (hoch)
Druck-Sensor (niedrig)
Druckschalter (hoch)
Druckschalter (niedrig)
Thermostat
Feuchtigkeitssensor
Betriebsschalter
Überspannungsableiter
Signalempfänger
Wahlschalter
Befestigungsplatte für
Anschlussleiste
Transformator
Sender
Varistor
Dioden-Brücke
Drahtlose Fernbedienung
Anschluss
Anschlussleiste (Block)
Spule des elektronischen
Expansionsventils
Spule des Umkehr-Magnetventils
Ferritkern
Entstörfilter
Platine
Drucktaste EIN/AUS,
Betriebsschalter
Summer
Kondensator
Anschluss, Konnektor
