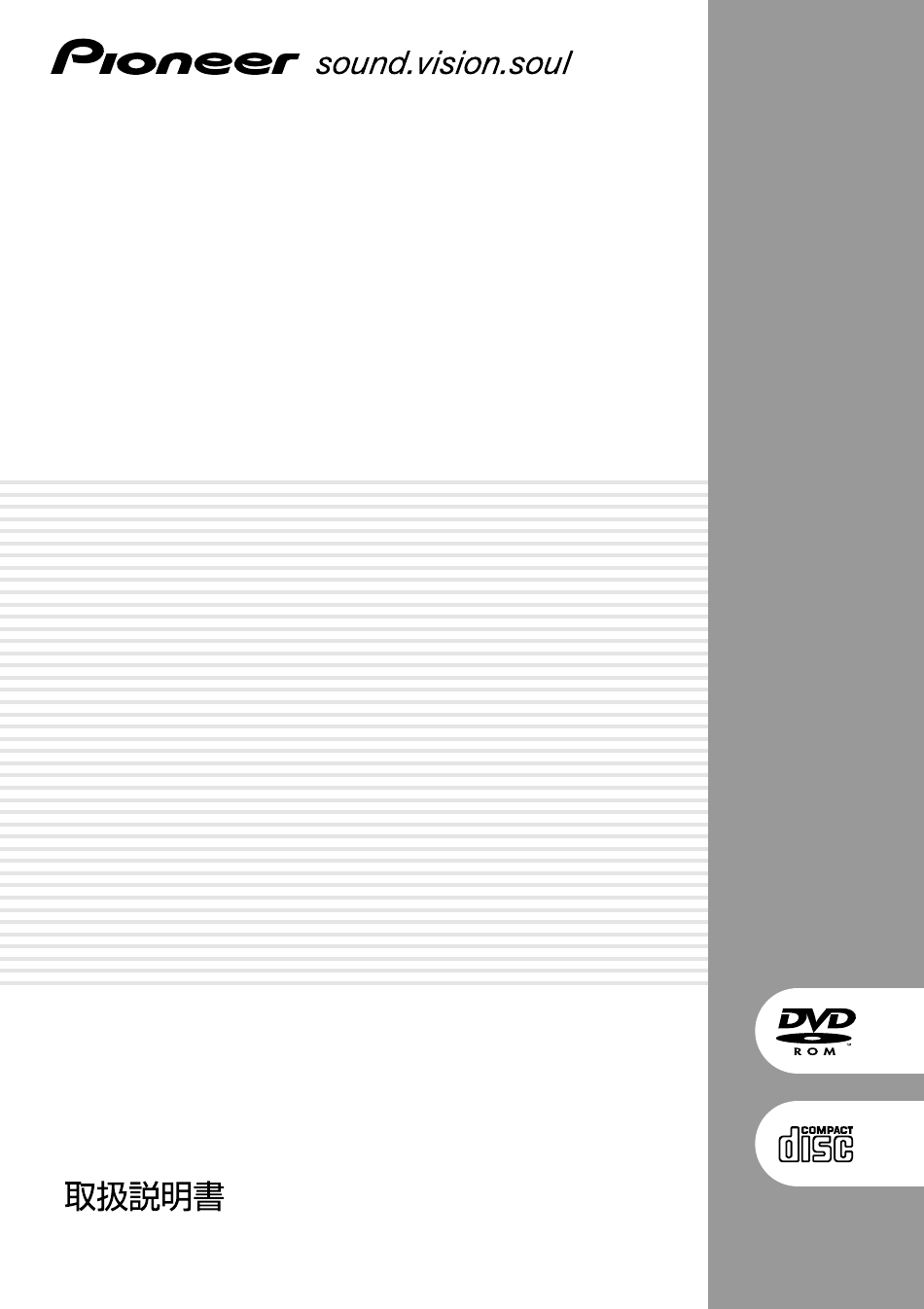

- Seite 1 DVD-ROM DRIVE UNIT LECTEUR DVD-ROM DVD-ROM-LAUFWERK DVD-ROM ドライブユニット DVD-D7563 Operating Instructions Mode d’emploi Bedienungsanleitung...
- Seite 2 U S E O F C O N T R O L S O R A D J U S T M E N T S O R P E R F O R M A N C E O F PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE. CAUTION: USE OF OPTICAL INSTRUMENTS WITH THIS PRODUCT WILL INCREASE EYE HAZARD. DVD-D7563...
- Seite 3 FOR SWEDEN Varning Det här är en klass A-produkt. I hemmiljö kan radiostörningar uppstå och användaren bör då vidta lämpliga åtgärder. DVD-D7563...
- Seite 4 Thank you for buying this Pioneer product. Please read through these operating instructions so you will know how to operate your model properly. This product is an optional drive designed for exclusive use as the 700-disc changers, models DRM-7000. This means that this unit cannot be used alone or connected to other equipment than specified.
-
Seite 5: Safety Instructions
SAFETY INSTRUCTIONS To ensure your personal safety and to maximize the full operating potential of your Drive, read and follow these safety precautions: ENVIRONMENT - Please do not use the unit at places with much dust, high temperature, or high humidity. Never turn off the power to the unit or allow it to become subjected to shocks or vibrations during operation. - Seite 6 FEATURES High-speed reading Transfer rate (sustained): maximum 8,100 KBytes/sec. (DVD-ROM/Single) maximum 4,800 KBytes/sec. (CD-ROM/Mode 1) NOTE: The data transfer rate may not be output due to disc quality and record conditions. High-speed access (Random average): 120 ms (DVD-ROM/Single) 90 ms (CD-ROM/Mode 1) SCSI-2 interface specifications Buffer size: 512 KBytes...
- Seite 7 A HARDWARE TOUR 1 2 34 REAR VIEW BLOCK SIZE 512 byte 2048 byte WIRING MONITOR IND SCSI TERM IND BLOCK SIZE TERM ON / OFF RELEASE LOCK SCSI ID 1 SCSI termination switch been specified as the drive to be swapped during the swapping of drives.
- Seite 8 A HARDWARE TOUR TOP VIEW 0 Function switch ON OFF This switch is used to check the device before shipment, and its setting should never be changed. SCSI mode selection switch OFF: SCSI-2 mode; burst transmission rate: 10 MByte/sec ON: SCSI-3 mode; burst transmission rate: 20 MByte/sec This switch is set off (SCSI-2 mode) at the time of shipment from the factory.
- Seite 9 TO INSTALL THE DRIVE 1. When inserting a drive, be sure to Wiring monitor indicator place the drive on the changer guide rails and push the drive in until the lock lever on the drive shifts to the locked position. Maybe you can hear a clicking sound then.
-
Seite 10: Specifications
Region codes are part of the DVD standard. There is a Region number located within one or all of the components required for DVD-VIDEO playback. The region code on the DVD-D7563 can be changed ONLY 5 times, including the 1st setting. Please be aware that the 5th change will be PERMANENT. Therefore please use caution when changing the region code. - Seite 11 Nous vous remercions de l'achat de ce produit Pioneer. Pour savoir comment fonctionne ce modèle, veuillez lire attentivement ce mode emploi. Ce produit est un lecteur disponible en option, destiné à un usage exclusif avec les changeurs à 700 disques (modèles DRM-7000). Cela signifie que vous ne pouvez pas utiliser cet appareil seul ou raccordé...
-
Seite 12: Instructions De Securite
INSTRUCTIONS DE SECURITE Pour garantir votre sécurité personnelle et obtenir le maximum de votre lecteur, lire et suivre ces consignes de sécurité: ENVIRONNEMENT - Ne pas utiliser cet appareil dans des endroits avec beaucoup de poussière, une température ou une humidité élevée. Ne jamais mettre l’appareil hors tension ou l’exposer à... -
Seite 13: Caracteristiques Principales
CARACTERISTIQUES PRINCIPALES Lecture à haute vitesse Vitesse de transfert (continue): maximum 8.100 KO/sec. (DVD-ROM/Simple) maximum 4.800 KO/sec. (CD-ROM/Mode1) REMARQUE: Il se peut que le taux de transfert de données ne soit pas affiché en raison de la qualité du disque et des conditions d'enregistrement. Accès à... - Seite 14 TOUR DU MATERIEL 1 2 34 VUE DE DERRIERE BLOCK SIZE 512 byte 2048 byte WIRING MONITOR IND SCSI TERM IND BLOCK SIZE TERM ON / OFF RELEASE LOCK SCSI ID 1 Commutateur de terminaison SCSI pendant une opération d'échange de lecteurs.
- Seite 15 TOUR DU MATERIEL VUE D'EN HAUT 0 Commutateur de fonction ON OFF Ce commutateur sert à vérifier l'appareil avant son expédition. Ne changez jamais sa position. Commutateur de sélection de mode SCSI OFF: mode SCSI-2; débit de transmission en rafale: 10 MO/s ON: mode SCSI-3;...
- Seite 16 POUR INSTALLER LE LECTEUR 1. Lorsque vous introduisez un lecteur, Voyant de contrôle de câblage posez-le sur les rails de guidage du changeur et appuyez jusqu’à ce que le levier de verrouillage du lecteur s’enclenche en position verrouillé. Il se peut que vous entendiez un léger clic.
-
Seite 17: Fiche Technique
Les codes régionaux sont couverts par la norme DVD. Un code régional figure dans un ou plusieurs composants nécessaires à la lecture des disques DVD-VIDEO. Le code régional du DVD-D7563 peut être modifié 5 fois SEULEMENT (premier réglage compris). N’oubliez donc pas que la cinquième modification devient DEFINITIVE. Soyez donc particulièrement vigilant lorsque vous modifiez le code régional. - Seite 18 Vielen Dank für den Kauf dieses Pioneer-Produkts. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um sich mit der Bedienung des Geräts vertraut zu machen. Dieses Produkt ist ein optionales Laufwerk, das nur bei 700-Disc-Wechsler der Reihe DRM-7000 eingesetzt werden kann. Dieses Laufwerk kann also nicht als selbständiges Gerät betrieben werden oder an andere als die angegebenen Geräte angeschlossen...
-
Seite 19: Sicherheitsanweisungen
SICHERHEITSANWEISUNGEN Um Ihre eigene Sicherheit sicherzustellen, und um die volle Funktion Ihres DVD-ROM- Laufwerks zu maximieren, lesen Sie diese Sicherheitsvorschriften bitte sorgfältig durch: BETRIEBSBEDINGUNGEN - Betreiben Sie das Gerät nicht an Orten, wo starkes Staubaufkommen, hohe Temperaturen und hohe Luftfeuchtigkeiten vorherrschen. Schalten Sie keinesfalls dieNetzspannungsversorgung zum Gerät aus, und vermeiden Sie, dass dasGerät Stößen und Vibrationen während des Betriebs ausgesetztwird. - Seite 20 MERKMALE Datenabruf mit hoher Geschwindigkeit Datentransferrate (Dauerbetrieb): maximum 8.100 KBytes/sec (DVD-ROM/Einseitig) maximum 4.800 KBytes/sec (CD-ROM/Modus1) HINWEIS: Die maximale Datentransferrate kann möglicherweise aufgrund der Disc-Qualität und Aufnahmebedingungen nicht erzielt werden. Zugriff mit hoher Geschwindigkeit (Zufallszugriff durchschn): 120 ms (DVD-ROM/Einseitig) 90 ms (CD-ROM/Modus1) Entspricht den Anschlußspezifikationen für SCSI-2 Datenpufferkapazität: 512 KBytes...
-
Seite 21: Beschreibung Der Hardware
BESCHREIBUNG DER HARDWARE 1 2 34 ANSICHT DER RÜCKSEITE BLOCK SIZE 512 byte 2048 byte WIRING MONITOR IND SCSI TERM IND BLOCK SIZE TERM ON / OFF RELEASE LOCK SCSI ID 1 SCSI-Abschluß-Schalter 5 Wechsler-Schnittstellenkabel Mit diesem Schalter wird der interne SCSI- Dieses Kabel muß... -
Seite 22: Installation Des Laufwerks
BESCHREIBUNG DER HARDWARE ANSICHT VON OBEN 0 Funktionsschalter ON OFF Mit diesem Schalter wird das Gerät vor der Lieferung überprüft. Diese Schaltereinstellung darf nicht geändert werden. SCSI-Moduswahlschalter OFF: SCSI-2-Modus; Burst-Übertragungsrate: 10 Mbyte/s ON: SCSI-3-Modus; Burst-Übertragungsrate: 20 Mbyte/s Werkseitig ist dieser Schalter ausgeschaltet (SCSI-2-Modus). HINWEIS: In der Regel sollte dieser Schalter ausgeschaltet bleiben (SCSI-2-Modus). - Seite 23 INSTALLATION DES LAUFWERKS 1. Setzen Sie das Laufwerk auf die Verkabelungsüberwachungsanzeige Führungsschienen des Wechslers, und schieben Sie das Laufwerk hinein, bis der Blockierhebel des Laufwerks einrastet. Möglicherweise hören Sie ein Klickgeräusch. Führungsschienen Wechsler-Schnittstellenkabel Laufwerk HINWEIS: Achten Sie darauf, das Wechsler-Schnittstellenkabel mit dem Anschluß...
-
Seite 24: Wissenswertes Über Regionalcodes
Regionalcodes sind Teil des DVD-Standards. Innerhalb einer oder aller für DVD-VIDEO- Wiedergabe erforderlichen Komponenten befindet sich eine Regionalnummer. Der Regionalcode auf dem DVD-D7563 kann NUR 5mal geändert werden, einschließlich der 1. Einstellung. Denken Sie bitte daran, dass die 5. Änderung PERMANENT ist und lassen Sie deshalb bei der Änderung des Regionalcodes Vorsicht walten. - Seite 25 このたびは、パイオニアの製品をお買い求めいただきまして、まことにありがとうご ざいます。本機の機能を十分に発揮させて効果的にご利用いただくために、この取扱 説明書を本機ご使用の前に最後まで必ずお読みください。 本機は700枚ディスクチェンジャー｢DRM-7000｣専用のオプションドライブです。 本機単体での使用および他の機器への取り付けはできません。 この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準に基づくクラ スA情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすこと があります。この場合には使用者が適切な対策を講ずるよう要求されることがありま す。 H063 Ja 使用上の注意 ● ホコリの多い場所や、高温・多湿の場所では使用しないでください。動作中に電源を 切ったり衝撃や振動を加えないでください。 ● 本機を操作する前に、必ずこの取扱説明書をお読みください。 ● お読みになった後は、必ず保管してください。使用中にわからないことや不具合が生じ たとき、きっとお役にたちます。 ● 異物や水が入らないよう注意してください。 ● 結露に注意してください。結露した場合は、1∼2時間程度放置してから使用してくださ い。 ● 内部点検や改造はお止めください。 ● ご使用中に本機から異常な音やにおいがしたときは、必ず電源を切ってから、点検を受 けてください。...
- Seite 26 特 長 データ転送速度（サステイン） max. 8,100 KB/s (DVD-ROM/Single) max. 4,800 KB/s (CD-ROM/Mode1) ＊ 使用するディスクの品質及び記録状態によっては、転送レートが低下します。 アクセスタイム（ランダムアクセス平均） 120 ms (DVD-ROM/Single) 90 ms (CD-ROM/Mode1) ホストインターフェース SCSI-2 (Fast SCSI) バッファサイズ 512 KB 対応フォーマット DVD-ROM (DVD-5、DVD-9) DVD-Video DVD-R DVD-RW Ver.1.1* CD-ROM Mode 1 CD-ROM XA Mode 2 (form 1、form 2) CD-DA、CD-R、CD-Extra、Video-CD CD-RW* ＊...
- Seite 27 各部の名称とはたらき 1 2 34 後面部 BLOCK SIZE 512 byte 2048 byte WIRING MONITOR IND SCSI TERM IND BLOCK SIZE TERM ON / OFF RELEASE LOCK SCSI ID 1 SCSI ターミネートスイッチ 5 チェンジャーインタフェースケーブル ドライブ内蔵のSCSIターミネータのON/ チェンジャー内部のチェンジャーインタ OFF を設定します。 フェースコネクタに接続します。 出荷時は「ON」に設定してあります。 6 電源用ケーブル 2 データブロックサイズスイッチ...
- Seite 28 各部の名称とはたらき 上面部 0 ファンクションスイッチ ON OFF このスイッチは工場出荷時の検査に使用します。 設定を変えないでください。 SCSI モード切換スイッチ SCSI-2 モード バースト転送レート 10MByte/sec SCSI-3 モード バースト転送レート 20MByte/sec 工場出荷時は OFF (SCSI-2 モード) に設定されています。 注意） 通常のご使用では OFF (SCSI-2 モード) の設定のままお使いいただくこ とを推奨します。 ON (SCSI-3 モード) に設定した場合、お使いの接続ケーブルや使用環境 等によっては正常に動作しない事があります。 ドライブの取り付けかた 静電気に関する注意 ドライブを取り扱う場合、各コネクター端子部分には絶対に触れないでください。 また、 チェンジャーにドライブを追加する場合は身体の一部をチェンジャー本体の 金属部に接触させてから行ってください。...
- Seite 29 ドライブの取り付けかた 1. チェンジャーのガイドレールにドライ ご注意： ブを載せ、カチッと音がし、ロックレ チェンジャーインタフェースケーブルは、 ドライブを取り付けたベイに対応するコネ バーが「LOCK」側に倒れるまで押し クタに接続してください。 （ コネクタには対 込みます。 ガイドレール 応するベイ番号のラベルが貼ってありま す。 ） 誤って隣接するコネクタに接続した場 ドライブ 合、ディスクを破損することがあります。 4. SCSI インタフェースケーブルを接続 します。 SCSI ケーブルの配線は、チェンジャーを どのような構成にするかによって異なりま す。 詳しくは700枚ディスクチェンジャー 「DRM-7000」 の取扱説明書をご参照くだ さい。 ロックレバー ドライブをチェンジャーから取り外すとき は、ロックレバーを「RELEASE」側へ倒 しながら引き抜きます。 ご注意： チェンジャーインタフェースケーブルが接 2. 電源用ケーブルを接続します。 続されていないと、チェンジャーはドライ ワイヤリングモニタインジケータが点灯...
- Seite 30 リージョン（地域）コードについて 地域コードは、DVD 規格の一部です。 DVD ビデオディスク及び DVD ビデオプレーヤには発売地域ごとに再生可能な地域 コードが設けられており、ディスクとプレーヤの地域コードが一致しなければ再生は 行えません。 このドライブの地域コードの変更は（初回の設定を含め）5 回しか行えません（5 回 目の変更が最終の地域コードとして固定されます）ので、変更を行う際には十分に注 意してください。 ＊ 地域コードの変更（設定）方法は、使用するデコーダや OS 等により異なります。 仕 様 [ 一般性能 ] ディスク直径 12cm 転送レート(サスティンド) max. 8,100 KB/s (DVD-ROM/Single)* max. 4,800 KB/s (CD-ROM/Mode1)* ＊ 使用するディスクの品質及び記録状態によっては、転送レートが低下します。 アクセスタイム（ランダム平均値） 120 ms (DVD-ROM/Single) 90 ms (CD-ROM/Mode1) データバッファ容量...
- Seite 32 Laser Optical Systems Division: 2265 East 220th Street, Long Beach, CA 90810, U.S.A. TEL: 1-310-952-2111 PIONEER EUROPE NV Multimedia Division: PIONEER House, Hollybush Hill, STOKE POGES, SLOUCH SL2 4QP U.K. TEL: 44-1753-789-789 PIONEER ELECTRONICS OF CANADA, INC. Industrial Products Department: 300 Allstate Parkway, Markham, Ontario L3R OP2, Canada TEL: 1-905-479-4411 PIONEER ELECTRONICS AUSTRALIA PTY.
