ITALIANO

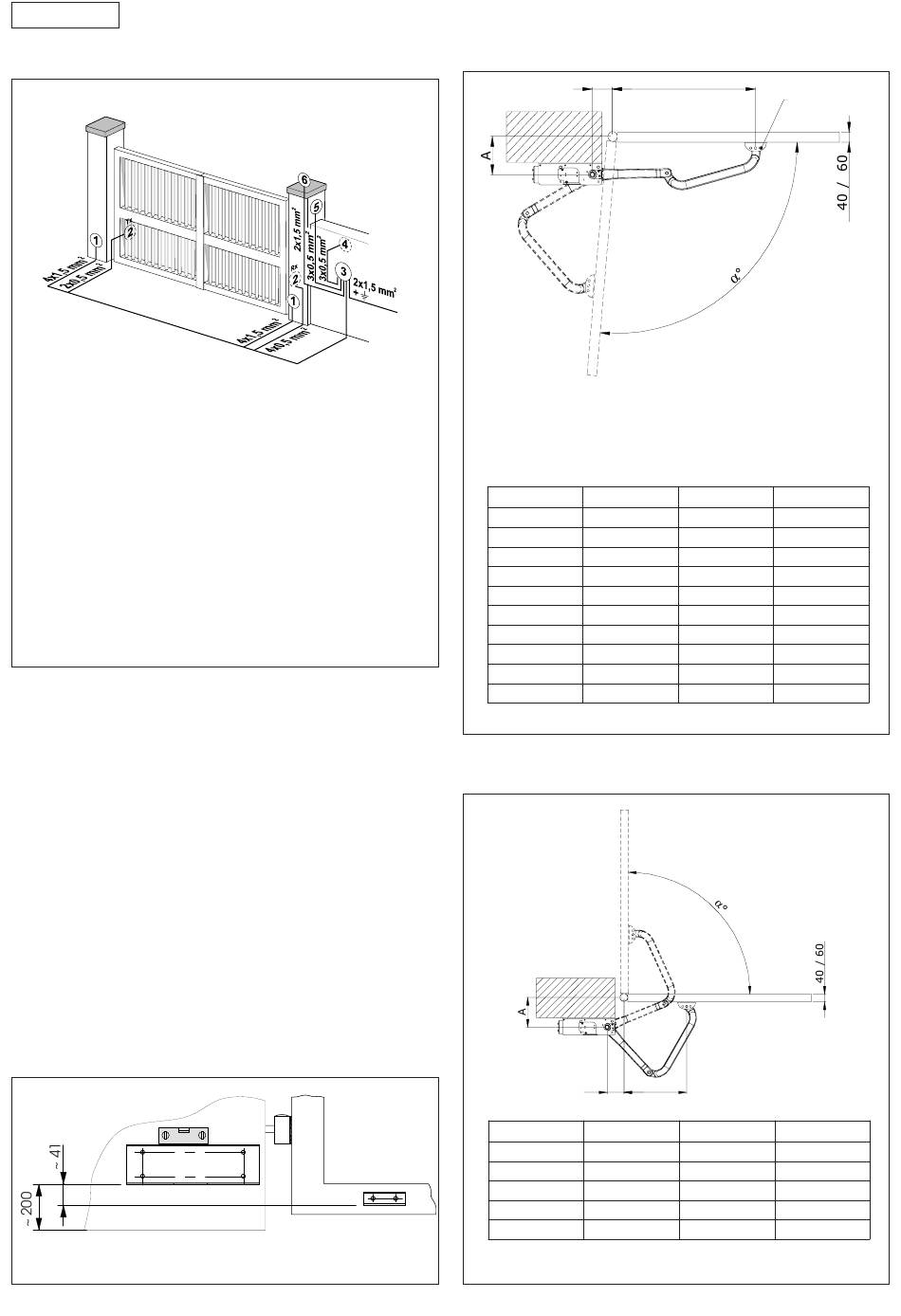

3. PREDISPOSIZIONI ELETTRICHE (impianto standard)
1)
Operatori
2)
Fotocellule
3)
Apparecchiatura elettronica
4)
Pulsante a chiave
5)
Ricevente radio
6)
Lampeggiatore
Note: 1) Per la messa in opera dei cavi elettrici utilizzare
adeguati tubi rigidi e/o flessibili.
2) Separare sempre i cavi di collegamento degli
accessori a bassa tensione da quelli di alimenta-
zione a 230V~. Per evitare qualsiasi interferenza
utilizzare guaine separate.
4. INSTALLAZIONE DELL'AUTOMAZIONE
4.1.
VERIFICHE PRELIMINARI
Per la sicurezza e per un corretto funzionamento
dell'automazione, verificare l'esistenza dei seguenti requisiti:
•
La struttura del cancello deve essere idonea per essere
automatizzata. In particolare verificare che sia sufficiente-
mente robusta e rigida e che le dimensioni siano conformi
a quelle indicate nelle caratteristiche tecniche.
•
Verificare il movimento regolare e uniforme delle ante, privo
di attriti irregolari durante tutta la corsa.
•
Verificare il buono stato delle cerniere.
•
Verificare la presenza degli arresti meccanici di finecorsa.Si
raccomanda di effettuare gli eventuali interventi fabbrili
prima d'installare l'automazione.
4.2.
QUOTE D'INSTALLAZIONE
Determinare la posizione di montaggio dell'operatore facendo
riferimento alle fig. 4-5-6.
• quote in mm
4.2.1. QUOTE CONSIGLIATE APERTURA VERSO L'INTERNO
Note: Per aperture di 120° il braccio curvo deve essere
fissato nel foro contrassegnato con la lettera X
A
60÷110
110÷160
160÷210
210÷260
260÷310
310÷360
60÷110
110÷160
Fig. 3
160÷210
210÷260
• quote in mm
4.2.2. QUOTE CONSIGLIATE APERTURA VERSO L'ESTERNO
A
60÷110
110÷160
160÷210
210÷260
260÷310
Fig. 4
• quote in mm
2
B
C
B
C (max)
110÷130
730
110÷130
720
110÷130
710
110÷130
700
110÷130
690
110÷130
670
190÷210
650
230÷250
600
290÷310
540
310÷330
510
B
C
B
C (max)
110÷130
430
110÷130
380
110÷130
330
110÷130
280
110÷130
240
X
α α α α α
90°
90°
90°
90°
90°
90°
120°
120°
120°
120°
Fig. 5
α α α α α
90°
90°
90°
90°
90°
Fig. 6
