Le presenti istruzioni sono valide per il seguente modello:
EURO TRIGON 02
L'automazione esterna a bracci snodati, consente di
automatizzare cancelli a battente residenziali con ante fino a
3 m. di lunghezza, ed è particolarmente idonea per applicazioni
su pilastri di grandi dimensioni senza bisogno di realizzare nicchie
(talvolta necessarie per rispettare le quote d'installazione degli
operatori a pistone).
È costituita da un operatore elettromeccanico irreversibile con
carter di protezione e un sistema di azionamento a bracci
snodati da applicare al cancello con gli opportuni accessori.
Il sistema irreversibile garantisce il blocco meccanico del cancello
quando il motore non è in funzione, e per ante fino a 2 m. di
lunghezza non occorre installare alcuna serratura.
Uno sblocco manuale rende manovrabile il cancello in caso di
black-out o disservizio.
Per ottenere la sicurezza antischiacciamento è necessario
utilizzare apparecchiature elettroniche dotate del dispositivo
elettronico di regolazione della coppia.
L'automazione è stata progettata e costruita per controllare
l'accesso veicolare. Evitare qualsiasi altro diverso utilizzo.

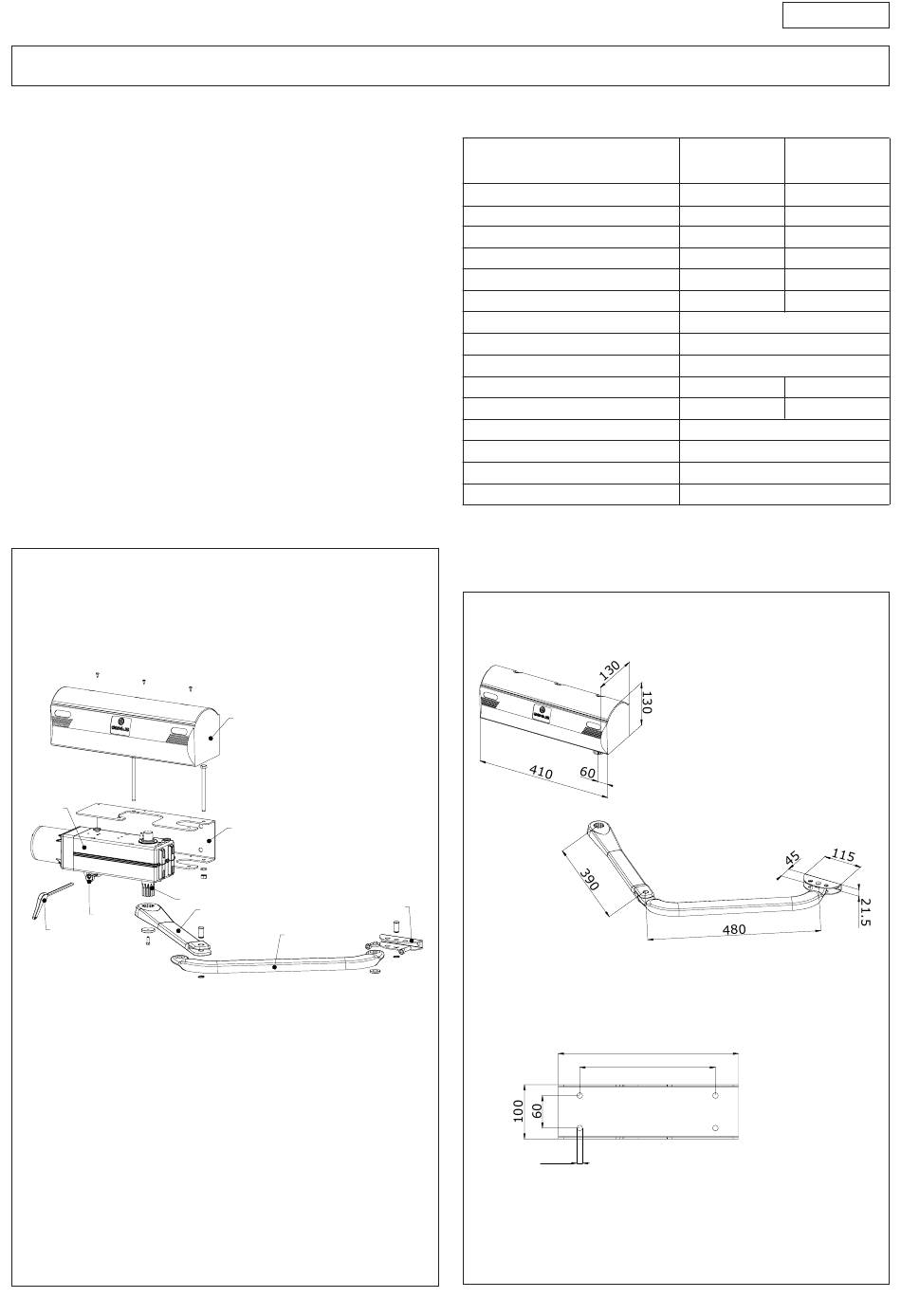

1. DESCRIZIONE E CARATTERISTICHE TECNICHE
5
6
4
3
1)
Carter
2)
Piastra base di fissaggio operatore
3)
Chiave di sblocco
4)
Sblocco
5)
Motoriduttore
6)
Albero di trasmissione
7)
Leva dritta del braccio snodato
8)
Leva curva del braccio snodato
9)
Attacco anteriore
AUTOMAZIONE EURO TRIGON 02
1
2
7
8
TAB. 1 CARATTERISTICHE TECNICHE MOTORIDUTTORE
MODELLO
Alimentazione
Potenza assorbita
Corrente assorbita
Coppia max
Condensatore di spunto
Termoprotezione avvolgimento
Rapporto di riduzione
Velocità angolare
Temperatura ambiente
Frequenza di utilizzo
Cicli / ora
Peso motoriduttore
Grado di protezione
Dimensioni
Lunghezza max anta
2. DIMENSIONI
9
Ø 10
• quote in mm
Fig. 1
1
ITALIANO
EUROTRIGON 02
EUROTRIGON 02 24
TRIGON K
230V~ 50Hz
280W
1.2A
250Nm
8µF
140°C
1:700
8°/sec
-20°C +55°C
S3 - 100%
S3 - 30%
> 30
11.5Kg
IP44
vedi fig.2
3 m
332
250
TIGON K 24
24Vdc
40W
2A
200Nm
>100
Fig. 2
