6.3 Einbauhinweise

Folgende Einbauhinweise müssen beachtet werden.
Die Luftstromsonde INT512 muss mit Pfeil in Strömungsrichtung ±2,5° montiert werden (s. Abbildung
1).
Der Luftstromwächter INT511 kann drehrichtungsunabhängig montiert werden.

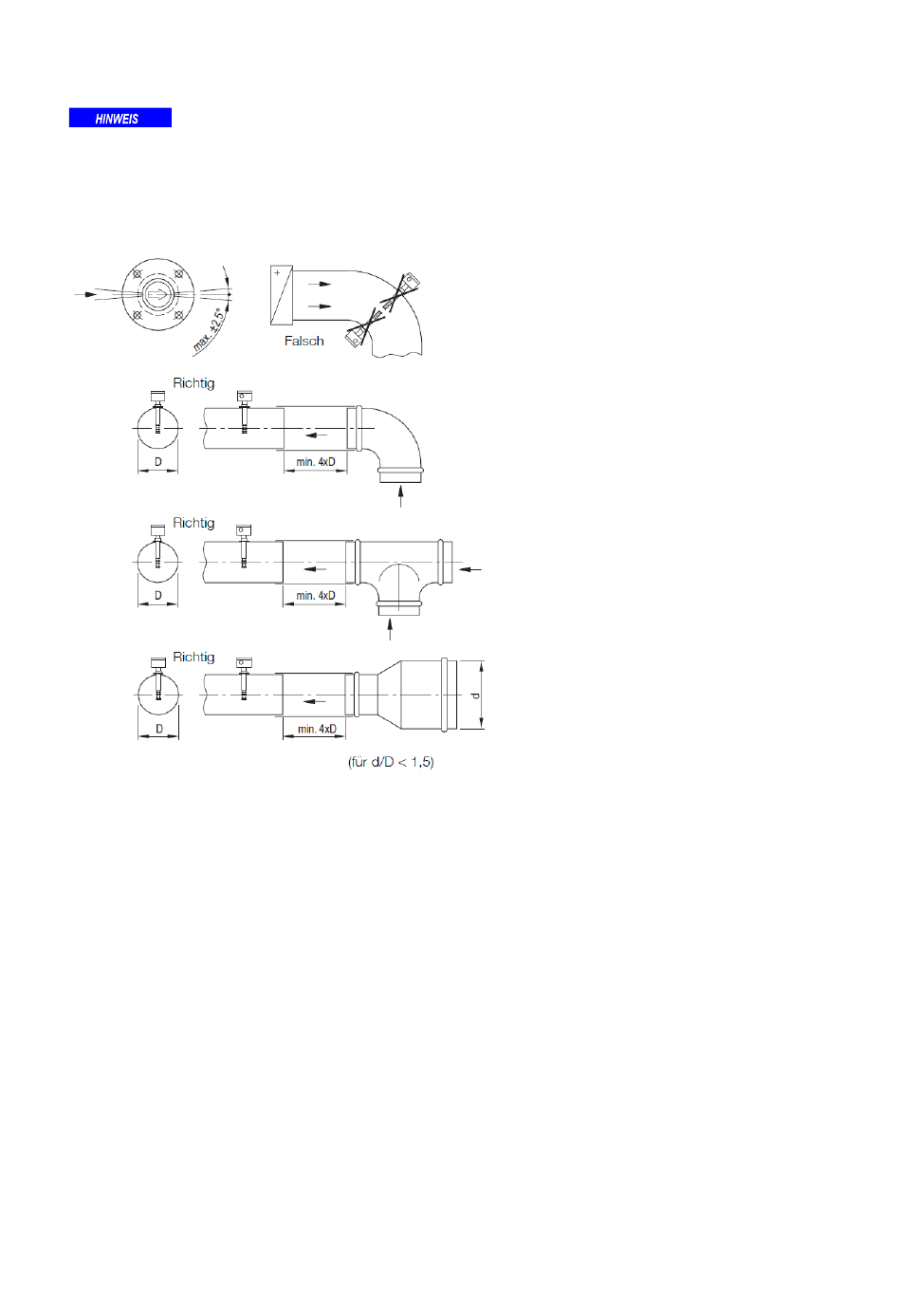

Abbildung 1
Die Montage des Luftstromwächters bzw. der Luftstromsonde so vornehmen, dass der Sensorkopf im
mittleren Drittel des Luftkanalquerschnitts positioniert ist.
Zu große Bohrungen für das Sondenrohr erzeugen Fremdluft und damit Fehlmessungen.
Gegebenenfalls Abdichtung vornehmen.
