Inhaltszusammenfassung für KRIWAN INT511
- Seite 1 KRIWAN Luftstromtechnik Betriebsanleitung Zubehör und Anwendungshinweise...
-
Seite 2: Inhaltsverzeichnis
7.2 Luftstromsonde (INT512) 8. Instandhaltung 8.1 Inspektion 8.1.1 Funktionskontrolle 8.2 Wartung 8.3 Reinigung 8.3.1 Luftstromsonde INT512 mit offenem Sensorkopf 8.3.2 Luftstromwächter INT511 mit geschlossenem Sensorkopf 9. Außerbetriebnahme und Demontage 10. Entsorgung 11. Zubehör 11.1 Erhältliches Zubehör 11.1.1 Montage Anschlusskabel 800.00114... -
Seite 3: Allgemeine Angaben
Fax: (+49) 7947 1288 E-mail: info@kriwan.com Website: www.kriwan.com Aufbewahrungshinweis Dieses Dokument steht unter www.kriwan.com als Download zur Verfügung. Ein fehlendes Dokument oder fehlende Seiten müssen umgehend ersetzt werden. Ergänzende Dokumente Im Zusammenhang mit diesen Anwendungshinweisen sind folgende Dokumente und Unterlagen zu beachten: •... -
Seite 4: Urheberrecht
Änderungen in diesem Dokument können ohne weitere Bekanntgabe durchgeführt werden. Die jeweils aktuelle Version ist beim Hersteller erhältlich. Urheberrecht © KRIWAN Industrie-Elektronik GmbH Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung durch den Hersteller weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern gespeichert werden. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Bedeutung der verwendeten Symbole und Sicherheitshinweise in diesem Dokument Beachten Sie, dass ein Sicherheitssymbol niemals den Text eines Sicherheitshinweises ersetzen kann - der Text eines Sicherheitshinweises ist daher immer vollständig zu lesen! Dieses Dokument enthält Informationen, die zum Schutz von Personen vor Verletzungen sowie zur Vermeidung von Sachschäden beachtet werden müssen. -
Seite 6: Sorgfaltspflicht Des Betreibers
Benutzen Sie das Gerät • bestimmungsgemäß • in einwandfreiem Zustand • sicherheits- und gefahrenbewusst. Das Gerät darf nur innerhalb seiner vorgegebenen Leistungsgrenzen betrieben werden (siehe Technische Daten). Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen. Als Ersatzteile und Zubehör sind ausschließlich Originalteile des Herstellers zugelassen. 2.2.1 Sorgfaltspflicht des Betreibers Das Umsetzen eines geeigneten Sicherheitskonzepts und die Schaffung weiterer Sicherheitseinrichtungen liegt in der Verantwortlichkeit des Betreibers. -
Seite 7: Umgebungsbedingte Gefährdungen
2.3.3 Umgebungsbedingte Gefährdungen Elektrische Zündquellen • Explosion durch elektrische Zündung einer explosionsfähigen Atmosphäre. Das Gerät darf nur dann in explosionsfähiger Atmosphäre betrieben werden, wenn dies im Datenblatt ausdrücklich zugelassen ist (ATEX-Zulassung oder Herstellererklärung). Elektrische Zündquellen • Brand durch Überhitzung. Das Gerät darf nicht in brandgefährdeten Bereichen betrieben werden. 800.00114... -
Seite 8: Produktbeschreibung
Luftstromgeschwindigkeiten zu erfassen (siehe auch Kapitel „Anwendung“ des zugehörigen Datenblattes). Besondere Angaben zur bestimmungsgemäßen Verwendung: • Der KRIWAN Luftstromwächter bzw. die KRIWAN Strömungssonde darf nur innerhalb der vorgegebenen Leistungsgrenzen betrieben werden (siehe Kapitel Technische Daten des zugehörigen Datenblattes). • Das Beachten der Montageanleitung und die Einhaltung der Wartungs- und Instandsetzungsvorschriften sind Voraussetzung für die bestimmungsgemäße Verwendung. -
Seite 9: Nutzergrenzen
3.4.4. Nutzergrenzen Normalbetrieb: eingewiesenes Personal Wartung/Instandsetzung: eingewiesenes Fachpersonal des Betreibers oder des Herstellers 800.00114... -
Seite 10: Transport Und Lagerung

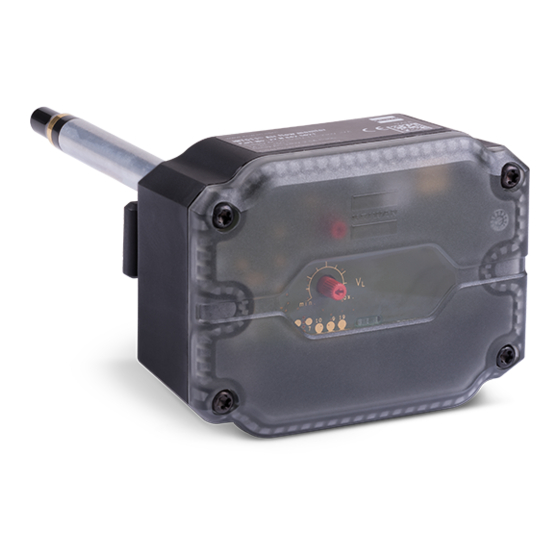

4. Transport und Lagerung Eindringendes Wasser • Eindringendes Wasser kann Störungen verursachen. Transport und Lagerung sind nur in einer geeigneten Transportverpackung zulässig. 5. Komponenten 5.1 Luftstromwächter INT511 • Sondenrohr mit Anschlussdose • Kabelverschraubung • Befestigungsflansch für Kanalmontage • Gewebeschlauchabschnitte bei Netzanschluss •... -
Seite 11: Montage
Geeignete Filtermaßnahmen vorsehen und Wartungsintervalle zur Reinigung festlegen. Abrasive Bestandteile des Luftstromes können zur dauerhaften Beschädigung bis zum Ausfall des Produktes führen. Geeignete Filtermaßnahmen vorsehen. 6.2 Benötigtes Werkzeug Montage INT511 Luftstromwächter: • Schraubendreher Innensechsrund T20 (Deckel Anschlussdose) • Schraubendreher Innensechsrund T20 (Flansch) •... -
Seite 12: Einbauhinweise
Folgende Einbauhinweise müssen beachtet werden. Die Luftstromsonde INT512 muss mit Pfeil in Strömungsrichtung ±2,5° montiert werden (s. Abbildung Der Luftstromwächter INT511 kann drehrichtungsunabhängig montiert werden. Abbildung 1 Die Montage des Luftstromwächters bzw. der Luftstromsonde so vornehmen, dass der Sensorkopf im mittleren Drittel des Luftkanalquerschnitts positioniert ist. -
Seite 13: Vorbereitung
Die Montage des Luftstromwächters bzw. der Luftstromsonde erfolgt immer mittels eines Flansches zur Kanalmontage (im Lieferumfang enthalten) oder zur Wandmontage (als Zubehör für die Luftstromsonde INT512 erhältlich), siehe Kapitel 10. Um Auswertefehler zu vermeiden, sind bei der Auswahl des Einbauortes außerdem folgende Punkte zu beachten: Sonde nur für Medium Luft einsetzen Sonde nicht im Bereich des Sensorkopfes anfassen... -
Seite 14: Elektrischer Anschluss
1. Bohrung (Ø13mm für Luftstromwächter bzw. Ø21mm für Luftstromsonde) in Kanal einbringen. 2. Mit Hilfe des Flansches als Bohrschablone (Luftstromwächter) die beiden Bohrungen für die Flanschbefestigung einbringen. 3. Den Flansch mit zwei geeigneten Schrauben fluchtend zur Bohrung befestigen. 4. Sondenrohr durch den Flansch einstecken und in der Tiefe ausrichten. 5. -
Seite 15: Anschluss Der Luftstromsonde Mit Anschlussgehäuse, Kabel Oder Steckeranschluss
7. Die Anlaufüberbrückungszeit kann mit dem Potentiometer (AÜ) linear zwischen 1 min (linker Anschlag) und 3 min eingestellt werden. Die Anlaufüberbrückungszeit dient dazu, ein Abschalten des INT511 während der Anlaufphase der Anlage zu verhindern, da je nach Anlage eine deutliche Verzögerung auftritt, bis sich die zu überwachende Strömungsgeschwindigkeit eingestellt hat. -
Seite 16: Störungen/Fehlersuche
7. Störungen/ Fehlersuche 7.1 Luftstromwächter (INT511) Störung mögliche Ursache Behebung Schaltet nicht wie gewünscht Potentiometer nicht richtig Potentiometereinstellung nach eingestellt Kapitel Sensorkopf verschmutzt Reinigen, siehe Kapitel 7.3 Luftströmung nicht wie Luftströmung prüfen angenommen Falsche Montage Einbauhinweise nach Kapitel 5.3 beachten Schaltet bei nicht vorhandener AÜ... -
Seite 17: Instandhaltung
8. Instandhaltung 8.1 Inspektion KRIWAN Luftstromwächter bzw. Luftstromsensoren sind wartungsfrei. Daher sind für sie keine festen Inspektionsintervalle vorgeschrieben. 8.1.1. Funktionskontrolle Bei anderweitigen Inspektionen in der Applikation sollten folgende Punkte geprüft werden: 1. Ist der Luftstromsensor vollständig bzw. mechanisch unversehrt oder verschmutzt? •... -
Seite 18: Außerbetriebnahme Und Demontage
9. Außerbetriebnahme und Demontage Stromschlag • Die Berührung von Spannung führenden Teilen kann zu schweren bis tödlichen Verletzungen führen. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden. Der entsprechende Teil der Anlage ist vor der Demontage stromlos zu schalten. -
Seite 19: Montage Anschlusskabel
11.1.1 Montage Anschlusskabel 1. Anschlusskabel an Stecker FA04106 montieren. Anzugsdrehmoment 0,5-1Nm 800.00114...
