Develop ineo+ series Kurzanleitung Seite 42

4
Nr. Name
15 Frontklappe
16 Bereich für mobile
Endgeräte
17 Netztaste
Seite/Rückseite

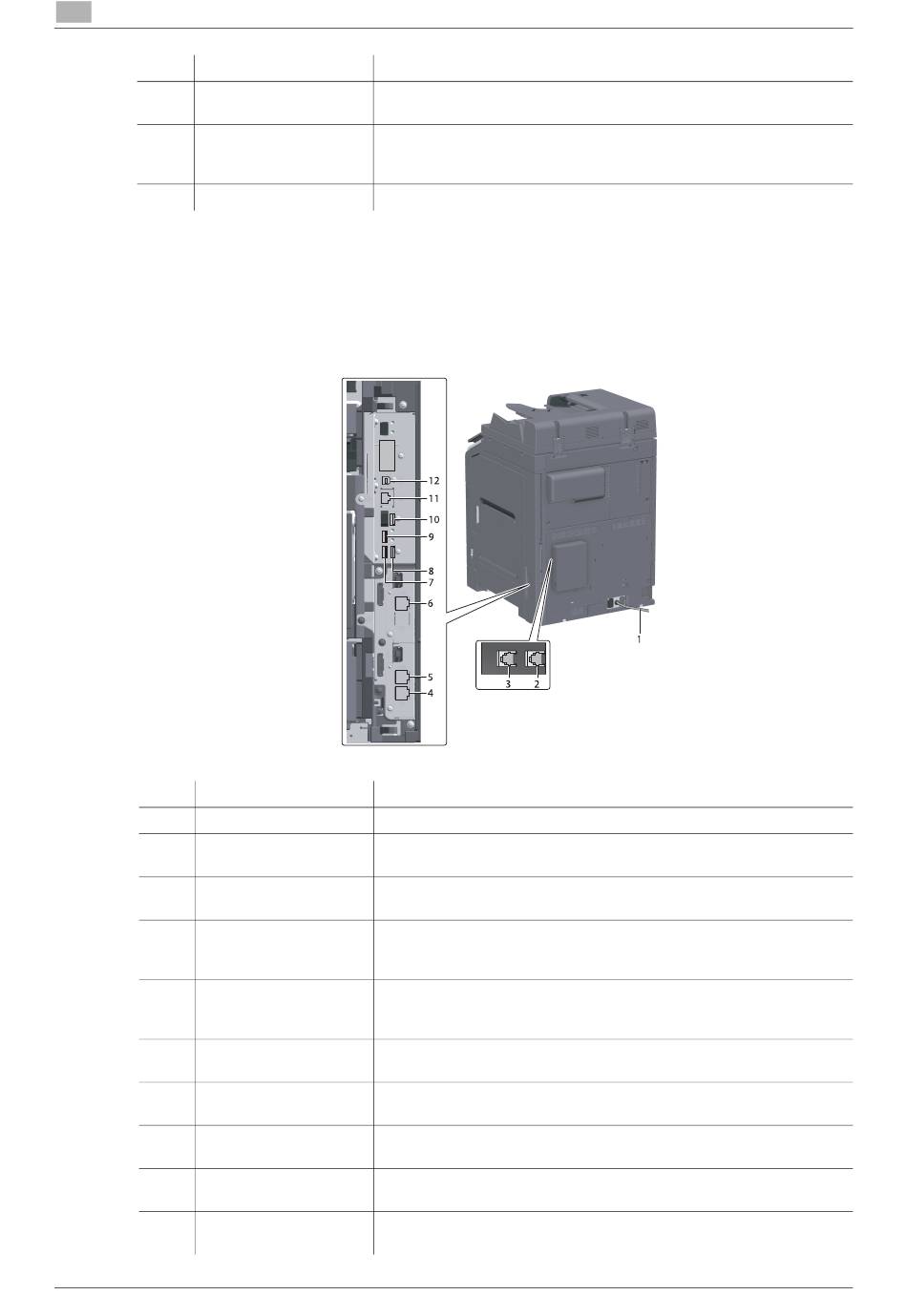

Die Abbildung zeigt das Hauptsystem mit Automatischem Duplex-Originaleinzug DF-714, Fax-Kit
FK-514, Fax-Kit FK-515 und Fax-Montage-Kit MK-742.
(Das Fax-Kit FK-515 und das Fax-Montage-Kit MK-742 können in Nordamerika und Hongkong verwendet
werden.)
Nr. Name
1 Netzkabel
2 Telefonbuchse 4
(LINE PORT4)
3 Telefonbuchse 3
(LINE PORT3)
4 Stecker für den
Anschluss eines
Telefons (TEL PORT1)
5 Telefonbuchse 1
(LINE PORT1)
6 Telefonbuchse 2
(LINE PORT2)
7 USB-Anschluss
(Typ A) USB 2.0/1.1
8 USB-Anschluss
(Typ A) USB 2.0/1.1
9 USB-Anschluss
(Typ C) USB3.0
10 USB-Anschluss
(Typ A) USB 2.0/1.1
4-8
Name der einzelnen Komponenten (Hauptsystem)
Beschreibung
Diese Klappe wird geöffnet, um die Tonerkartusche oder den Rest-
tonerbehälter auszutauschen und das Druckkopfglas zu reinigen.
Dieser Bereich wird verwendet, um dieses System mit einem NFC-
kompatiblem Android-Endgerät oder einem Bluetooth LE-kompatib-
lem iOS-Endgerät zu verknüpfen.
Schaltet in den Energiesparmodus um.
Beschreibung
Versorgt das System mit Strom.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Dient zum Anschließen eines Telefonkabels.
Schließen Sie das Kabel an diesem Anschluss an, auch wenn mehrere
Leitungen genutzt werden.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Schließen Sie das Kabel an diesen Anschluss an, wenn nur eine Tele-
fonleitung verwendet wird.
Dient zum Anschließen einer allgemeinen Teilnehmerleitung.
Wird für den Anschluss der FAX1-Leitung (optional) verwendet.
Wird für den Anschluss der FAX2-Leitung (optional) verwendet.
Wird für den Anschluss des WLAN-Schnittstellenkits (optional) ver-
wendet.
Wird für den Anschluss der Authentifizierungseinheit (optional) ver-
wendet.
4.2
ineo+ 360i/300i/250i
