4 Multiport

Der Multiport hat verschiedene Funktionen. Er beinhaltet die RS232 Schnittstelle, das GPS
Eingangssignal für die Zeitsynchronisierung und den Eingang für die Fernbedienung.
4.1

RS232 Schnittstelle

Die RS232 Schnittstelle hat verschiedene Funktionen:
•
Ausgang der Zeitdifferenz aller Startzeiten: Zeiten vom Starteingang (4) (grü-
ne/schwarze Bananenbuchse) und LED/LEG Zeiten
•
RS232 Schnittstelle zur Steuerung der Startuhr von einem PC (Tageszeit Display,
Countdown Display, Hupe, Startampel, Lautsprecher)
•
Verbindung für Drucker P5 zum Ausdruck aller Zeiten online oder offline.
Schnittstellenparameter:
•
RS232
•
1 start bit, 8 data bit, 1 stop bit, no parity bit
•
2400 Baudrate (für Drucker 2400)
•
Alle Daten sind in ASCII Format
•
Der PC muß warten bis die ASC3 antwortet vor nächstem Datenpacket
4.2

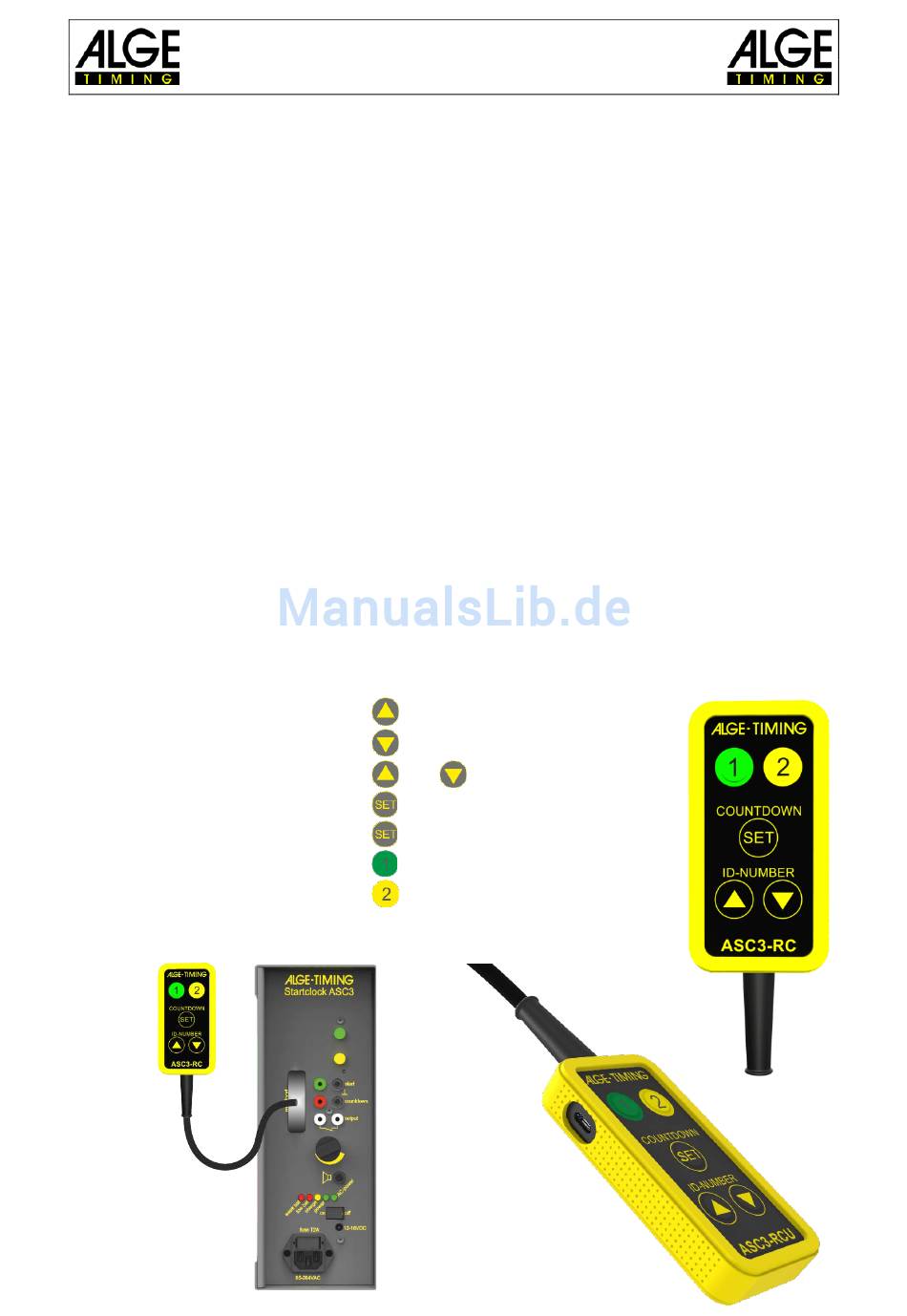

Fernbedienung ASC3-RC und ASC3-RCU

Die Fernbedienung wird zur Einstellung der Startnummern (StNr), zum Ändern des Count-
down Intervall und zur Einstellung der Helligkeit benutzt. Die Fernbedienung wird an der
Buchse (7) angeschlossen. Es gibt zwei verschiedene Modelle der Fernbedienung:
ASC3-RC: Einstellen der Startnummer, Startintervalle und LED-Helligkeit.
ASC3-RCU: Hat zusätzlich eine Micro-USB-Schnittstelle um die ASC3 am PC anzuschlie-
ßen (z.B. für Firmware-Update)
Nächste StNr:
Vorherige StNr:
Auf erste StNr zurücksetzen:
Countdown auswählen:
Helligkeit wählen:
Funktion als Taste (1) der ASC3:
Funktion als Taste (2) der ASC3:
Die ASC3-RC ist im Lieferumfang der ASC3 enthalten.
Bedienungsanleitung
Startuhr ASC3
drücken
drücken
und gleichzeitig drücken
drücken
sechs Sekunden drücken
drücken
drücken
-37-
