Einrichtung

Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
3
4
5
6
7
8
Medien und zusätzliche Artikel
Beschreibung
Ersatzteilkatalog
Bedienungsanleitung
Hinweis: Bestimmen Sie die linke und rechte Seite der
Maschine anhand der üblichen Einsatzposition.
1
Montieren der Laufräder
Für diesen Arbeitsschritt erforderliche
Teile:
2 Großes Laufrad
2 Kleines Laufrad
Verfahren
Die Druckscheiben, Distanzstücke und Spannkappen wurden
für den Versand an den Laufradspindeln montiert.
Beschreibung
Großes Laufrad
Kleines Laufrad
Antriebswelle
Keine Teile werden benötigt
Keine Teile werden benötigt
Schraube, 5/16 x 3-1/4 Zoll
Sicherungsmutter, 5/16 Zoll
Spannstift, 3/16 x 1-1/2 Zoll
Keine Teile werden benötigt
Keine Teile werden benötigt
Keine Teile werden benötigt
Menge
2
2
1
–
–
2
2
2
–
–
–
Menge
1
Lesen Sie die Unterlagen und bewahren Sie sie an einem
geeigneten Ort auf:
1
1. Nehmen Sie die Spannkappen von den Spindelwellen
ab, und schieben Sie die Distanzstücke und
Druckscheiben von der Wellen (Bild 2 & Bild 3).
1. Spannkappe
2. Druckscheiben
8
Verwendung
Montieren Sie die Laufräder.
Montieren Sie die Antriebswelle an der
Zugmaschine
Schließen Sie den rechten Schubarm
am Mähwerk an
Schließen Sie den linken Schubarm am
Mähwerk an
Verbinden Sie die Antriebswelle mit dem
Mähwerkgetriebe
Montieren Sie die Hubketten
Fetten Sie die Maschine ein.
Montieren Sie den Heckballast
Verwendung

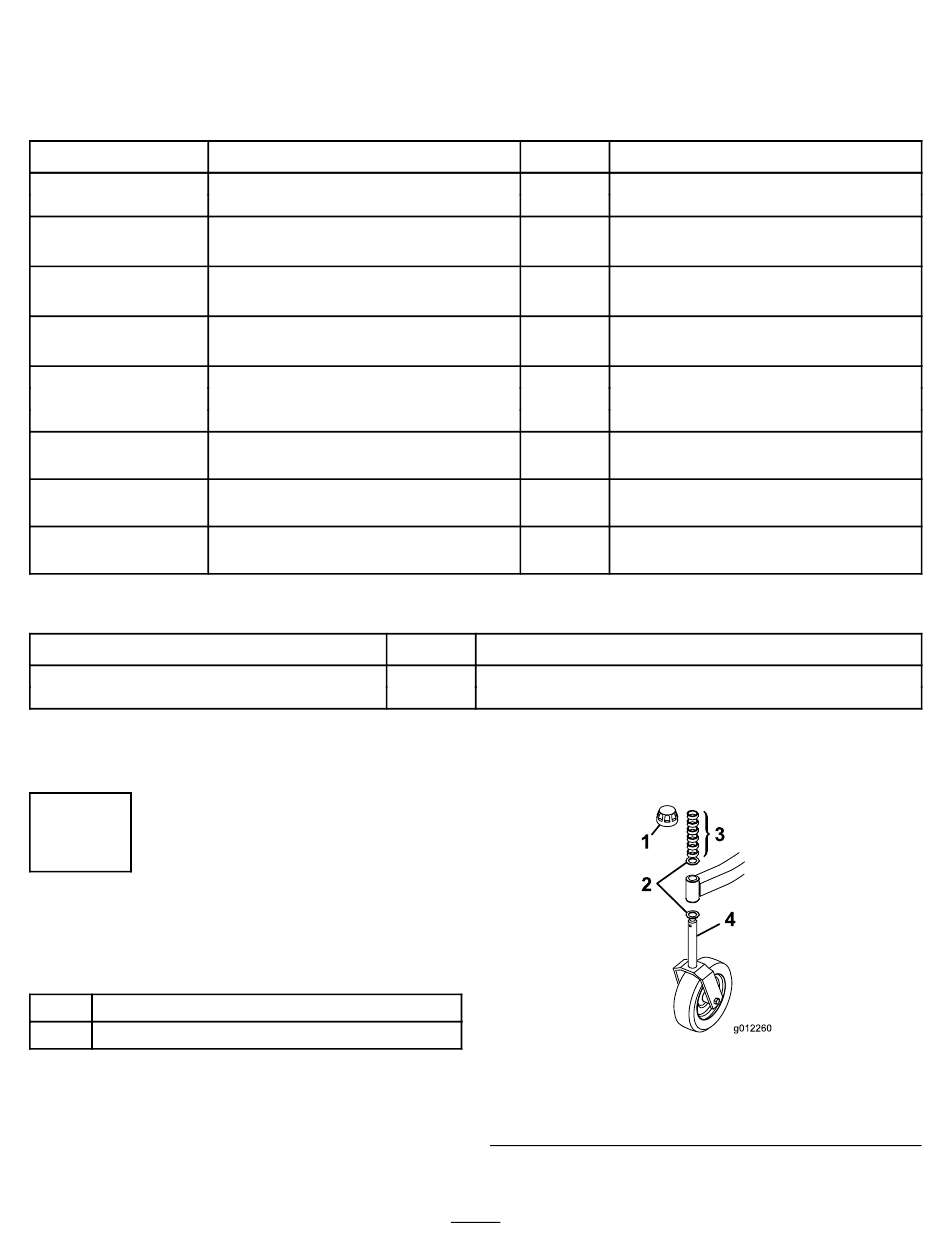

Bild 2
3. Distanzstücke
4. Große Laufradspindel
(vorne)
