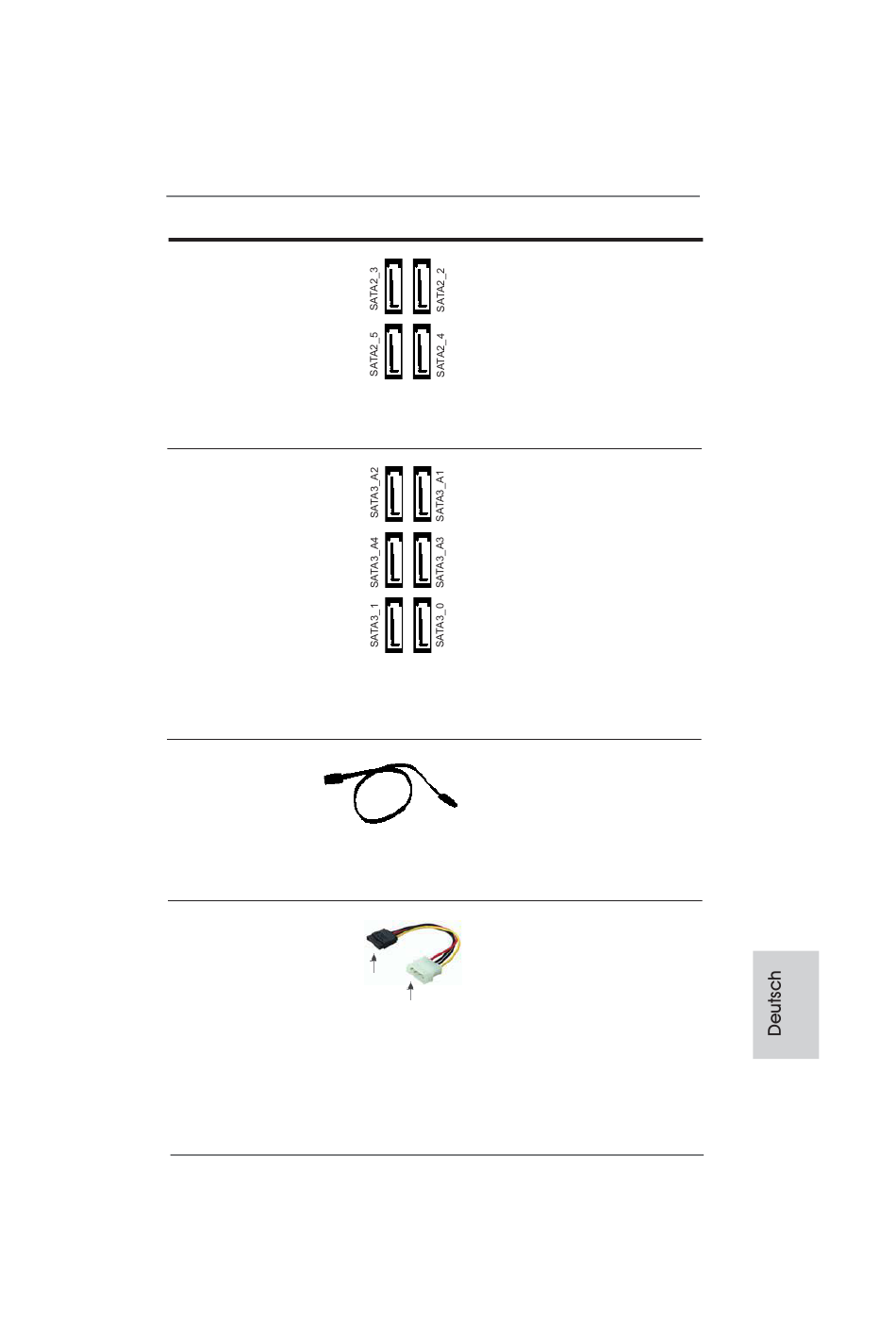

Seriell-ATAII-Anschlüsse
(SATA2_2_3: siehe S.2 - No. 13)
(SATA2_4_5: siehe S.2 - No. 14)
Seriell-ATA3-Anschlüsse
(SATA3_0_1: siehe S.2 - No. 12)
(SATA3_A1_A2: siehe S.2 - No. 10)
(SATA3_A3_A4: siehe S.2 - No. 11)
Serial ATA- (SATA-)
Datenkabel
(Option)
Serial ATA- (SATA-)
Stromversorgungskabel
(Option)
Verbindung zum
SATA-HDD-Stromanschluss
ASRock Z68 Extreme7 Gen3 Motherboard
Diese vier Serial ATAII-
(SATAII-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATAII-Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Diese sechs Serial ATA3-
(SATA3-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s. Wenn Sie die
Festplatte am eSATA-Port an
der Rückblende anschließen,
wird der interne SATA3_A4-
Anschluss deaktiviert.
SJedes Ende des SATA
Datenkabels kann an die SATA
/ SATAII / SATA3 Festplatte
oder das SATAII / SATA3
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Verbinden Sie das schwarze
Ende des SATA-Netzkabels mit
dem Netzanschluss am
Laufwerk. Verbinden Sie dann
das weiße Ende des SATA-
Verbindung zum
Netzteil
Stromversorgungskabels mit
dem Stromanschluss des
Netzteils.
67
