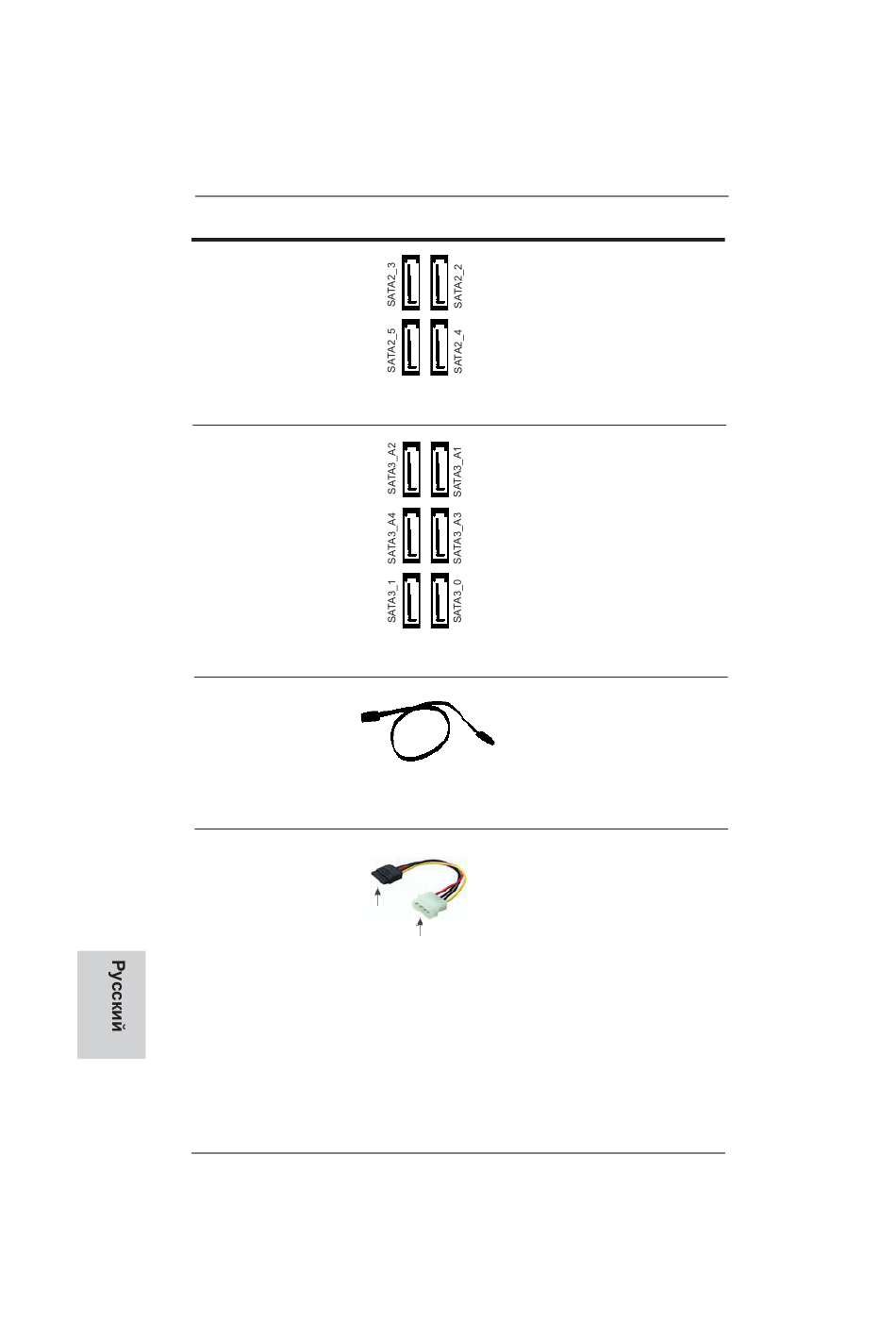

Разъемы Serial ATAII
(SATA2_2_3, см. стр. 2, п. 13)
(SATA2_4_5, см. стр. 2, п. 14)
Разъемы Serial ATA3
(SATA3_0_1, см. стр. 2, п. 12)
(SATA3_A1_A2, см. стр. 2, п. 10)
(SATA3_A3_A4, см. стр. 2, п. 11)
Информационный
кабель Serial ATA (SATA)
(дополнительно)
Кабель питания
Serial ATA (SATA)
(дополнительно)
подключите к соединителю
питания жесткого диска
интерфейса SATA
144
ASRock Z68 Extreme7 Gen3 Motherboard
Четыре соединителя Serial ATAII
предназначаются для
подключения внутренних
устройств хранения с
использованием интерфейсных
кабелей SATAII. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 3,0 Гбит/с.
Шесть соединителя Serial ATA3
предназначаются для
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с. При
установке жесткого диска в порт
eSATA задней системы ввода/
вывода, внутренний порт
SATA3_A4 не функционирует.
Информационный кабель
интерфейса SATA / SATAII / SATA3
не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATAII / SATA3
либо к материнской плате.
Присоедините кабель питания
стандарта SATA с помощью
соединителей на его черном
конце с ответными
соединителями питания на
каждом из жестких дисков.
подключите к
Затем соедините белый
источнику
конец кабеля питания стандарта
питания
SATA с блоком питания.
