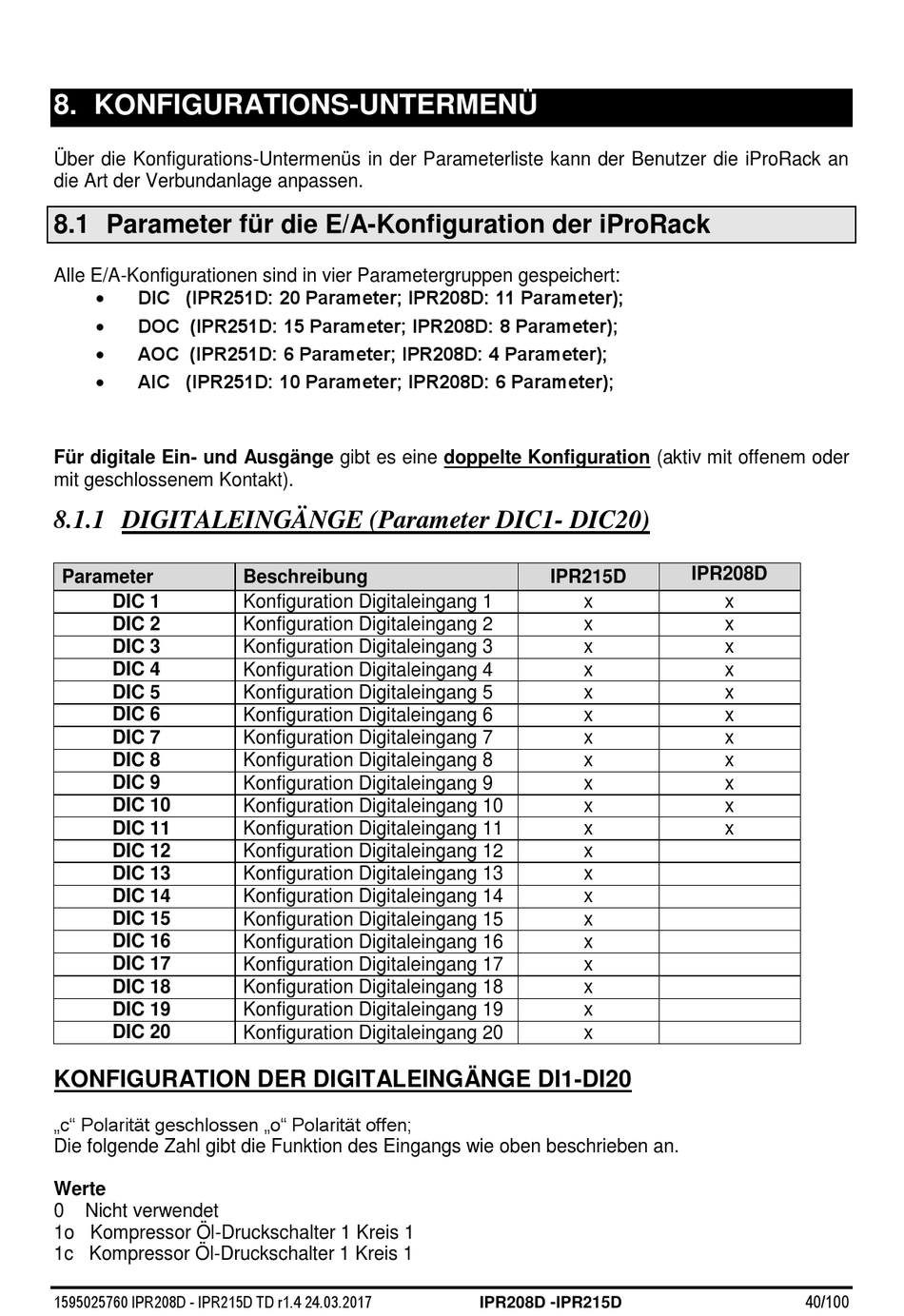

8. KONFIGURATIONS-UNTERMENÜ
Über die Konfigurations-Untermenüs in der Parameterliste kann der Benutzer die iProRack an
die Art der Verbundanlage anpassen.
8.1 Parameter für die E/A-Konfiguration der iProRack
Alle E/A-Konfigurationen sind in vier Parametergruppen gespeichert:

DIC (IPR251D: 20 Parameter; IPR208D: 11 Parameter);

DOC (IPR251D: 15 Parameter; IPR208D: 8 Parameter);

AOC (IPR251D: 6 Parameter; IPR208D: 4 Parameter);

AIC (IPR251D: 10 Parameter; IPR208D: 6 Parameter);
Für digitale Ein- und Ausgänge gibt es eine doppelte Konfiguration (aktiv mit offenem oder
mit geschlossenem Kontakt).
8.1.1 DIGITALEINGÄNGE (Parameter DIC1- DIC20)
Parameter
DIC 1
DIC 2
DIC 3
DIC 4
DIC 5
DIC 6
DIC 7
DIC 8
DIC 9
DIC 10
DIC 11
DIC 12
DIC 13
DIC 14
DIC 15
DIC 16
DIC 17
DIC 18
DIC 19
DIC 20
KONFIGURATION DER DIGITALEINGÄNGE DI1-DI20
„c" Polarität geschlossen „o" Polarität offen;
Die folgende Zahl gibt die Funktion des Eingangs wie oben beschrieben an.
Werte
0 Nicht verwendet
1o Kompressor Öl-Druckschalter 1 Kreis 1
1c Kompressor Öl-Druckschalter 1 Kreis 1
1595025760 IPR208D - IPR215D TD r1.4 24.03.2017
Beschreibung
Konfiguration Digitaleingang 1
Konfiguration Digitaleingang 2
Konfiguration Digitaleingang 3
Konfiguration Digitaleingang 4
Konfiguration Digitaleingang 5
Konfiguration Digitaleingang 6
Konfiguration Digitaleingang 7
Konfiguration Digitaleingang 8
Konfiguration Digitaleingang 9
Konfiguration Digitaleingang 10
Konfiguration Digitaleingang 11
Konfiguration Digitaleingang 12
Konfiguration Digitaleingang 13
Konfiguration Digitaleingang 14
Konfiguration Digitaleingang 15
Konfiguration Digitaleingang 16
Konfiguration Digitaleingang 17
Konfiguration Digitaleingang 18
Konfiguration Digitaleingang 19
Konfiguration Digitaleingang 20
IPR215D
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
IPR208D -IPR215D
IPR208D
x
x
x
x
x
x
x
x
x
x
x
