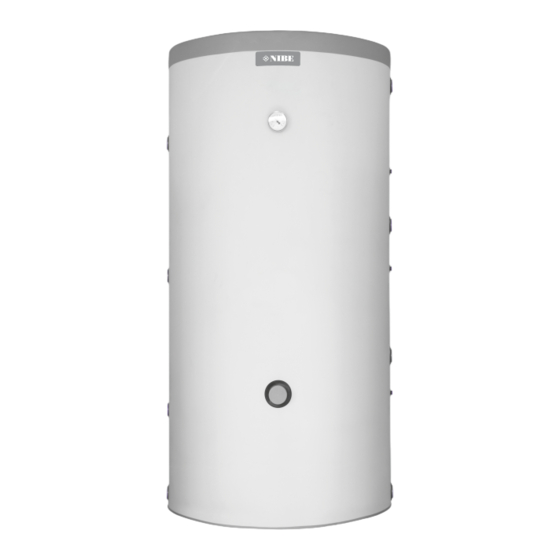

- Seite 1 CHB DE 1911-2 BENUTZER- UND INSTALLATEURHANDBUCH 431417 Speichertank NIBE UKV 20 500, 750, 1000...
-
Seite 3: Inhaltsverzeichnis
2 Für den Benutzer Kontrolle und Wartung Leerung Service 3 Für den Installateur Allgemeines Transport Aufstellung Position der Komponenten und Rohranschlüsse Demontage der Isolierung Installation Rohrinstallation Befüllung Elektrische Installation 4 Technische Daten Maße Technische Daten Energieverbrauchskennzeichnung Zubehör Kontaktinformationen NIBE UKV 20 Inhaltsverzeichnis... -
Seite 4: Wichtige Informationen
Dieses Handbuch verbleibt beim Kunden. Allgemeines Dieses Gerät darf von Kindern ab einem NIBE UKV 20 ist gemäß guter Ingenieurpraxis konstru- Alter von 8 Jahren sowie von Personen iert und hergestellt, um eine sichere Nutzung zu gewähr- mit eingeschränkten physischen, sensori- leisten. - Seite 5 Die Heizungsanlage ist vor der Inbetriebnahme einer Installationskontrolle gemäß den geltenden Vorschriften zu unterziehen. Diese Kontrolle darf nur von sachkundigen Personen ausgeführt werden. Beschreibung Anmerkung Unter- Datum ✔ schrift Heizungsmedium (Seite Absperrventile Sicherheitsventil NIBE UKV 20 Kapitel 1 | Wichtige Informationen...
-
Seite 6: Für Den Benutzer
Frost kann der Speichertank gesprengt werden. Service Wenden Sie sich bei Servicebedarf an den Installateur. Seriennummer (PZ3; 14 Ziffern) und Installationsdatum sind stets anzugeben. Es dürfen nur Ersatzteile verwendet werden, die von NIBE geliefert wurden. Kapitel 2 | Für den Benutzer NIBE UKV 20... -
Seite 7: Für Den Installateur
Allgemeines schluss und Tauchrohre zur Regelung der Brauchwas- serbereitung. NIBE UKV 20 ist ein Speichertank, der sich für den An- UKV 20-750 und UKV 20-1000 können mit einer Elektro- schluss an eine Wärmepumpe oder einen anderen ex- heizpatrone ausgestattet werden. UKV 20-500 kann mit ternen Wärmeerzeuger eignet. -
Seite 8: Aufstellung
Der Pufferspeicher muss in einem trockenen Raum mit einer Temperatur, die 0 °C nicht unterschreiten darf (frostfrei), installiert werden. Stellen Sie das NIBE UKV 20 auf eine feste Unterlage mit ausreichender Tragfähigkeit, vorzugsweise einen Betonfußboden oder ein Betonfundament. Nutzen Sie die einstellbaren Beine des Produkts, um das Gerät... -
Seite 9: Position Der Komponenten Und Rohranschlüsse
Anschluss, Messpunkt (Thermometer) Innengew. Ø 10 mm QM25 Ventil Entlüftung Innengew. ¾" Tauchrohr, Anschluss Innengew. Ø 16 mm Tauchrohr, Anschluss Innengew. Ø 16 mm Tauchrohr, Anschluss Innengew. Ø 16 mm Stellfüße Seriennummernschild NIBE UKV 20 Kapitel 3 | Für den Installateur... -
Seite 10: Demontage Der Isolierung
Komponenten in umgekehrter Reihenfol- ge wieder angebracht. Montieren Sie abschließend alle mitgelieferten Abdeck- scheiben am jeweiligen Anschluss, indem Sie sie auf- drücken. ACHTUNG! Montieren Sie die Abdeckscheiben vor der Rohrinstallation. Kapitel 3 | Für den Installateur NIBE UKV 20... -
Seite 11: Installation
Volumen- und Durchflussvergrößerung sowie Reduzierung von Knackgeräuschen durch Temperaturänderungen Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärme- pumpe liegt bzw. der Volumenstrom unkontrolliert gedrosselt wird, ist ein NIBE UKV 20 zur Volumen- und Durchflussvergrößerung zu installieren. NIBE UKV 20... - Seite 12 Volumen- und Volumenstromausgleich, 2 Rohre, Niedrigtemperaturfluss ohne Ausgleich Wenn das Systemvolumen im Klimatisierungssystem unter dem empfohlenen Mindestvolumen für die Wärme- pumpe liegt bzw. der Volumenstrom unkontrolliert gedrosselt wird, ist ein NIBE UKV 20 zur Volumen- und Durchflussvergrößerung zu installieren. Volumen- und Volumenstromausgleich, 3 Rohre, Niedrigtemperaturfluss ohne Ausgleich, max.
-
Seite 13: Rohrinstallation
(dieses enthält zunächst Lufteinschlüsse), HINWEIS! kann das Ventil geschlossen werden und der Spei- Der Speichertank muss vollständig mit Wasser chertank gilt als befüllt. gefüllt sein, bevor ein elektrischer Anschluss erfolgen darf. NIBE UKV 20 Kapitel 3 | Für den Installateur... -
Seite 14: Technische Daten Maße
4 Technische Daten Maße UKV 20-500 UKV 20-1000 UKV 20-750 Isolierdeckel NIBE UKV 20 Modell UKV 20-500 UKV 20-750 1020 1000 UKV 20-1000 1130 1110 Kapitel 4 | Technische Daten NIBE UKV 20... -
Seite 15: Technische Daten
Anschlusseinheit mit Thermostat und Überhitzungsschutz. (Bei Anschluss einer Elektroheizpatrone IU) Nicht alle Zubehörkomponenten sind auf allen Märkten Art.nr. 018 893 verfügbar. ELEKTROHEIZPATRONE IU Elektroheizpatrone IU 31 - IU 311 Siehe Tabelle (Seite 13) NIBE UKV 20 Kapitel 4 | Technische Daten... -
Seite 19: Kontaktinformationen
SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu... - Seite 20 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbil- dungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Doku- mentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor. ©2019 NIBE ENERGY SYSTEMS...
