Komponenten

Abbildung 1 zeigt die Hauptkomponenten der Platine.
EE
DD
CC
BB
AA
Z
Y
X
W
A. ADI AD1881 Audio-Codec (nur D850GBAL)
B. Zusätzlicher Leitungseingangs-Anschluß
(nur D850GBAL)
C. Legacy-CD-ROM-Anschluß (nur D850GBAL)
D. ATAPI-CD-ROM-Anschluß (nur D850GBAL)
E. AGP-Anschluß
F. Intel 82850 Speicher-Controller-Hub (MCH)
G. Anschlüsse für Rückseite
H. 12-V-Prozessorkern-Spannungsanschluß
I. Gehäuse-Lüfteranschluß
J. Prozessorsockel
K. Anschluß für Prozessorlüfter
L. RIMM-Lüfteranschluß
M. RIMM-Sockel
N. Stromanschluß
O. Zusätzlicher Stromanschluß
P. Diskettenlaufwerkanschluß
A B D
C E
T R
V U S Q

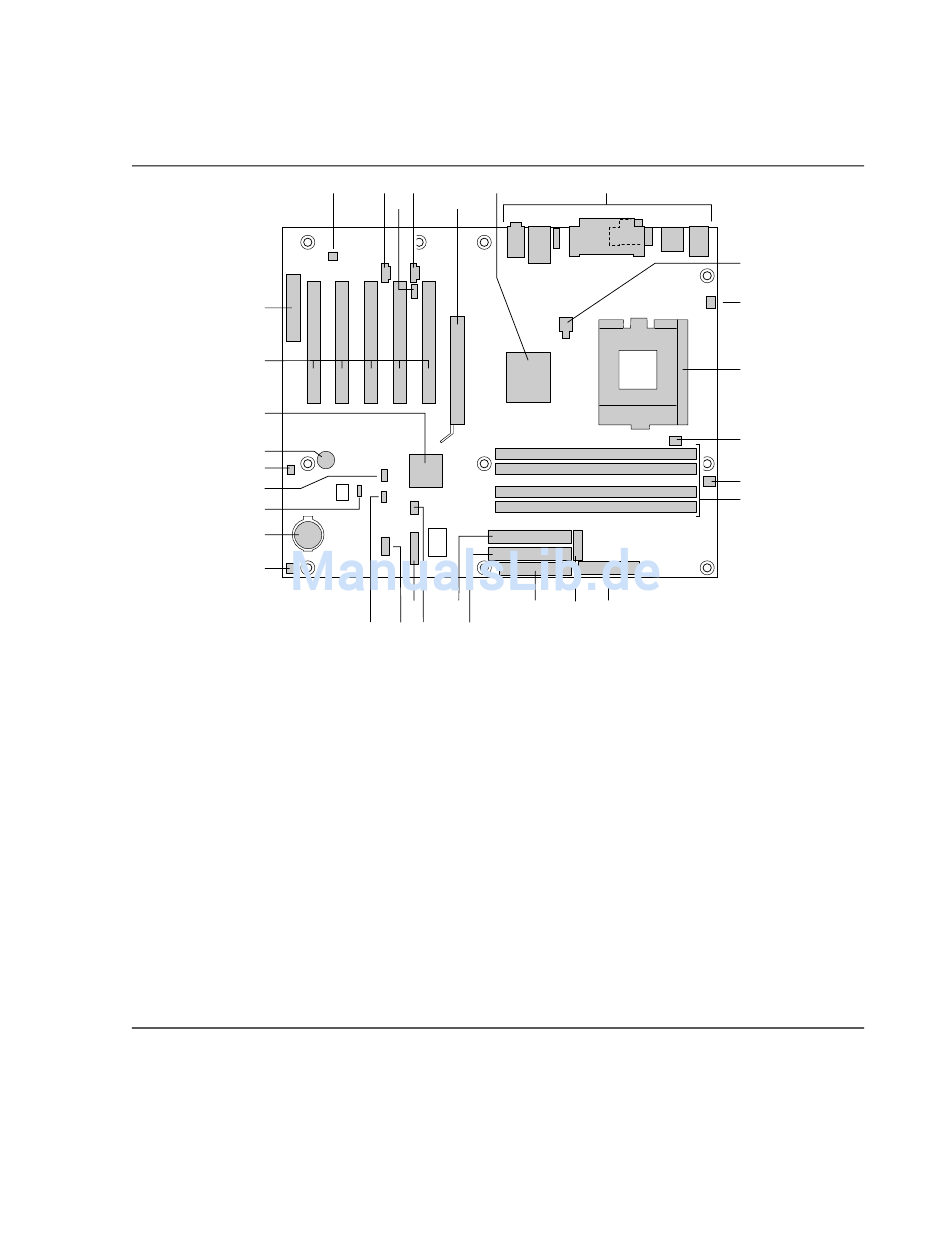

Abbildung 1. Komponenten der Desktop-Platine
Funktionen der Desktop-Platine
F G
P O N
Q. Primärer IDE-Anschluß
R. Sekundärer IDE-Anschluß
S. USB-Port 2 Anschluß
T. Anschluß für die Frontplatte
U. USB-Anschluß an der Vorderseite
Alternativer Anschluß für LED/Sleep-
V.
Netzanschluß
W. Gehäuse-Lüfteranschluß
X. Batterie
Y. BIOS-Konfigurationssteckbrücke
Z. Anschluß für Wake on LAN-Technologie
AA. SCSI LED-Anschluß
BB. Lautsprecher
CC. Intel 82801BA E/A-Controller-Hub (ICH2)
DD. PCI-Bus-Erweiterungssteckplätze
EE. CNR (Communication and Networking Riser)
(nur D850GBAL)
H
I
J
K
L
M
OM10659
