Intel Desktop-Platine D850GB/D850GBAL Produkthandbuch

Einbau der AGP-Karte

Befolgen Sie die Anweisungen, um eine AGP-Karte einzubauen:
1. Setzen Sie die AGP-Karte in den AGP-Anschluß ein.
2. Drücken Sie die Karte herunter, bis sie vollständig im AGP-Anschluß sitzt und die Haltenut in
die Stifte des HM (D) einrastet.
3. Sichern Sie die Metallklammer der Karte mit einer Schraube an der Gehäuserückwand.

Ausbau einer AGP-Karte aus dem Haltemechanismus

Befolgen Sie die Anweisungen, um die AGP-Karte aus dem Haltemechanismus auszubauen:
1. Entfernen Sie die Schraube (B), die die Metallklammer der Karte (A) an der Gehäuserückwand
sichert.
2. Drücken Sie den Hebel des Haltemechanismus (D), wie in Abbildung 5 dargestellt, zurück bis
der Haltestift (C) vollständig aus der Nut der Karte gezogen wird.
3. Ziehen Sie die Karte aus dem Anschluß gerade nach oben heraus (E).
A
24
B
E
C

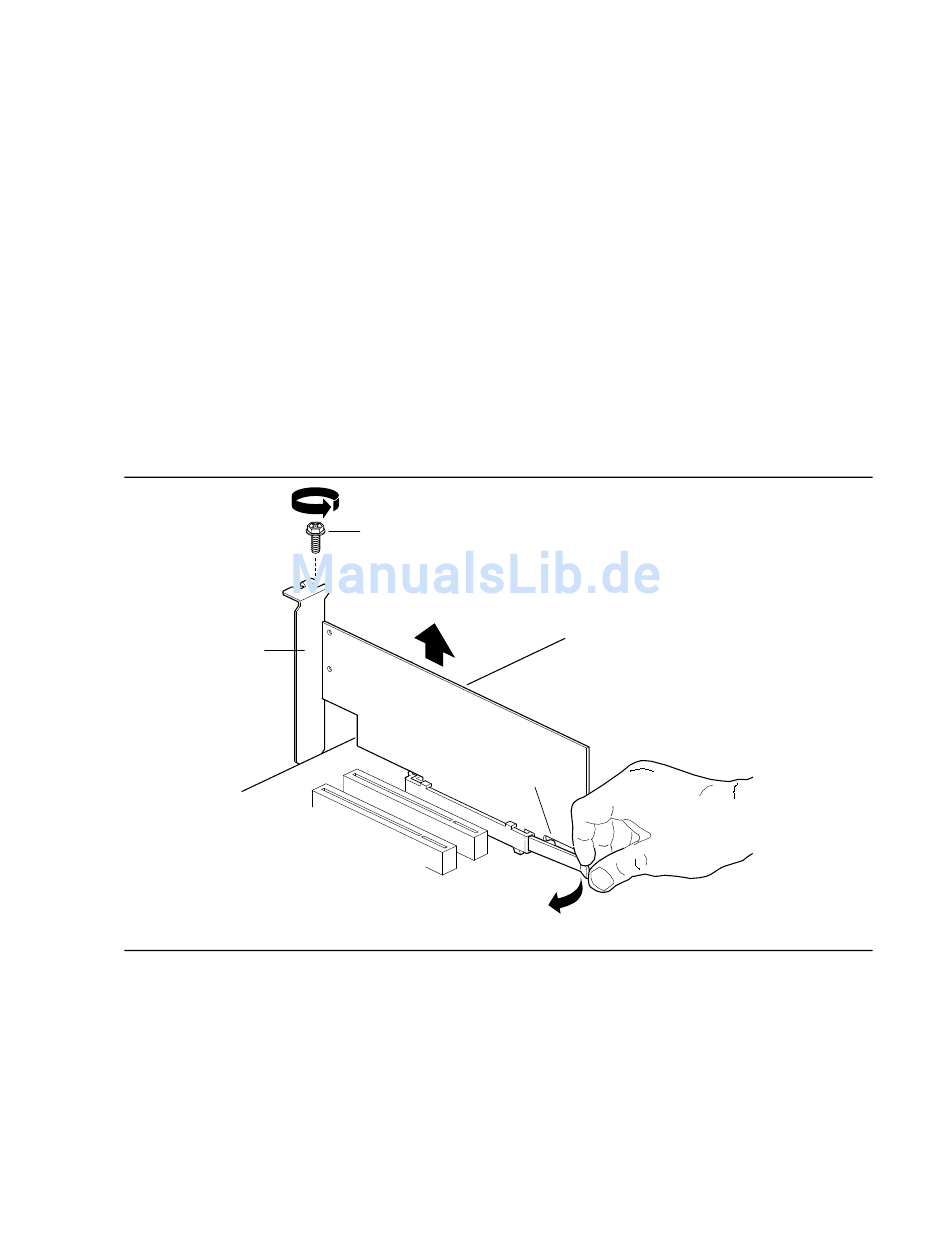

Abbildung 5. Ausbau der AGP-Karte
D
OM10595
