5 Technische Referenz

Platinenanschlüsse
Die Anschlüsse der Platine können in drei Gruppen unterteilt werden, wie in Abbildung 21
dargestellt.
C
VORSICHT
Viele Anschlüsse mitten auf der Platine und an der Frontplatte liefern eine Betriebsspannung
(z. B. +5 V DC und +12 V DC) für Geräte, die sich innerhalb des Computergehäuses befinden, wie
Lüfter oder interne Peripheriegeräte. Diese Anschlüsse sind nicht gegen Überlast geschützt. Sie
eignen sich nicht als Stromversorgung für Geräte außerhalb des Computergehäuses. Ein vom
externen Gerät verursachter Fehler der Netzlast könnte möglicherweise den Computer, das
Anschlußkabel und das externe Gerät beschädigen.
A
B
OM10663

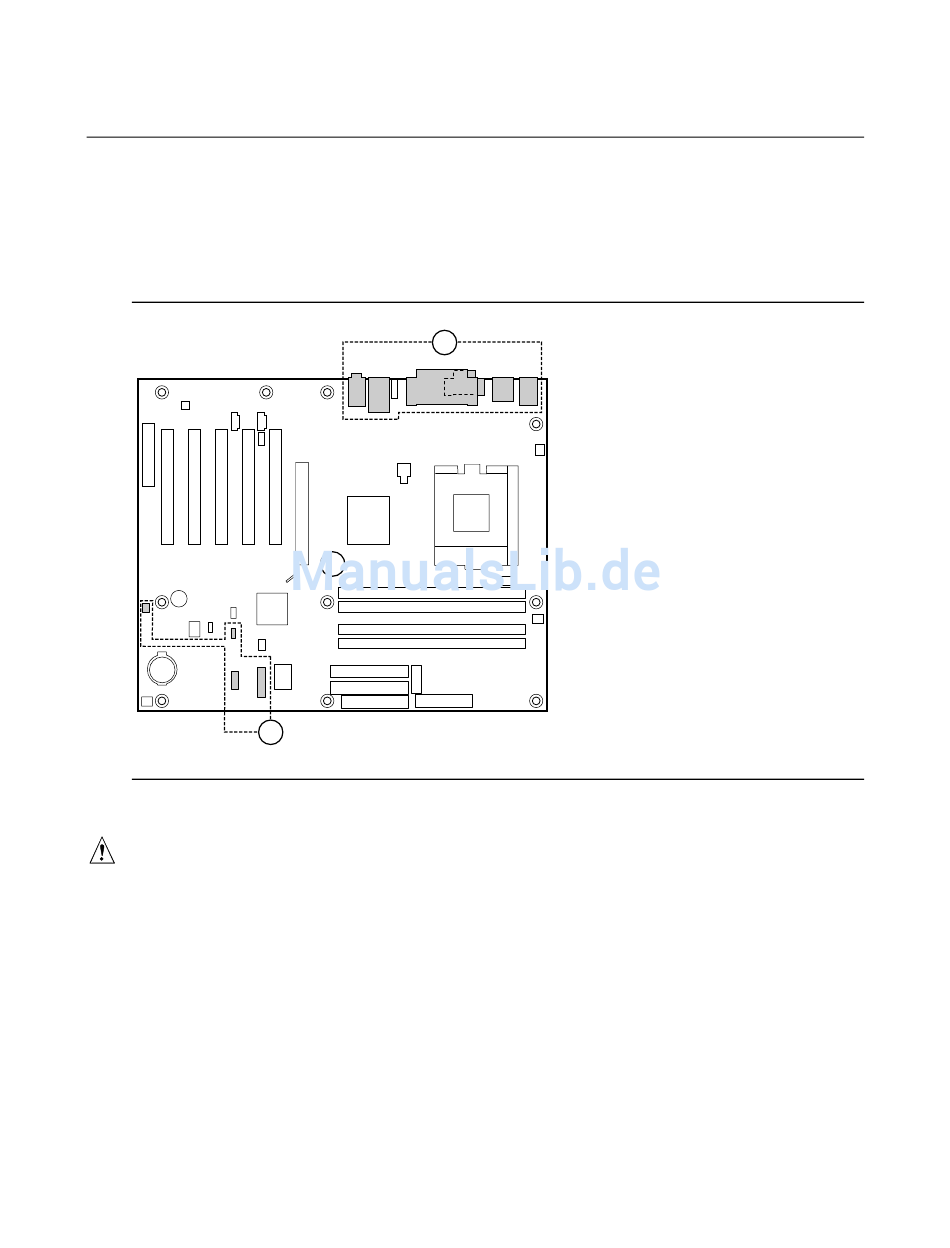

Abbildung 21. Anschlußgruppen
Anschlüsse auf der Rückseite
A
(siehe Seite 74)
Anschlüsse in der Mitte der
B
Hauptplatine
(siehe Seite 74)
Anschlüsse auf der Frontplatte
C
(siehe Seite 77)
