Intel Desktop-Platine D850GB/D850GBAL Produkthandbuch
Anschlüsse an der Platinenrückseite

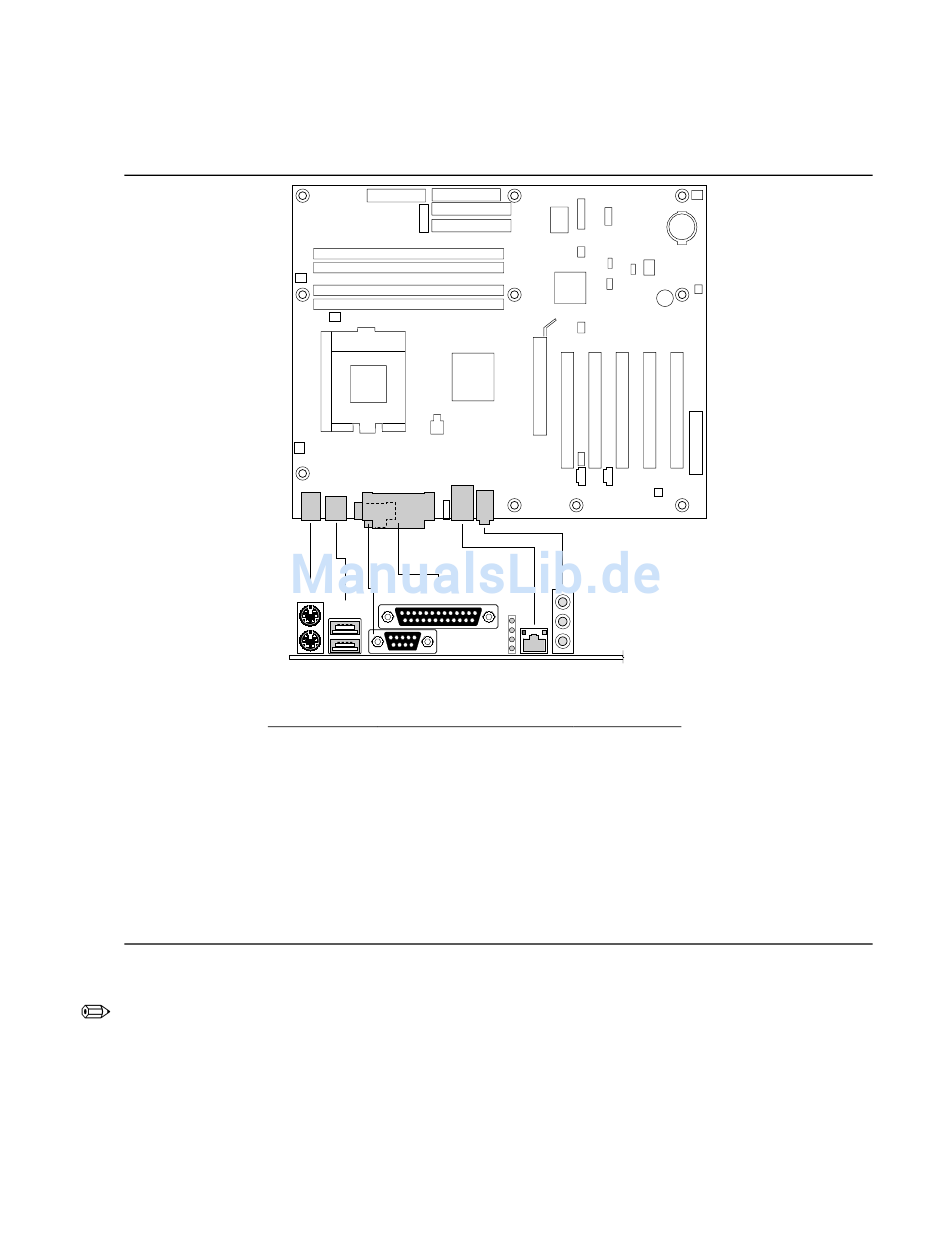

Abbildung 22 zeigt die Anschlüsse an der Rückseite der Hauptplatine.
ANMERKUNG
Der Anschluß für die Audio-Ausgangsleitung auf der Rückseite eignet sich nur für Kopfhörer oder
Lautsprecher mit eigenem Verstärker. Mögliche schlechte Klangqualität ist die Folge, wenn Sie an
diesen Ausgang passive Lautsprecher (d. h. Lautsprecher ohne eigene Verstärkung) anschließen.
74
A
E
C
B D F
Komponente Beschreibung
A PS/2-Mausanschluß
B PS/2-Tastaturanschluß
C USB-Anschluß 0
D USB-Anschluß 1
E Parallel port (Parallelport)
F Serieller Port
G RJ-45
H Audio-Leitungseingang
I Audio-Leitungsausgang
J Mikrofoneingang
Abbildung 22. Anschlüsse an der Rückseite
H
I
J
G
OM10658
Farbe
Grün
Violett
Schwarz
Schwarz
Bordeaux
Blaugrün
Schwarz
Hellblau
Limonengrün
Rosa
