Erweiterungskarten- und Peripherieschnittstellen-Anschlüsse

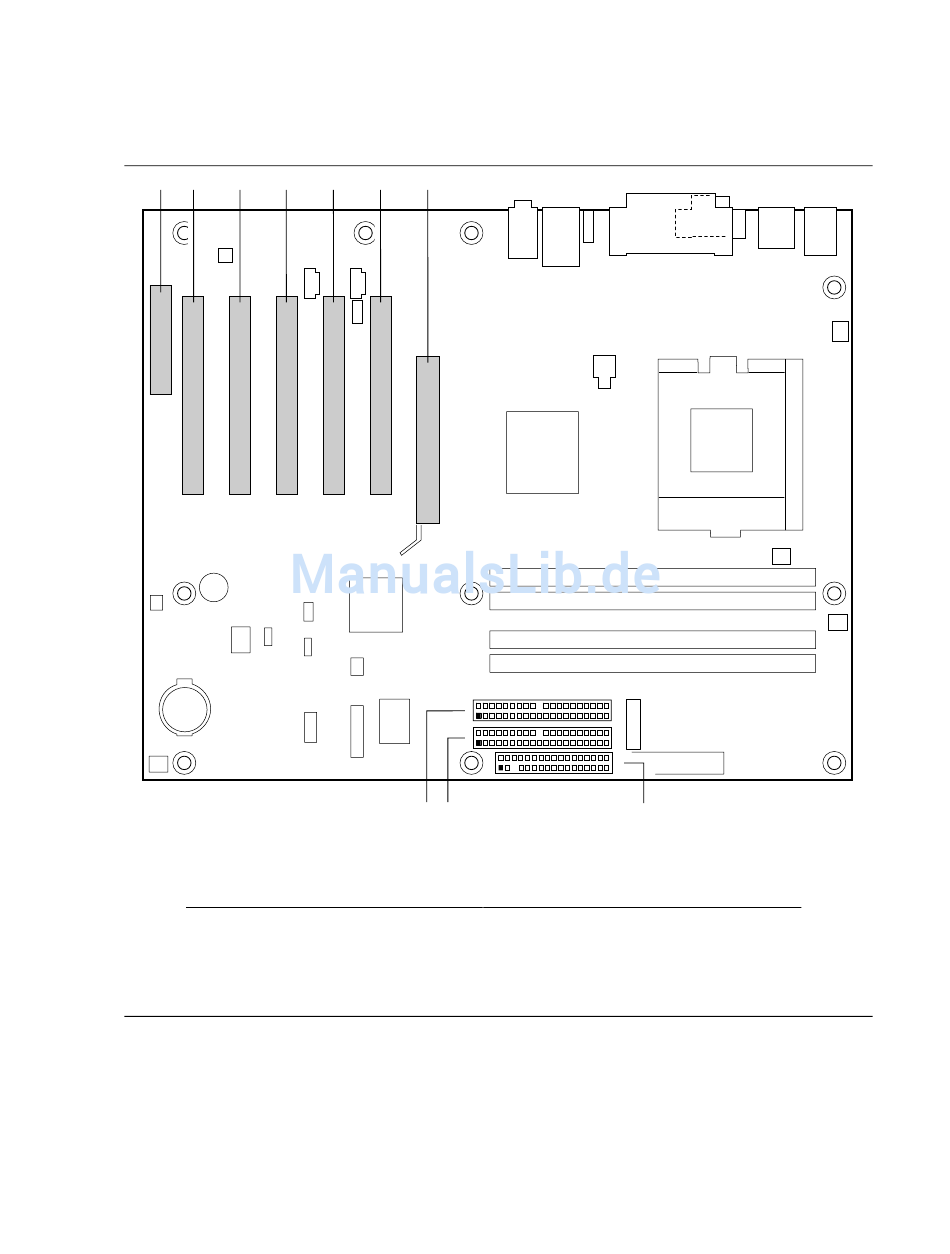

Abbildung 25 zeigt die Erweiterungskarten- und Peripherieschnittstellen-Anschlüsse.
A B C
Komponente
A
B
C
D
E
Abbildung 25. Aerweiterungskarten- und Peripheruschnittstellen-Anschlüsse
D E F G
J I
Beschreibung
CNR (nur D850GB)
PCI-Steckplatz 5
PCI-Steckplatz 4
PCI-Steckplatz 3
PCI-Steckplatz 2
2 40
1 39
2 40
1 39
2 34
1 33
H
Komponente Beschreibung
F PCI-Steckplatz 1
G AGP-Steckplatz
H Diskettenlaufwerk
I Sekundärer IDE-Anschluß
J Primärer IDE-Anschluß
