Intel Desktop-Platine D850GB/D850GBAL Produkthandbuch
Anschließen des IDE-Kabels
Im Lieferumfang der Intel Platine ist ein 40poliges, 80adriges IDE-Kabel enthalten. Das Kabel
unterstützt das Ultra ATA-66/100-Übertragungsprotokoll und ist abwärtskompatibel mit
Laufwerken, die mit langsameren IDE-Transferprotokollen arbeiten. Abbildung 19 zeigt die
ordnungsgemäße Installation des Kabels.
So sorgen Sie für eine korrekte Funktion des Kabels:
•
Verbinden Sie das Kabelende mit dem einzelnen Anschluß der Platine.
•
Verbinden Sie das Kabelende mit den zwei eng beieinander liegenden Anschlüssen mit den
Laufwerken.
38
B

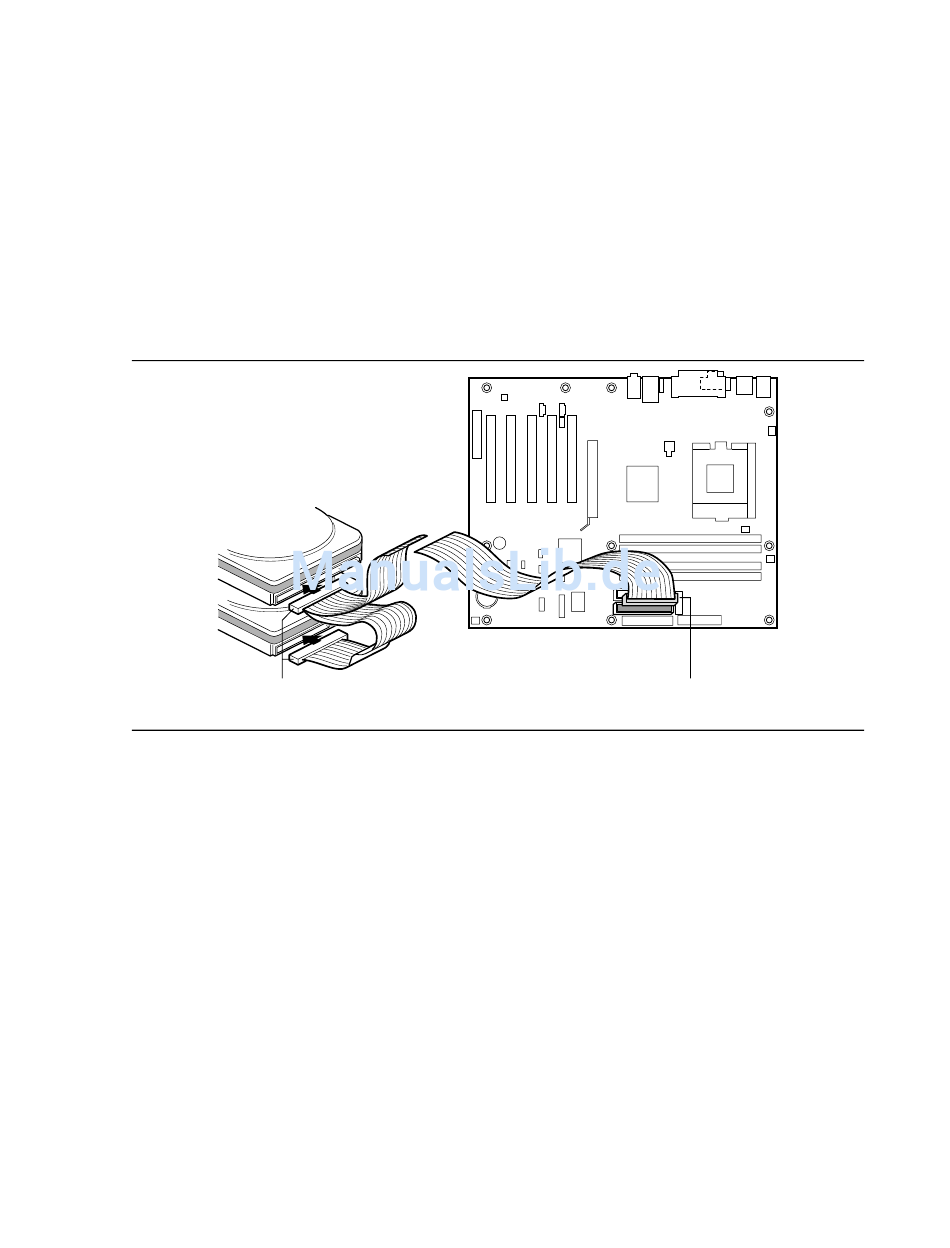

Abbildung 19. Anschließen des IDE-Kabels
A
OM10637
