Einbau Des Haltemechanismus Für Agp-Karten - Intel D850Gb Handbuch

Die AGP-Karten-HM (siehe Abbildung 4) umschließt den AGP-Anschluß und dient zur
Stabilisation der AGP-Karte. Legen Sie die Platine (mit der Komponentenseite nach oben) auf eine
flache, stabile Fläche, vorzugsweise auf die antistatische Verpackung, in der sie geliefert wurde.
Beachten Sie die folgenden Anweisungen zum Anbringen des HM (A) am AGP-Anschluß (B):
1. Machen Sie den AGP-Anschluß (J5E1) auf der Platine entsprechend der Abbildung unten
ausfindig. Beachten Sie, daß auf der Schablone der Platine (C) die richtige Endposition des
HM-Hebels (D) angegeben ist.

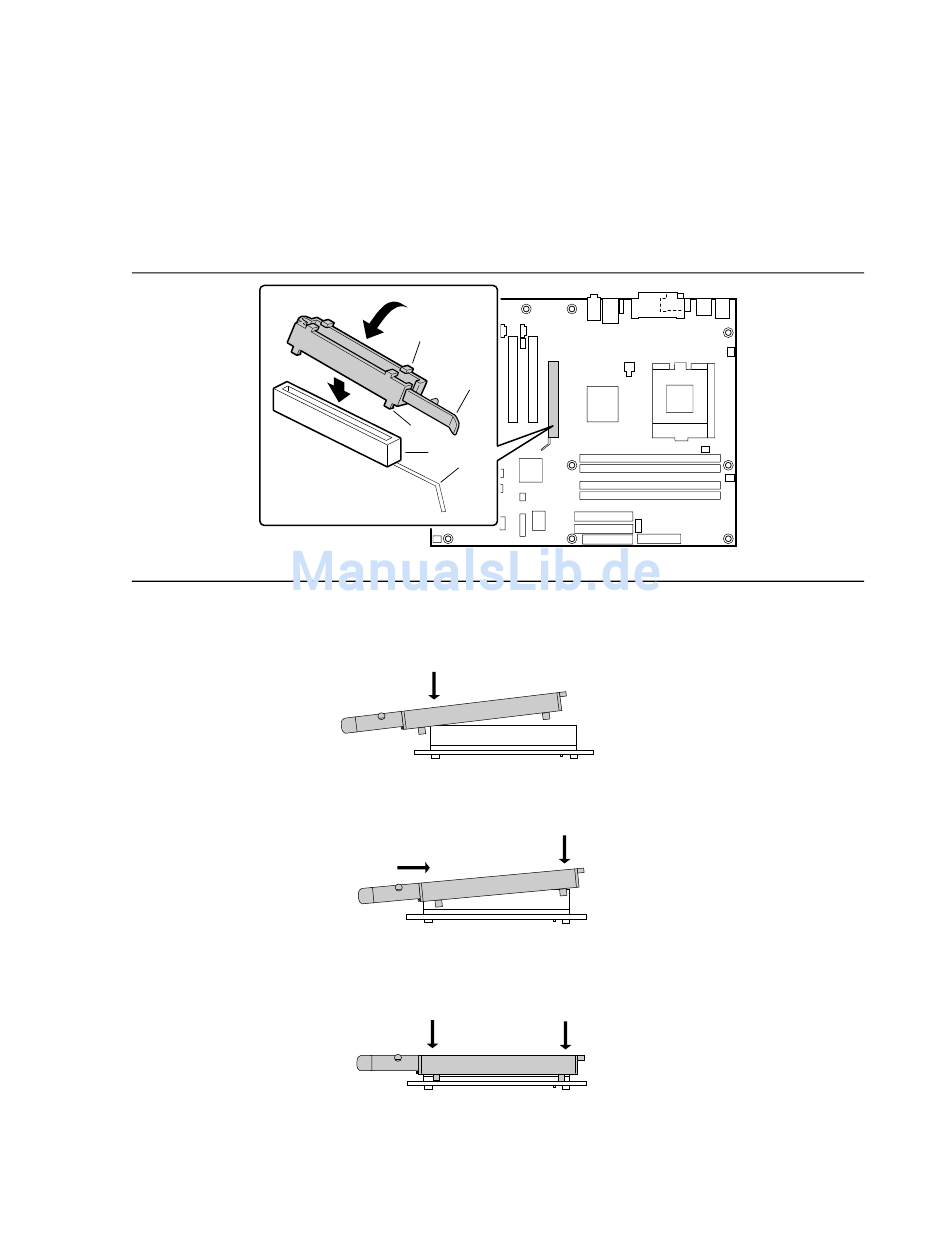

Abbildung 4. Einbau des Haltemechanismus für AGP-Karten
2. Positionieren Sie den HM über den AGP-Anschluß wie in der Abbildung unten.
3. Drücken Sie den Hebel am Ende des HM in Pfeilrichtung, bis die beiden äußersten Klemmen (E) über
das Ende des AGP-Anschlusses ragen.
4. Drücken Sie das freie Ende des HM über das andere Ende des AGP-Anschlusses, und drücken Sie
gleichmäßig beide Enden des HM herunter, bis die vier Klemmen unterhalb des AGP-Anschlusses
einrasten. Dabei sollten Sie nicht zu fest drücken, damit die Hauptplatine nicht beschädigt wird.
Installieren und Austauschen von Komponenten der Desktop-Platine
A
D
E
B
C
OM10630
OM10111
OM10180
OM10181
23
