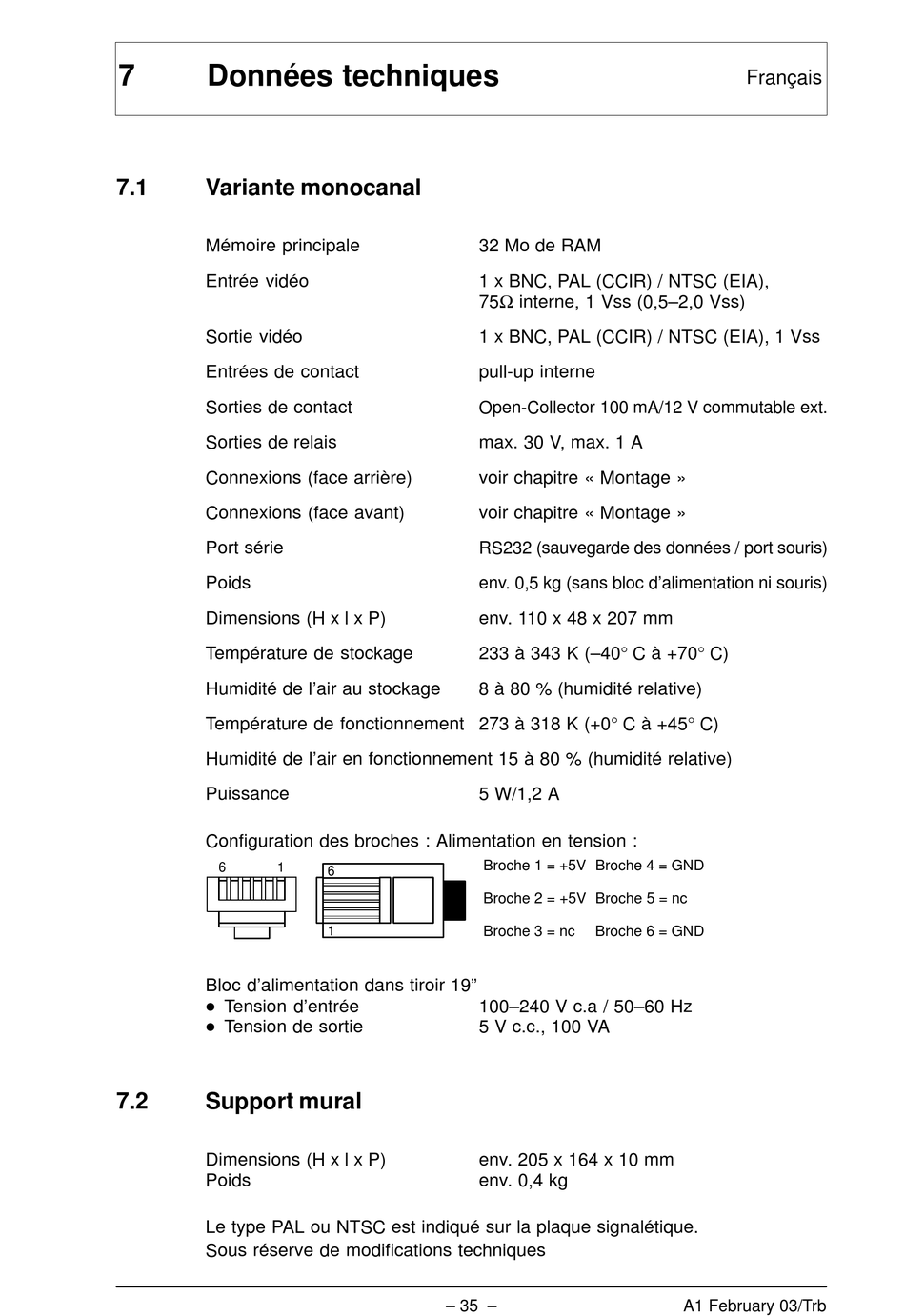

7 Données techniques
7.1 Variante monocanal
Mémoire principale
Entrée vidéo
Sortie vidéo
Entrées de contact
Sorties de contact
Sorties de relais
Connexions (face arrière)
Connexions (face avant)
Port série
Poids
Dimensions (H x l x P)
Température de stockage
Humidité de l'air au stockage
Température de fonctionnement 273 à 318 K (+0° C à +45° C)
Humidité de l'air en fonctionnement 15 à 80 % (humidité relative)
Puissance
Configuration des broches : Alimentation en tension :
6 1
Bloc d'alimentation dans tiroir 19"
D
Tension d'entrée
D
Tension de sortie
7.2

Support mural

Dimensions (H x l x P)
Poids
Le type PAL ou NTSC est indiqué sur la plaque signalétique.
Sous réserve de modifications techniques
32 Mo de RAM
1 x BNC, PAL (CCIR) / NTSC (EIA),
75Ω interne, 1 Vss (0,5–2,0 Vss)
1 x BNC, PAL (CCIR) / NTSC (EIA), 1 Vss
pull-up interne
Open-Collector 100 mA/12 V commutable ext.
max. 30 V, max. 1 A
voir chapitre « Montage »
voir chapitre « Montage »
RS232 (sauvegarde des données / port souris)
env. 0,5 kg (sans bloc d'alimentation ni souris)
env. 110 x 48 x 207 mm
233 à 343 K (–40° C à +70° C)
8 à 80 % (humidité relative)
5 W/1,2 A
Broche 1 = +5V Broche 4 = GND
6
Broche 2 = +5V Broche 5 = nc
Broche 3 = nc
1
100–240 V c.a / 50–60 Hz
5 V c.c., 100 VA
env. 205 x 164 x 10 mm
env. 0,4 kg
– 35 –
Français
Broche 6 = GND
