Audio glass break detector
Akustischer Glasbruchmelder
Détecteur acoustique de bris de vitre
Rivelatore audio di rottura vetro
Detector de rotura de vidrio
Akoestische glasbreukdetector
Made in Switzerland
Installation manual 006657_c_−−_−−
Edition 08.2003
Supersedes 006657_b_−−_−−
PN A5Q00002118
Alarm relay
Alarmrelais
Relais d'alarme
*
30V
Relè d'allarme
Relé de alarma
Alarm relais
<40
Ω
spare
leer
vide
riserva
reserva
reserve
Tamper contact
Sabotagekontakt
Contact de couvercle
Contatto del coperchio
Contacto de la tapa
Sabotagecontact
Reset
+3V
Rücksetzen
Remise à zéro
Azzeramento
Reinicialización
Terugzetten
+
Supply
Speisung
Alimentation
8V
...16V
DC
DC
Alimentazione
*
Alimentación
−
8
Voeding
min. 0,2m
max. 8,5m
min. 1,0m
1
2x
max. Ø = 3,5mm
38mm
4
60mm
9
min. 0,2m
max. 8,5m
min. 1,0m
min. 1,0m
5
DIP2
Detection sensitivity
Detektions-Empfindlichkeit
Sensibilité de détection
Sensibilità della rivelazione
Sensibilidad de detección
Gevoeligheid van de detectie
DIP1
Test mode
Betriebsart «Test»
Mode de fonctionnem. «Test»
Modo di «Test»
Modo de «Test»
Testmode
10
8m
6m
r = 8,5m
4m
2m
120°
0
2m
4m
6m
8m
2m
4m
6m
8m
2
6
ON
OFF
4m ... 8,5m
1m ... 4m
TEST 4 MINUT.
A
B
3
7
C
A
A
B
B
11

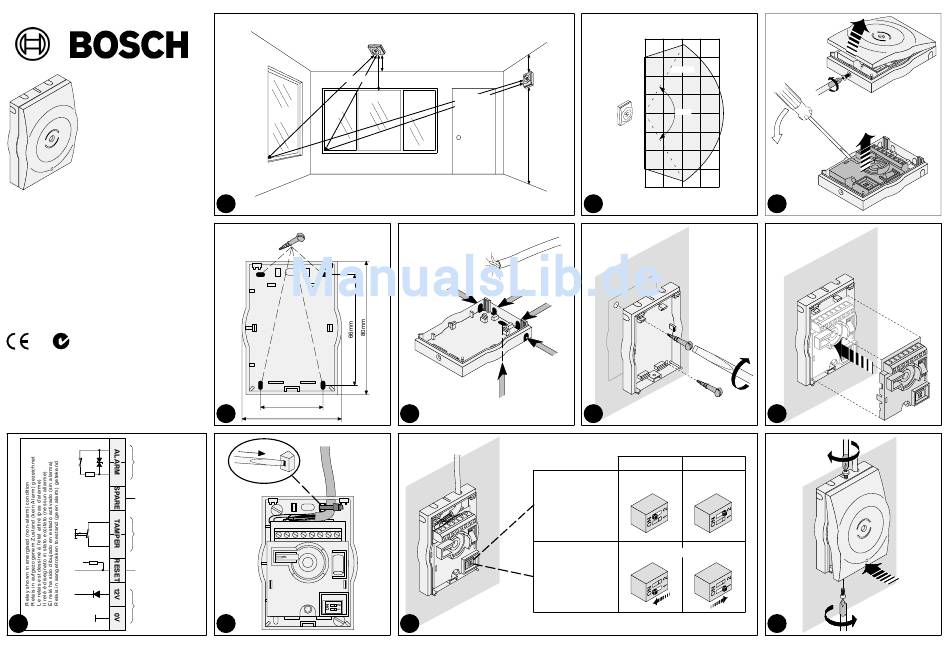

Akustischer Glasbruchmelder AGB600 p1
