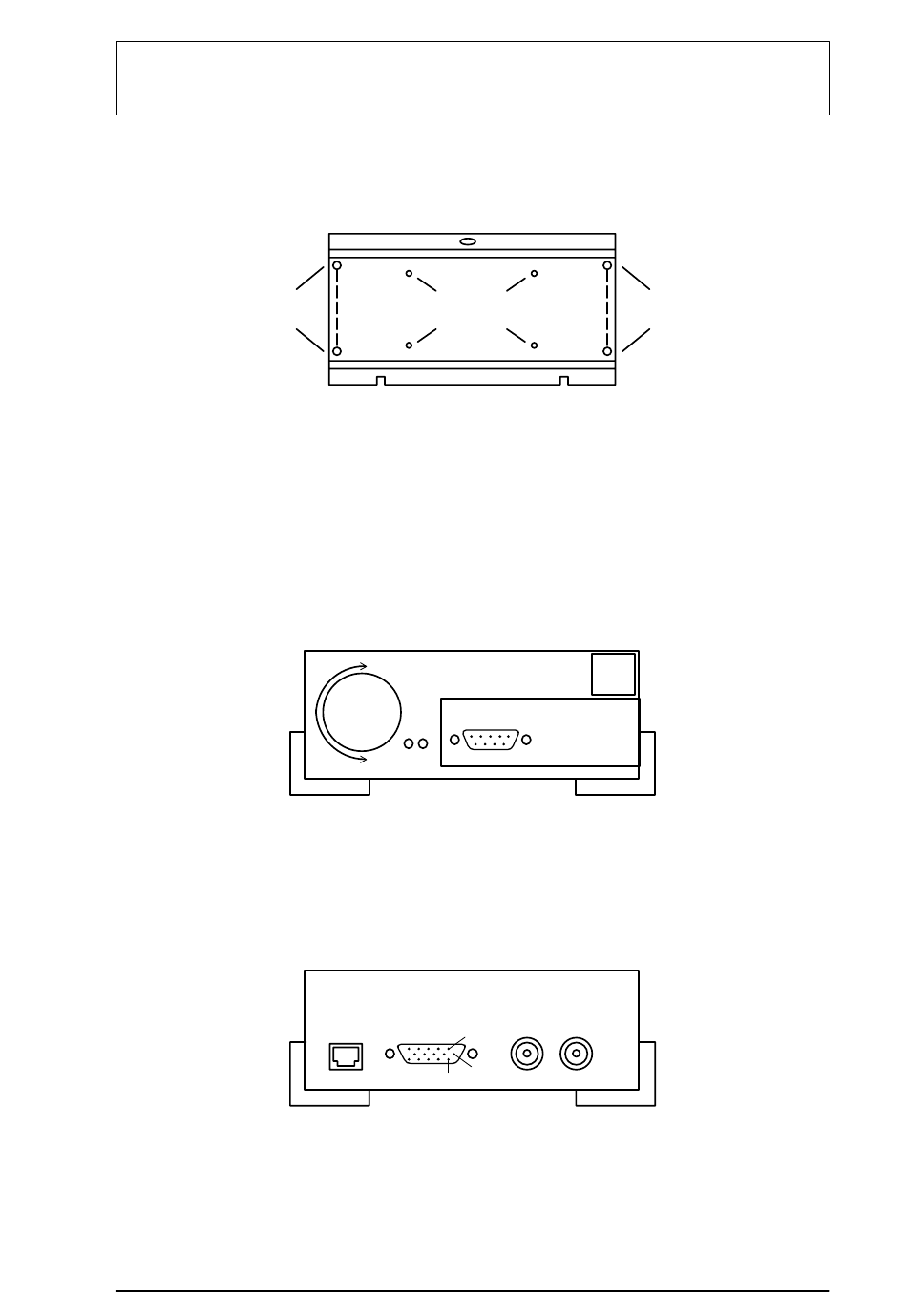

2.1.2 Wandhouder
Boringen voor de
trekontlasting
De wandhouder kunt u als boorsjabloon gebruiken. Voor de wandmontage
schroeft u de wandhouder (bevestigingsgaten voor behuizing) aan het
apparaat vast. Voor de trekontlasting met kabelbinders gebruikt u de boringen
in de montageplaat.
Let op!
Er mag slechts één apparaat voor wand- of plafondmontage worden gebruikt.
2.1.3 Aansluitingen / voorzijde
1 L1 groen
3 Impuls-/draaischakelaar 4 muisaansluiting, seriële poort RS232
2.1.4 Aansluitingen / achterzijde
1 5V DC
3 Video OUT
Voortzetting montage
voor de wand- en plafondmontage (accessoire VMD–WM)
TOP
Bevestigingsgaten
voor behuizing
3
4
1 2
2 L2 rood
1
2 1
6
11
2 contacten I/O
4 Video IN
– 91 –
TOP
Boringen voor de
trekontlasting
3 4
