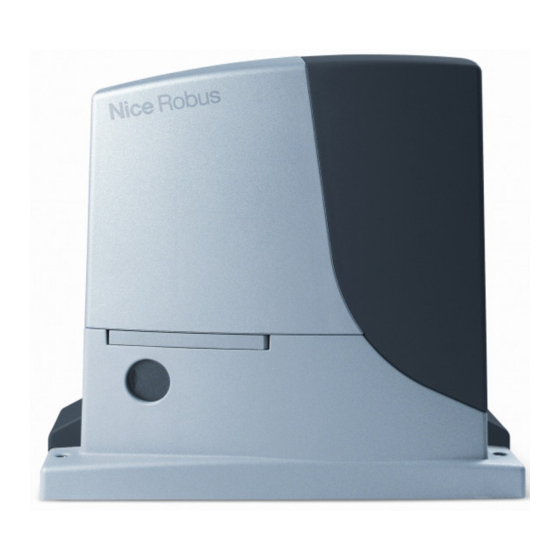

Nice Robus 600 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Robus 600:
- Anweisungen und hinweise für den installateur (103 Seiten) ,
- Anweisungen und hinweise für den installateur (184 Seiten)
Verwandte Anleitungen für Nice Robus 600
Inhaltszusammenfassung für Nice Robus 600
- Seite 90 Robus 600/1000 Programmierbare Funktionen bei Anwendung des Oview - Programmierers STF ROBUS 600-1000 – Rev00 Firmware: RF02...
-
Seite 91: Gemeinsame Funktionen
In den Vorrichtungen (einschließlich des Oviews) können zwei Password-Arten programmiert werden: - Das Benutzer-Password, aus 6 alphanumerischen Zeichen bestehend. Achtung! – Keine Großbuchstaben eingeben. - Das Installateur-Password, aus 6 alphanumerischen Zeichen bestehend. Achtung! – Keine Großbuchstaben eingeben. 2 – Robus 600-1000... -
Seite 92: Funktionen Der Steuerung
Automatisches Schließen Dieser Parameter erfolgt über ON / OFF; der werkseitig eingestellte Wert lautet “OFF”. Die Funktion ermöglicht die Aktivierung in der Steuerung der Automatisierung des automatischen Schließens am Ende einer Öffnungsbewegung. Wenn die Funktion aktiv Robus 600-1000 – 3... - Seite 93 Schließen annulliert wurde (zum Beispiel durch Übertragung der Steuerung Alt), wird die Schließbewegung bei Wiederherstellung des Stroms nicht ausgeführt. • Wartezeit Dieser Parameter wird in Sekunden ausgedrückt und kann mit einem Wert zwischen 0 und 20 Sek. eingestellt werden; der 4 – Robus 600-1000...
- Seite 94 Dieser Parameter wird in Sekunden ausgedrückt und kann mit einem Wert zwischen 0 und 10 Sek. eingestellt werden; der werkseitig eingestellte Wert beträgt 3 Sek. Die Funktion ermöglicht die Programmierung der Blinkzeit, die den sofortigen Beginn einer Öffnungsbewegung angibt; sie ist mit der Funktion “Vorwarnung” verbunden. Robus 600-1000 – 5...
-
Seite 95: Fortgeschrittene Parameter
Betriebsarten sind dagegen in der Tabelle 1a, 1b, 1c usw. aufgeführt. Wichtig – Für einen korrekten Betrieb der Steuerung ist es notwendig, der in einem Eingang programmierten Steuerung die entsprechende Steuerkategorie zuzuweisen und schließlich auch die gewünschte Betriebsart. 6 – Robus 600-1000... -
Seite 96: Steuerungskategorie
Wenn dieser Befehl übertragen wird, stop die ren, indem in der Tabelle 1-E gewählt wi - Steuerung die vorliegende Bewegung stufen- rd (“Konfiguration Steuerungen” > weise und in kurzer Zeit (nicht sofort). “stop” > Betriebsart ...) Eingang als normal geöffnet konfiguriert. Robus 600-1000 – 7... - Seite 97 Zeit aktiviert, die in der Funktion “Zeit zusätzli- che Beleuchtung” programmiert ist (Funktionen Steuerung > fortgeschrittene Parameter > Kon figuration Ausgänge > Zeit zusätzliche Beleuchtung). Bei der am Ausgang 1 angeschlossenen zusä - t zlichen Beleuchtung, funktioniert die Steue- 8 – Robus 600-1000...
- Seite 98 Die gewünschte Betriebsart programmie- Wenn dieser Befehl übertragen wird, lässt die ren, indem in der Tabelle 1-F gewählt Steuerung durch die Anwendung die gewählte wird (“Konfiguration Steuerungen” > Bewegung ausführen. “Photo” > Betriebsart ...) Eingang als normal geschlossen konfiguriert. Robus 600-1000 – 9...
- Seite 99 Eingang als normal geöffnet konfiguriert. Automatische Öffnung Mit dieser Steuerung kann die Funktion der aktiviert Photozellen der Steuerung bluebus und der Eingänge aktiviert oder deaktiviert werden, die im Modus “Wohnblockbetrieb öffnet” konfigu- riert sind. Anmerkung – Werkseitig wird die 10 – Robus 600-1000...
- Seite 100 In dieser Steuerungskategorie ist es möglich, eine der Betriebsarten zu wählen, die in der Tabelle 1-B aufgeführt sind. TABELLE 1-B: KONFIGURATION STEUERUNGEN BETRIEBSART BESCHREIBUNG öffnet - Stop - schließt - Stop Werkseitig eingestellte Betriebsart. Es wird die wie folgt beschriebene Folge ausgeführt. Robus 600-1000 – 11...
- Seite 101 Bei Übertragung einer Steuerung und wenn die Taste des Sen- ders mehr als 2 Sekunden gedrückt gehalten wird, aktiviert die Steuerung den Stop. Todmannfunktion schließt Die Schließbewegung wird nur ausgeführt, wenn der Befehl an die Todmannfunktion übertragen wird. 12 – Robus 600-1000...
- Seite 102 Schließbewegung gesperrt, solange die Steuerung aktiviert ist. Wenn die Steuerung dagegen nicht mehr aktiviert ist, lässt die Steuerung durch die Anwendung eine Öffnungsbewegung ausführen. Achtung! – Während der Ausführung der Öff- nungsbewegung wird dieser Befehl nicht beachtet. Robus 600-1000 – 13...
- Seite 103 Bewegung in die entgegen gesetzte Richtung ausge- führt (Schließen). Alt und Umkehrung Wenn die Steuerung den Befehl erhält, wird die vorliegende Öffnungsbewegung sofort gestoppt und durch die Anwen- dung eine vollständige Umkehrung der Bewegung in die ent- gegen gesetzte Richtung vorgenommen (Schließen). 14 – Robus 600-1000...
- Seite 104 Werkseitig eingestellte Betriebsart. Bei Eingabe dieser Be - triebsart und wenn die Steuerung den Befehl erhält, wird die vorliegende Schließbewegung sofort gestoppt und durch die Anwendung eine vollständige Umkehrung der Bewegung in die entgegen gesetzte Richtung ausgeführt (Öffnung). Robus 600-1000 – 15...
- Seite 105 Zeit ein, die in der Funktion “Zeit Saugscheibe - Konfiguration Ausgänge” programmiert ist und den Beginn der Bewegung verzögert. FunkRadiokanal Nr. 1 Wenn dieser Funkkanal für die Konfiguration des Ausgangs 1 (flash) eingestellt wird und wenn ein Befehl mit dem Sender 16 – Robus 600-1000...
- Seite 106 Blinken = Anwendung führt Schließbewegung aus; Kontrolllampe fest erleuchtet = Anwendung in maximaler Öffnungsposition. Tor geöffnet Die programmierte Kontrolllampe zeigt die Betriebszustände der Steuerung an: Kontrolllampe erleuchtet = Anwendung in maximaler Öff- nungsposition; Kontrolllampe ausgeschaltet = Anwendung in anderen Posi- tionen. Robus 600-1000 – 17...
- Seite 107 (flash) eingestellt wird und wenn ein Befehl mit dem Sender übermittelt wird, wird dieser Kanal aktiviert. Das ist nützlich, wenn externe Vorrichtungen (zum Beispiel eine zusätzliche Beleuchtung) in dieselbe mit einem einzigen Sender zu steu- ernde Anlage installiert werden. 18 – Robus 600-1000...
-
Seite 108: Eingänge Funk (On / Off)
Zeigt an, wenn der Kanal 4 des Funkempfängers aktiviert ist. SERIELLE EINGÄNGE FUNK Zeigt an, wenn die Steuerung einen seriellen Befehl via BusT4 aus einem Funkempfänger erhält; diese Befehle können mindestens 1 bis höchstens 15 betragen. Robus 600-1000 – 19... - Seite 109 Zeigt an, ob ein Fehler in den gespeicherten Daten bezüglich der Maße vorliegt. ZUSTAND ENCODER: Ass M1 Zeigt an, ob ein Lesefehler oder ein Fehler des Betriebszustands des absoluten Encoders des Motors 1 vorliegt. AUSGÄNGE: Out Lüfterrad Zeigt an, wenn das Lüfterrad aktiviert ist. 20 – Robus 600-1000...
- Seite 110 Zeigt die physische Position des Torflügels an, als Prozentwert kalku- liert: Es wird der Wert des Mindestlimits der Endlaufposition in Schließung des Torflügels in Betracht gezogen (gleich dem Wert 0%) und der Wert des Höchstlimits der Endlaufposition in Öffnung des Torflügels (gleich dem Wert 100%). Robus 600-1000 – 21...
- Seite 111 Zeigt an, ob die Steuervorrichtung, der Betriebszustand anwesend sind und ob sie korrekt in der Steuerung gespeichert ist. SCHLOSS Zeigt an, ob die Steuervorrichtung, der Betriebszustand anwesend sind und ob sie korrekt in der Steuerung gespeichert ist. 22 – Robus 600-1000...
-
Seite 112: Wartung
Suche der Vorrichtungen, die zur Überarbeitung der Firmware bereit sind. Nun kann die Überarbeitung erneut ausgeführt werden, indem das oben genannte Verfahren wiederholt wird. Wenn es nicht möglich ist, die Überarbeitung abzuschließen, nehmen Sie bitte mit dem Kundendienst Nice Kontakt auf. Genehmigungen Benützer Die Funktion ermöglicht dem Installateur zu entscheiden, welche Funktionen und Parameter gewählt werden, um vom Benützer...
