Powerware 9125 Installationsanleitung Seite 95

NOTA
ensamblan se requieren para todas las instalaciones de la torre EBM.
®
Guía de instalación Powerware
Los pedestales se requieren para una y dos instalaciones del gabinete. Los soportes que

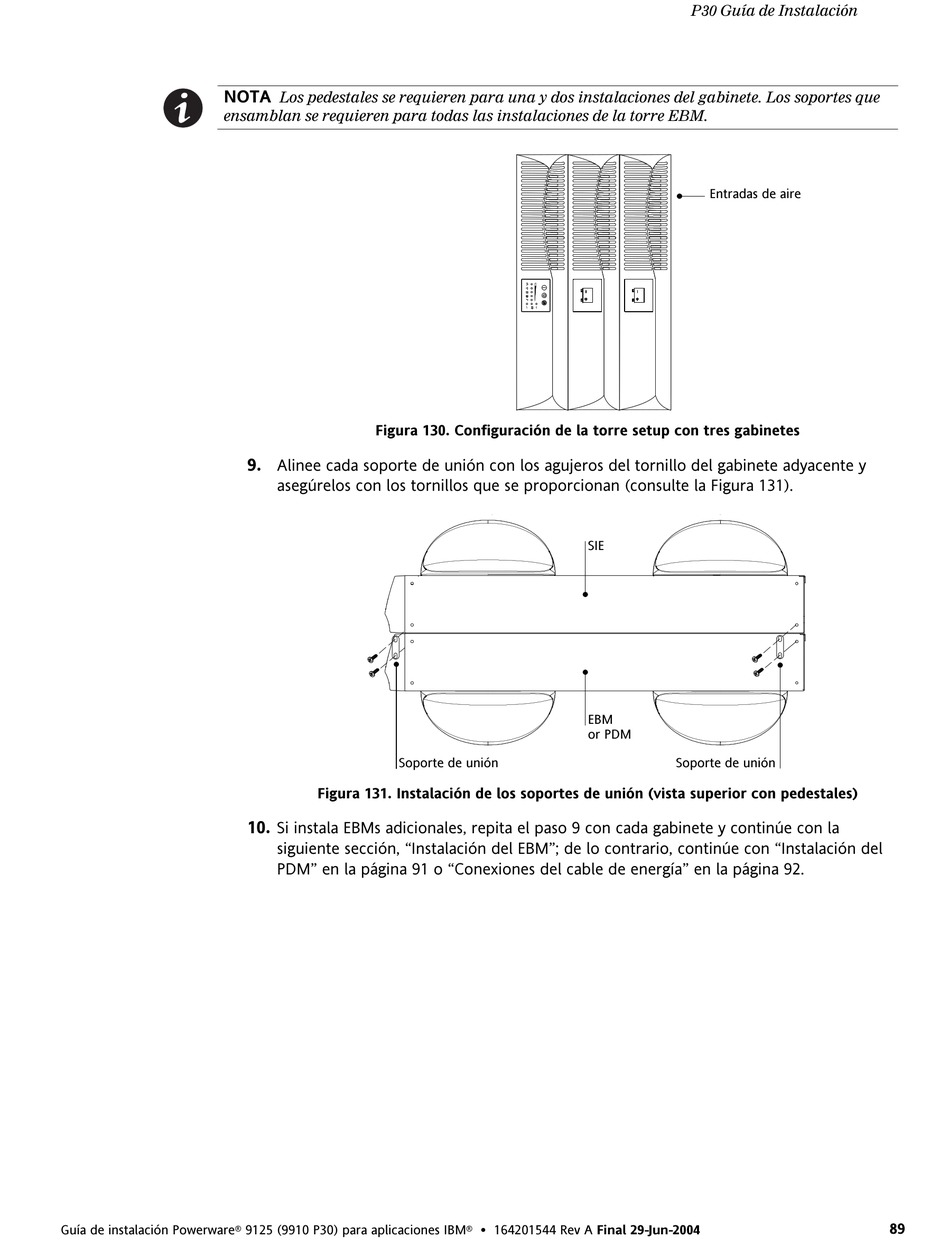

Figura 130. Configuración de la torre setup con tres gabinetes
9.
Alinee cada soporte de unión con los agujeros del tornillo del gabinete adyacente y
asegúrelos con los tornillos que se proporcionan (consulte la Figura 131).
Soporte de unión
Figura 131. Instalación de los soportes de unión (vista superior con pedestales)
10.
Si instala EBMs adicionales, repita el paso 9 con cada gabinete y continúe con la
siguiente sección, "Instalación del EBM"; de lo contrario, continúe con "Instalación del
PDM" en la página 91 o "Conexiones del cable de energía" en la página 92.
9125 (9910 P30) para aplicaciones IBM
SIE
EBM
or PDM
S 164201544 Rev A Final 29-Jun-2004
®
P30 Guía de Instalación
Entradas de aire
Soporte de unión
89
