Powerware 9125 Installationsanleitung Seite 91

®
Guía de instalación Powerware

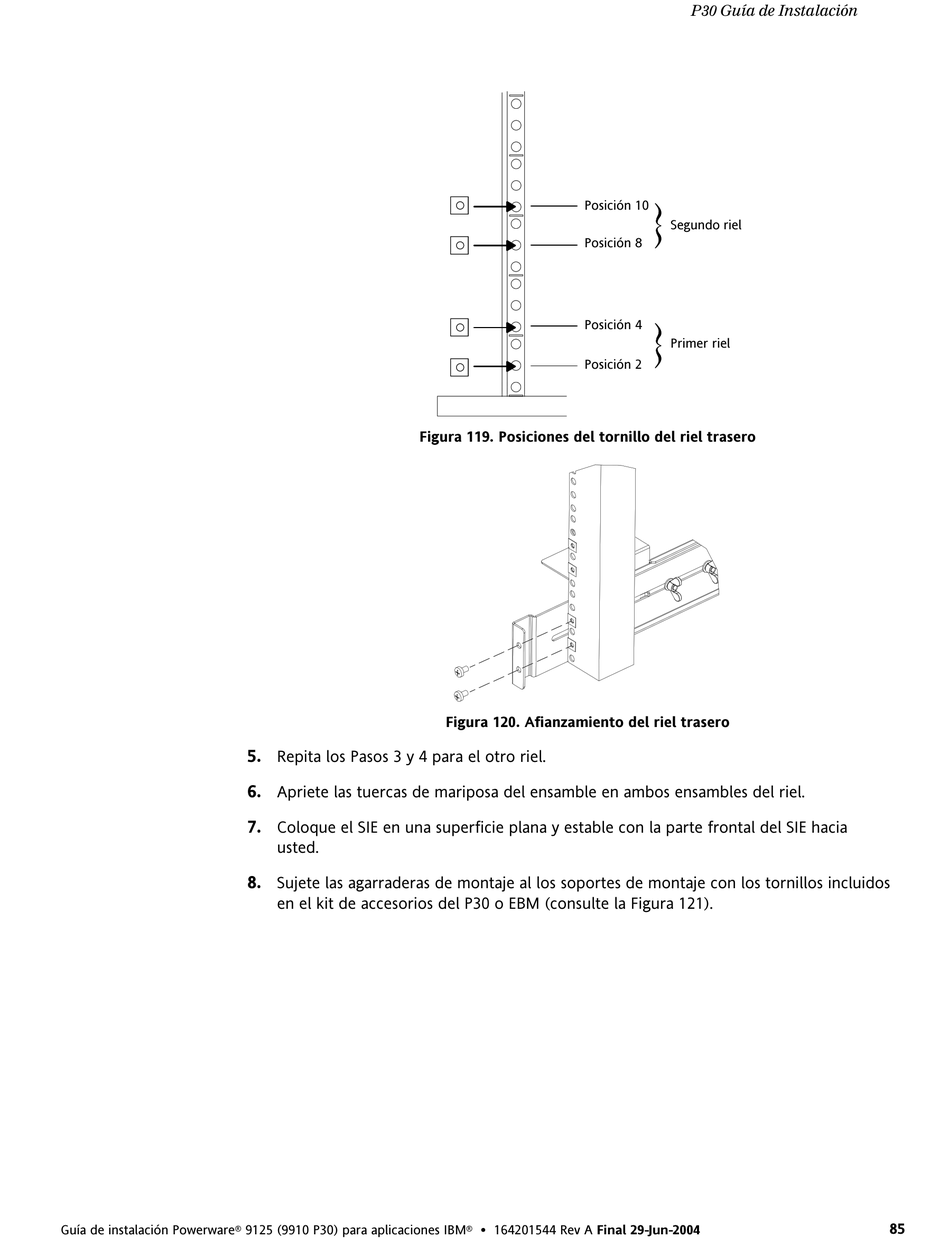

Figura 119. Posiciones del tornillo del riel trasero
5.
Repita los Pasos 3 y 4 para el otro riel.
6.
Apriete las tuercas de mariposa del ensamble en ambos ensambles del riel.
7.
Coloque el SIE en una superficie plana y estable con la parte frontal del SIE hacia
usted.
8.
Sujete las agarraderas de montaje al los soportes de montaje con los tornillos incluidos
en el kit de accesorios del P30 o EBM (consulte la Figura 121).
9125 (9910 P30) para aplicaciones IBM
Posición 10
Posición 8
Posición 4
Posición 2
Figura 120. Afianzamiento del riel trasero
S 164201544 Rev A Final 29-Jun-2004
®
P30 Guía de Instalación
Segundo riel
Primer riel
85
