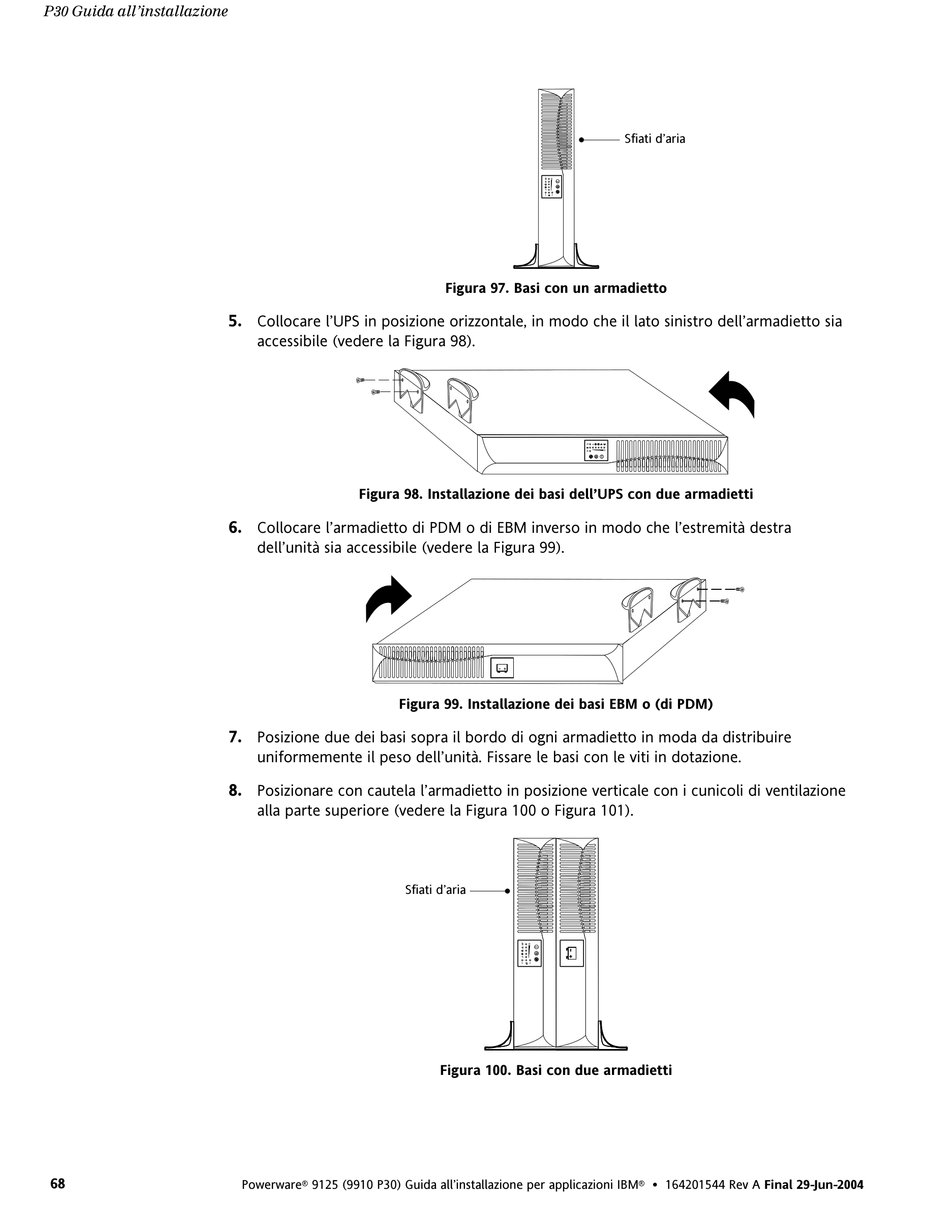

P30 Guida all'installazione
68
5.
Collocare l'UPS in posizione orizzontale, in modo che il lato sinistro dell'armadietto sia
accessibile (vedere la Figura 98).
Figura 98. Installazione dei basi dell'UPS con due armadietti
6.
Collocare l'armadietto di PDM o di EBM inverso in modo che l'estremità destra
dell'unità sia accessibile (vedere la Figura 99).
Figura 99. Installazione dei basi EBM o (di PDM)
7.
Posizione due dei basi sopra il bordo di ogni armadietto in moda da distribuire
uniformemente il peso dell'unità. Fissare le basi con le viti in dotazione.
8.
Posizionare con cautela l'armadietto in posizione verticale con i cunicoli di ventilazione
alla parte superiore (vedere la Figura 100 o Figura 101).
®
Powerware 9125 (9910 P30) Guida all'installazione per applicazioni IBM
Figura 97. Basi con un armadietto
Sfiati d'aria
Figura 100. Basi con due armadietti
Sfiati d'aria
S 164201544 Rev A Final 29-Jun-2004
®
