5.
Répétez les étapes 3 et 4 pour l'autre rail.
6.
Serrez les écrous papillon sur les deux rails.
7.
Posez l'onduleur sur une surface plane et stable, en plaçant sa face avant face à vous.
8.
Fixez les poignées de montage aux supports de fixation à l'aide des vis fournies dans
l'ensemble d'accessoires de l'onduleur P30 o l'ensemble d'accessoires pour EBM (voir
Figure 34).
9.
Alignez les supports de fixation (fournis dans l'ensemble de supports de fixation pour
baie) avec les trous pour vis sur la face latérale de l'onduleur et fixez les supports à
l'aide des vis à tête plate n° 6-32
9125 (9910 P30) pour applications IBM
Guide d'installation de l'onduleur P30
Position 10
Position 8
Position 4
Position 2

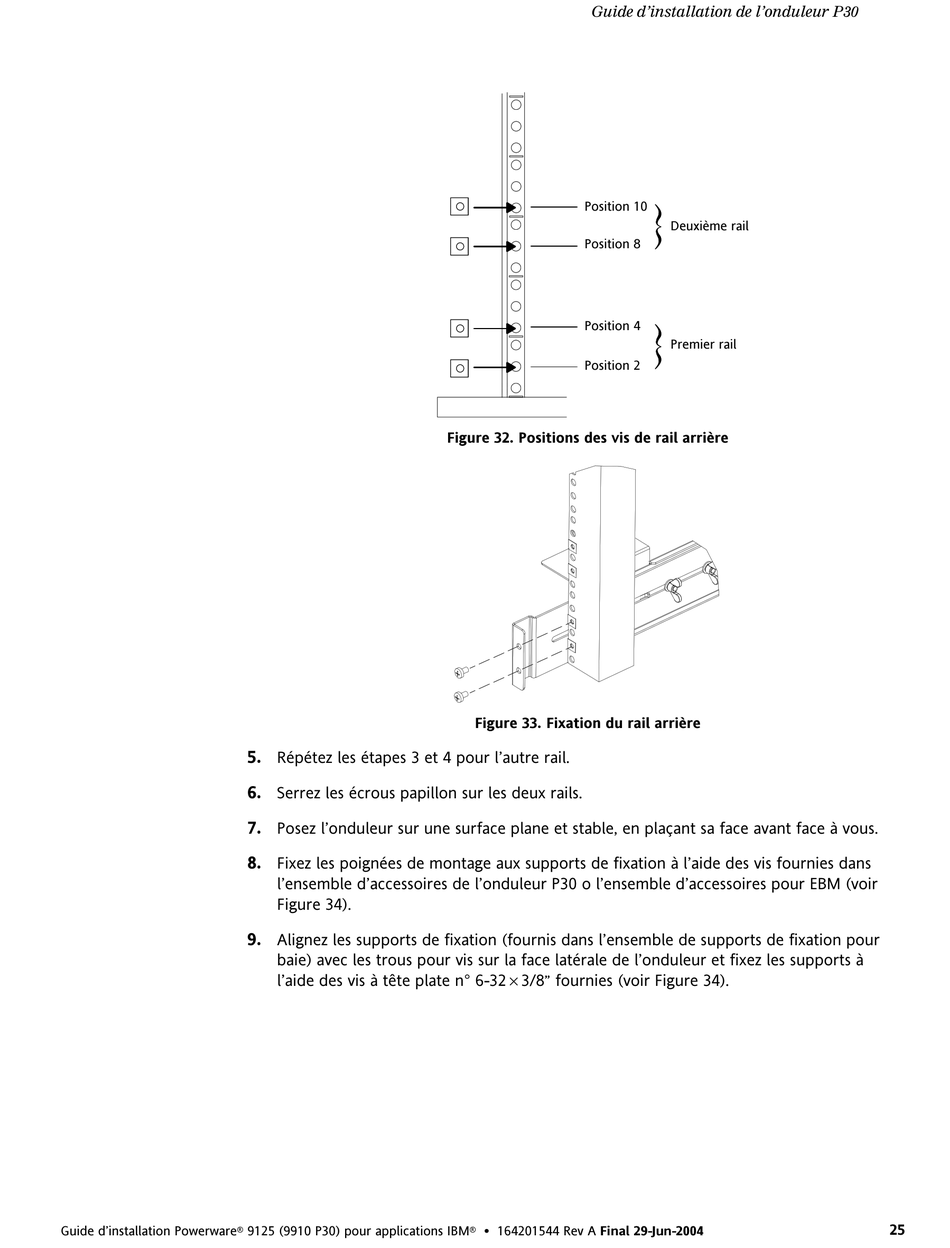

Figure 32. Positions des vis de rail arrière
Figure 33. Fixation du rail arrière
×
3/8 fournies (voir Figure 34).
"
S 164201544 Rev A Final 29-Jun-2004
®
Deuxième rail
Premier rail
