4.3.5 Prueba de Continuidad y Prueba de diodos

Antes de efectuar cualquier medida de continuidad y prueba de diodos,
desconecte la alimentación del circuito a medir y descargue todos los
condensadores.

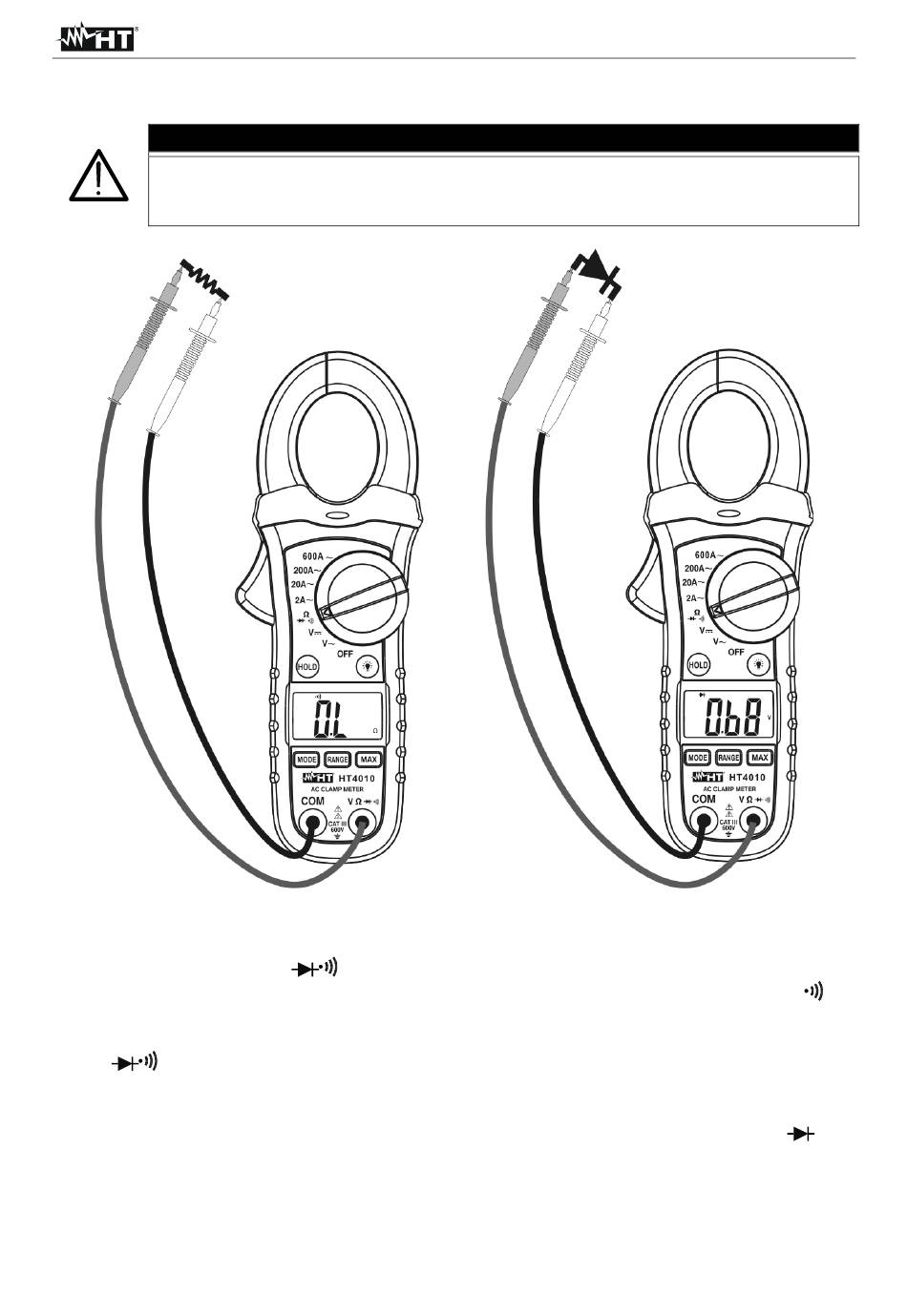

Fig. 6: Uso del instrumento en la Prueba de Continuidad y Prueba de Diodos
1. Seleccione la función Ω
2. Pulsar la tecla MODE para seleccionar la prueba de continuidad. El símbolo
mostrado en el visualizador
3. Conecte las dos puntas de prueba en los terminales de la pinza, la roja en el terminal
y la negra en el terminal COM y efectuar el test de continuidad an el objeto en
VΩ
prueba (ver Fig. 6 - parte izquierda). El zumbador emite un señal acústica cuando el
valor de la resistencia medida es inferior a 150Ω
4. Pulsar la tecla MODE para seleccionar la prueba de diodos. El símbolo "
mostrado en el visualizador
5. Conecte la punta roja al ánodo del diodo y la punta negra al cátodo (ver Fig. 6 – parte
derecha)
6. La correspondiente tensión de polarización directa de la unión P-N es mostrada en el
visualizador. Cambie la posición de las puntas para medida de tensión de polarización
inversa
ATENCIÓN
ES - 13
HT4010
