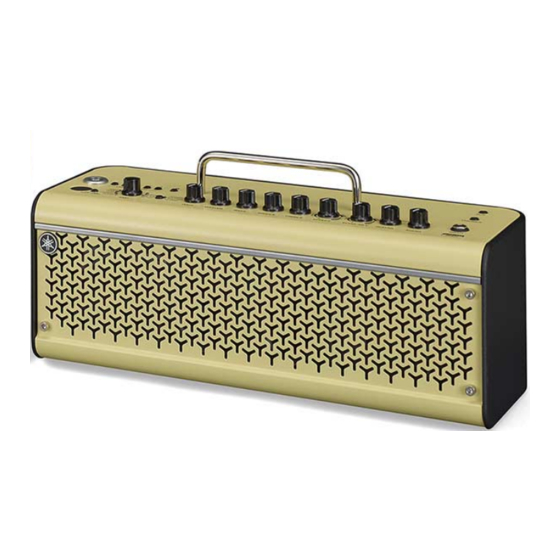

Yamaha THR30II Wireless Referenzhandbuch

Vorschau ausblenden Andere Handbücher für THR30II Wireless:

Werbung

Gitarrenverstärker
Referenzhandbuch
Einleitung ...............................................................................2
Hauptmerkmale ........................................................................... 2
Zubehör ....................................................................................... 2
Namen und Funktionen.........................................................3
Bedienfeld.................................................................................... 3
Rückseite..................................................................................... 6
Anschluss ..............................................................................7
Anschlussbeispiel (am THR30II Wireless) .................................. 7
Stromversorgung ......................................................................... 8
Anschließen an ein Smart-Gerät ............................................... 10
Anschließen an einen Computer ............................................... 12
Fehlerbehebung...................................................................14
Technische Daten................................................................16
Technische Daten...................................................................... 16
THR10II Wireless*)............................................................ 17
Signalflussplan .......................................................................... 18
THR30II Wireless THR10II Wireless THR10II
Inhalt
DE
Referenzhandbuch
1

Werbung

loading

Inhaltszusammenfassung für Yamaha THR30II Wireless

  • Seite 1: Inhaltsverzeichnis

    Anschließen an ein Smart-Gerät ..........10 Anschließen an einen Computer ..........12 Fehlerbehebung..............14 Technische Daten..............16 Technische Daten..............16 Liste der LED-Status der Ein/Aus-Taste (THR30II Wireless, THR10II Wireless*)............17 Signalflussplan ................18 Liste der Einstellungen der Verstärkermodellierung....19 Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 2: Einleitung

    • Kurzanleitung • Sicherheitshinweise • Liste der Servicestellen • Informationen zum Cubase AI-Download Die Produkte THR30II Wireless, THR10II Wireless und THR10II werden in diesem Dokument als „THR-II“ zusammengefasst. THR30II Wireless und THR10II Wireless werden als „THR-II Wireless“ bezeichnet. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 3: Namen Und Funktionen

    * Wenn die Stimmgerätfunktion aktiviert ist (ON), ist das Gitarreneingangssignal zum Hauptlautsprecher, zur Buchse [PHONES] (KOPFHÖRER) und zur Buchse [USB] stumm geschaltet. Die Tonausgabe über die Buchsen [AUX] und [USB] oder über Bluetooth erfolgt über den Hauptlautsprecher und die [PHONES]-Buchse. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 4 Maß an Verzerrung des Verstärkers. Wenn Sie die gewünschte Einstellung gefunden haben, können Sie mit dem Drehregler [GUITAR] !3 die Gesamtlautstärke des Gitarrensounds einstellen. t Schalter [AMP] (nur THR30II Wireless) Wählt den Verstärkermodus aus. Hiermit wird die Verstärkermodellierung als Kombination aus Verstärkermodus und -typ ausgewählt.
  • Seite 5 * Die Einstellung dieses Drehreglers hat keine Auswirkungen auf das an die Buchse [USB] gesendete Eingangssignal. * Die Lautstärke der Tonausgabe über die Buchse [LINE OUT] [L] [R] (nur THR30II Wireless) ist konstant, unabhängig von der Einstellung des Drehreglers [GUITAR].
  • Seite 6: Rückseite

    Namen und Funktionen Rückseite @0 Buchse [LINE OUT] [L] [R] (nur THR30II Wireless) Hierbei handelt es sich um Standard-Klinkenbuchsen, über die Line-Pegel-Audiosignale ausgegeben werden. An sie können externe Geräte mit solchen Line-Pegel-Signalen angeschlossen werden. Diese Ausgänge sind für (symmetrische/asymmetrische) Klinkenstecker vorgesehen.
  • Seite 7: Anschluss

    Sie ein Kabel, das den technischen Eigenschaften der Buchse entspricht, bevor Sie es sicher anschließen. • Reihenfolge für das Einschalten des Geräts Computer, Tablets und Smartphones THR30II Wireless → Mixer → Verstärker (oder Aktivlautsprecher) USB-Kabel • Reihenfolge für das Ausschalten des Geräts Verstärker (oder Aktivlautsprecher) → Mixer → THR30II Wireless Externe Audiogeräte...
  • Seite 8: Stromversorgung

    Um den Akku-Ladestand zu überprüfen, drücken Sie ganz kurz (weniger als eine Sekunde lang) die Ein/Aus- Taste [ ] auf der Oberseite des THR-II. Die verbliebene Akku-Spannung wird in vier Stufen angezeigt: 3, 2, 1 oder L (Low = fast leer). Akku voll geladen Akku fast leer Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 9: Drahtloses Anschließen An Eine Gitarre (Nur Thr-Ii Wireless)

    Des Weiteren können Sie den optimalen Kanal automatisch einstellen, indem Sie den Relay G10T mindestens 10 Sekunden an die Buchse [INPUT] auf der Oberseite des THR-II Wireless anschließen. Einzelheiten zum drahtlosen Anschluss finden Sie im Handbuch des Relay G10T. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 10: Anschließen An Ein Smart-Gerät

    Smart-Gerät Musik ab. [4] und [5]. HINWEIS • Wenn der THR-II aus- und wieder eingeschaltet wird und dabei das Bluetooth-Symbol sowohl am THR-II als auch am Smart-Gerät angezeigt wird, wird die Bluetooth-Verbindung automatisch wiederhergestellt. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 11 Android-Betriebssystem). Allgemeine Informationen über das Anschließen von iOS-Geräten finden Sie im Dokument „iPhone/iPad Connection Manual“ (Handbuch für den Anschluss von iPhone/iPad). Yamaha Downloads. https://download.yamaha.com/ * Google Play und das Google Play-Logo sind Marken von Google LLC. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 12: Anschließen An Einen Computer

    Audiodatei auf dem Computer ab. Drehregler [AUDIO] Gitarrensound Audiowiedergabe Parallel zu der Audiowiedergabe auf dem Computer können Sie Gitarre spielen. Mithilfe des Drehreglers [AUDIO] können Sie die Lautstärke der Audiowiedergabe auf dem Computer anpassen. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 13 Stellen Sie eine USB-Verbindung zwischen dem Computer und dem THR-II her, so wie in der USB- Anschlusszeichnung auf Seite 12 abgebildet. Um die auf dem THR-II manuell vorgenommenen Einstellungen (Seite 5) zu speichern, halten Sie die entsprechende [USER MEMORY]-Taste 2 Sekunden lang gedrückt. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 14: Fehlerbehebung

    • Schalten Sie die Stimmgerätfunktion (Tuner) • Vergewissern Sie sich, dass der Drehregler aus (OFF, siehe Seite [AUDIO] nicht auf 0 gestellt ist (siehe Seite • Vergewissern Sie sich, dass die Kabelverbindung zwischen den Geräten nicht beschädigt ist. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 15 Nutzungsdauer. Im Laufe der Zeit und mit zunehmender Anzahl der Aufladungen nimmt die Kapazität des Akkus nach und nach ab. • Die Nutzungsdauer des eingebauten Akkus hängt von der Aufbewahrung, der Verwendung und den Umgebungsbedingungen ab. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 16: Technische Daten

    Technische Daten Technische Daten Digitaler Bereich Nennleistung Integrierte Verstärkersimulationen THR30II Wireless: 30 W (15 W + 15 W) THR10II Wireless, THR10II: 20 W (10 W + 10 W) CLEAN, CRUNCH, LEAD, HI GAIN, SPECIAL, BASS, , FLAT Maximale Ausgangsleistung im Akkubetrieb Bei jedem Verstärkertyp gibt es die Verstärkermodi...
  • Seite 17: Liste Der Led-Status Der Ein/Aus-Taste (Thr30Ii Wireless, Thr10Ii Wireless*)

    Technische Daten Liste der LED-Status der Ein/Aus-Taste (THR30II Wireless, THR10II Wireless*) * Da der THR-10II keinen eingebauten Akku hat, gibt es nur zwei verschiedene LED-Status: rot (EIN) und unbeleuchtet (AUS).  Bei Nichtverwendung des Netzadapters Stromversorgung EIN Leuchtet nicht Stromversorgung AUS ...
  • Seite 18: Signalflussplan

    Technische Daten Signalflussplan > Nur THR30II < Verstärker- (FX1) rekt- Reverb Gate (FX2) (FX3) (FX4) GUITAR > < h/K Variable < Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 19: Liste Der Einstellungen Der Verstärkermodellierung

    Gitarre passt. Für elektroakustische Gitarren, simuliert die Charakteristik eines dynamischen Boutique- Acoustic Mikrofons. Neutraler Ton ohne Verstärker- oder Lautsprechermodellierung und mit leicht abgesenkten Flat Mitten. Ideal für den Anschluss anderer Instrumente an den THR. Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
  • Seite 20 Manual Development Department © 2019 Yamaha Corporation Published 09/2019 MO-A0 Referenzhandbuch THR30II Wireless THR10II Wireless THR10II...
