Installazione dello Hardware

Fate attenzione con il vostro nuovo monitor LCD, il monitor è molto sofisticato e delicato. Spegnete la
corrente dell'LCD e del PC prima d'installarlo. Seguite i nostri passi per l'installazione un passo per
volta.

Ingresso

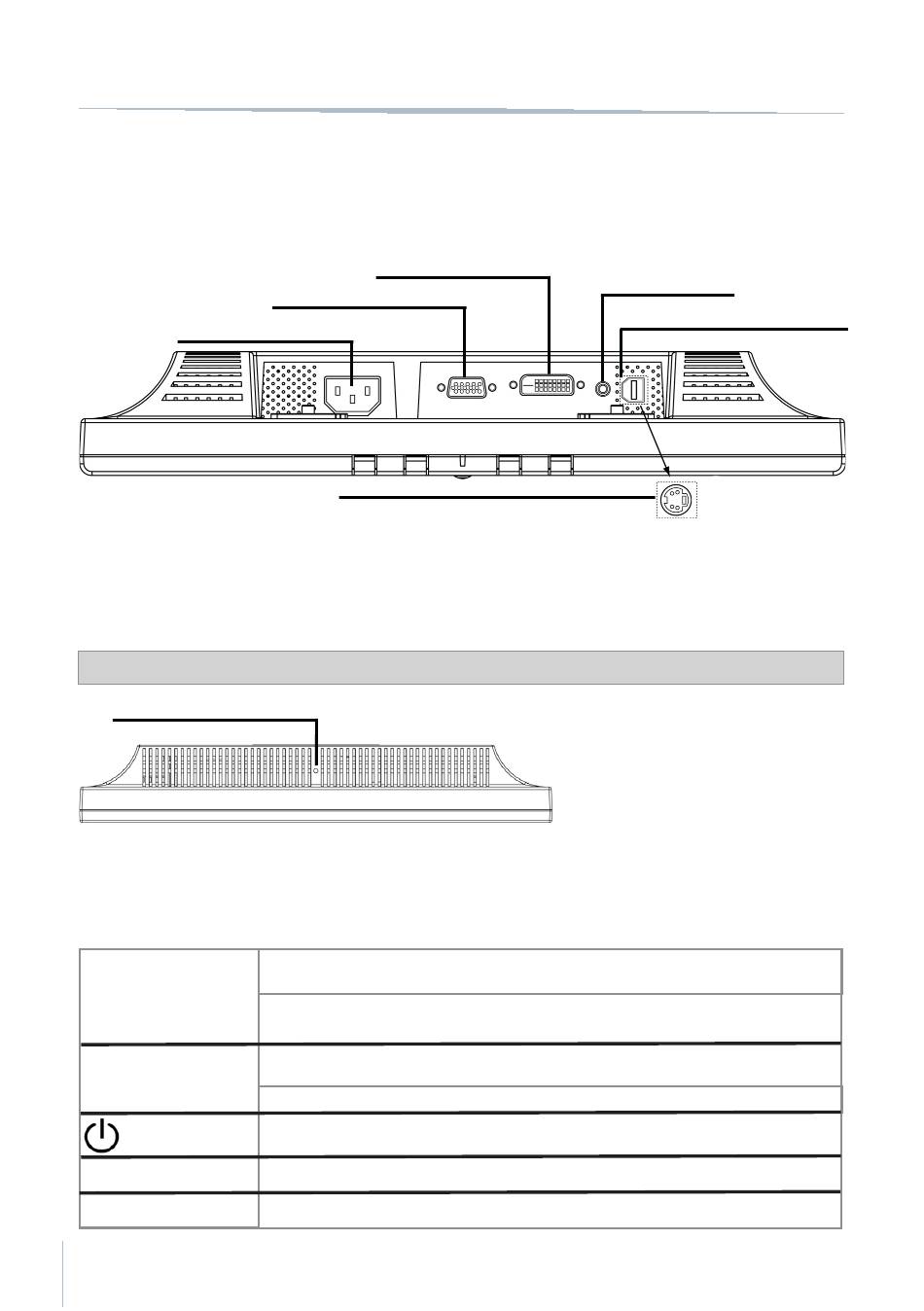

Ingresso CA: È per il collegamento del cavo di alimentazione.
Porta VGA: Serve per il collegamento del cavo segnale D-Sub a 15 pin.
Porta DVI: Questo si può collegare con il Cavo segnali DVI. (Opzionale)
Audio In: Questo si può collegare al connettore della risorsa del suono audio-out del PC.
Interfaccia Touch Panel: USB
Interfaccia Pannello sensibile: Interfaccia PS/2 a RS-232 (Opzionale)
Sensore di Luce (Opzionale)

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto",
"Menu OSD", "Alimentazione", "Modificazione <->", "Modificazione <+>". Le seguenti descrizioni
spiegano questi tasti.
A - Regolazione Auto
(Funzione)
M - Menu (Funzione)
Prendido
-
Modificazione <
+
Modificazione <
42
Porta VGA
Ingresso CA
Interfaccia Pannello sensibile PS/2
*NOTA: Le funzioni DVI e Audio sono funzioni opzionali.
Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di controllo in
su nell'OSD.
Tasto Rapido: Premere questo tasto per applicare le configurazioni del monitor
automaticamente.
Tasto Selezione Funzione: Questo tasto serve per la selezione delle funzioni di
controllo in giù nell'OSD.
Tasto Rapido: Premere questo tasto per aprire il menu di scelta rapita OSD.
Alimentazione: Accendere e spegnere l'alimentazione LCD. Quando l'alimentazione
è accesa, la luce si illumina in verde, Standby è indicato in arancione.
-
Diminuisce il valore dell'opzione nel menu OSD.
>
+
Aumenta il valore dell'opzione nel menu OSD.
>
Porta DVI
Audio In
Interfaccia Touch Panel USB
