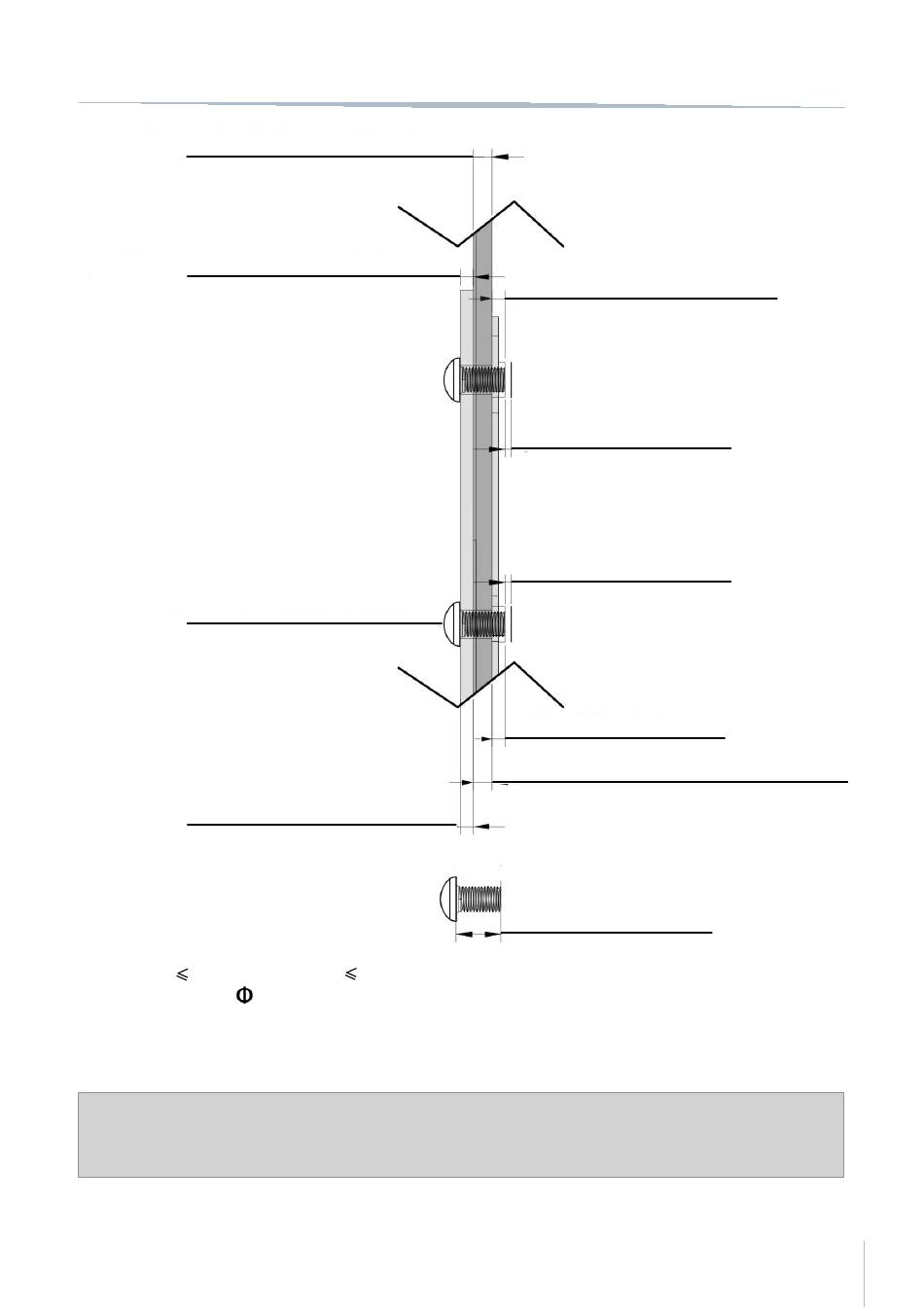

Especificación de tornillo para Placa VESA de piso o de pared
Tapa trasera de plástico del monitor
Placa VESA de piso o de pared
Tornillo para VESA 75/100
(B) mm
(Placa VESA de piso o de pared
de profundidad dependiendo de
aplicación)
1. (B)+5mm Largo de tornillo(A)
2. Tornillo mecánico
Caution: Please follow the Screw Specification in diagram while you assembling
VESA Plate stand or Wall Mount Plate into monitor back cover.
(B)+6mm
4 mm
Otherwise, It may cause a mechanical damage.
User´s Manual 17" Touch Screen Monitor
Caja interior de metal del monitor
1mm (Espacio de seguridad)
1mm (Espacio de seguridad)
Profundidad de metal 2mm
Profundidad de tampa trasera de plástico 3mm
Largo de tornillo (A) mm
