User´s Manual 17" Touch Screen Monitor

Hardware-Installation

Vorsichtig mit dem neuen LCD Monitor sein. Der Monitor ist sehr hochentwickelt und empfindlich.
Trotz seinem einzigarten Design kann er aber auch leicht beschädigt werden. Schalten Sie die
Stromzufuhr zum LCD-Bildschirm und zum PC aus, bevor Sie das Gerät aufstellen. Befolgen Sie den
Installationsvorgang Schritt für Schritt.

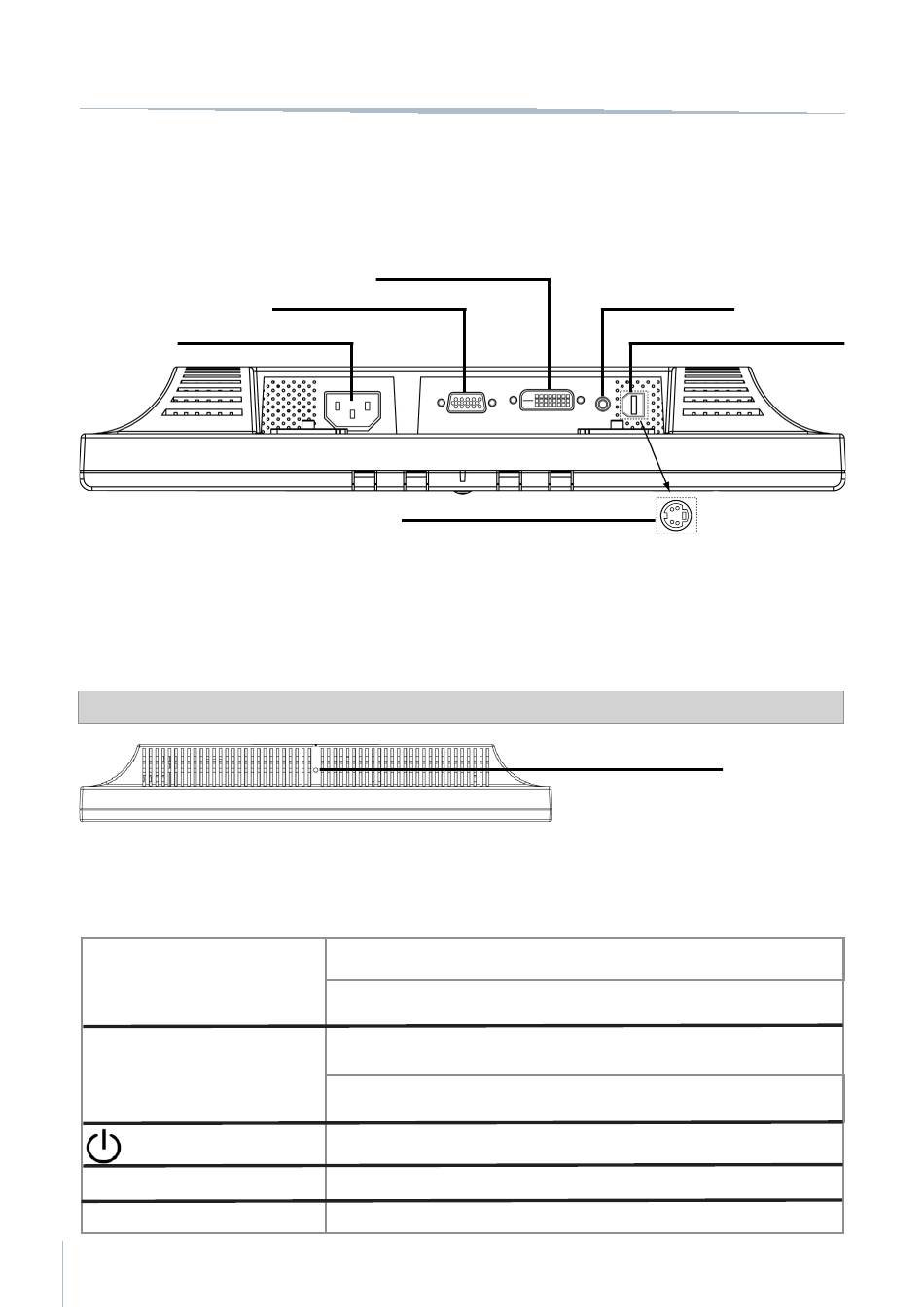

Eingangsanschluß
AC Eingang: Dient dem Anschluss des Netzkabels.
VGA port : Hier kann das D-Bub 15-Pin Signalkabel angeschlossen werden.
DVI port: (DVI-Port) Zum Anschließen des DVI-Signalkabels. (Optional)
Audio In: (Audio-Eingang) Zum Verbinden mit dem PC-Audio-Ausgangsanschluß (PC Audio Out)
eines Soundgerätes.
Touch-Panel Schnittstelle: USB
Berührungsfläche Interface: PS/2 to RS-232 interface (Optional)

Befehlstasten

Es gibt 5 Tasten die der Benutzer zum Einszellen des Monitors benutzen kann, inklusive "Auto Einstellen",
"OSD-Menü", "Netz", "Regeln <->", "Regeln <+>". Die folgende Beschreibung stellt diese Tasten
vor.
A - Auto Einstellen (Funktion)
M - Menü (Funktion)
Netz:
- -
Regeln <
+ +
Regeln <
24
VGA port
AC Eingang
* HINWEIS: Die DVI- und Audiofunktionen sind optionale Merkmale.
Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen oben
im OSD.
Hotkey: Drücken Sie diese Taste, um die Monitoreinstellung automatisch zu
aktivieren.
Funktionsauswahltaste: Diese Taste dient der Wahl von Kontrollfunktionen unten
im OSD
Hotkey: Drücken Sie diese Taste, um das Pop-up OSD-Menü aufzurufen..
Netz: Schaltet die LCD Netzversorgung ein und aus. Wenn eingeschaltet,
leuchtet das Licht grün, Standby wird orange angezeigt.
>: Verringert die Optionswerte des OSD-Menüs.
Augmenter l'option valeur dans le menu OSD.
>:
DVI port
Berührungsfläche Interface PS/2
Lichtsensor (Optional)
Audio In
Touch-Panel SchnittstelleUSB
